296-Tps63802dlardkr-ND de gestion de puissance des prises IC de l'immersion IC de TPS63802DLAR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS63802DLAR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 1 | Tension - entrée (minute): | 1.3V |
|---|---|---|---|
| Tension - entrée (maximum): | 5.5V | Tension - sortie (minute/fixe): | 1.8V |
| Tension - sortie (maximum): | 5.2V | Actuel - sortie: | 2A |
| Fréquence - commutation: | 2.1MHz | Redresseur synchrone: | Oui |
Description de produit
296-Tps63802dlardkr-ND de gestion de puissance des prises IC de l'immersion IC de TPS63802DLAR
Sortie 1.8V 1 2A 10-VFDFN réglable positive d'IC de régulateur de commutation de Mâle-poussée
Caractéristiques de TPS63802DLAR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Régulateurs de tension - régulateurs de commutation de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Fonction | Survolteur/dévolteur |
| Configuration de sortie | Positif |
| Topologie | Mâle-poussée |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - entrée (minute) | 1.3V |
| Tension - entrée (maximum) | 5.5V |
| Tension - sortie (minute/fixe) | 1.8V |
| Tension - sortie (maximum) | 5.2V |
| Actuel - sortie | 2A |
| Fréquence - commutation | 2.1MHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C | 125°C (TJ) |
| Montage du type | Bâti extérieur |

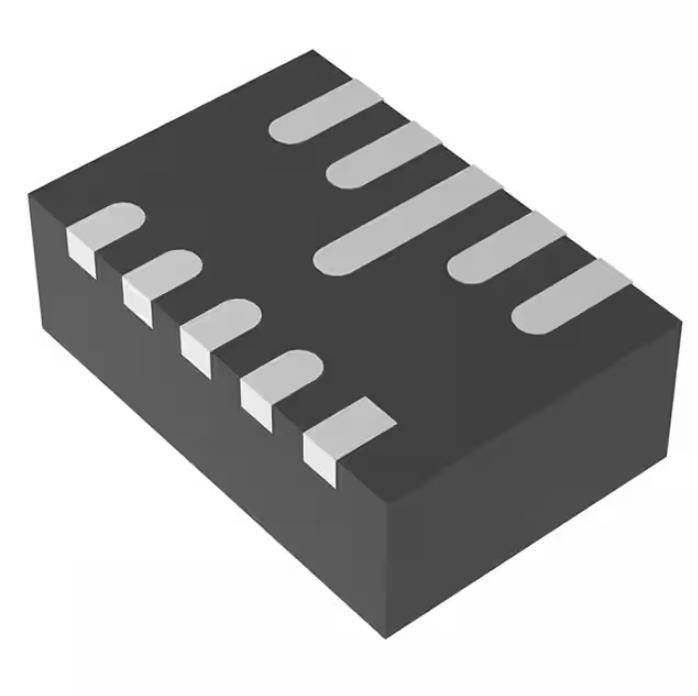

| Paquet/cas | 10-VFDFN |
| Paquet de dispositif de fournisseur | 10-VSON-HR (3x2) |
| Nombre bas de produit | TPS63802 |
Caractéristiques de TPS63802DLAR
• Gamme de tension d'entrée : 1.3V à 5,5 V
– Tension d'entrée de dispositif >1.8 V pour le démarrage
• Gamme de tension de sortie : 1,8 V à 5,2 V (réglables)
• 2-A le forVI≥ 2,3 V, Vo de courant de sortie = 3,3 V
• Rendement élevé sur la gamme de charge de theentire
– courant 11-µA operatingquiescent
– La sélection d'andmode de mode d'économie d'énergie forforced le PWM-mode
• Architecture de mâle-boostmode de courant de pointe
– Transitionpoints définis entre le mâle, le buckboost, et les modes de boostoperation
– Opération en avant et reversecurrent
– Démarrage dans les sorties pré-décentrées
• Caractéristiques de sécurité et de robustoperation
– Début doux intégré
– Andovervoltage-protection de surchauffe
– Véritable débranchement de charge de functionwith d'arrêt
– Limite en avant et backwardcurrent
• Petite taille of21.5 mm2 de solution
– Paquet minuscule de SON/DFN (semblable à QFN)
– Petit inducteur 0.47-µH
– Travaux avec un condensateur de la sortie 22-µFminimum
• Créez une coutume designusing le TPS63802 avec le WEBENCH® PowerDesigner
– Tension d'entrée de dispositif >1.8 V pour le démarrage
• Gamme de tension de sortie : 1,8 V à 5,2 V (réglables)
• 2-A le forVI≥ 2,3 V, Vo de courant de sortie = 3,3 V
• Rendement élevé sur la gamme de charge de theentire
– courant 11-µA operatingquiescent
– La sélection d'andmode de mode d'économie d'énergie forforced le PWM-mode
• Architecture de mâle-boostmode de courant de pointe
– Transitionpoints définis entre le mâle, le buckboost, et les modes de boostoperation
– Opération en avant et reversecurrent
– Démarrage dans les sorties pré-décentrées
• Caractéristiques de sécurité et de robustoperation
– Début doux intégré
– Andovervoltage-protection de surchauffe
– Véritable débranchement de charge de functionwith d'arrêt
– Limite en avant et backwardcurrent
• Petite taille of21.5 mm2 de solution
– Paquet minuscule de SON/DFN (semblable à QFN)
– Petit inducteur 0.47-µH
– Travaux avec un condensateur de la sortie 22-µFminimum
• Créez une coutume designusing le TPS63802 avec le WEBENCH® PowerDesigner
Applications de TPS63802DLAR
• Pré-régulateur de système (cheminement et télématique, position portative, domotique, caméra de réseau d'IP)
• règlement de Point-de-charge (capteur de câble, adaptateur de port/câble et boîtier de protection, serrure intelligente électronique, IoT)
• Approvisionnement de support de batterie (mètre de l'électricité, concentrateur de données, mètre de qualité de puissance)
• Thermoélectriques modules d'offre de dispositif (TECHNIQUE, optique)
• Stabilisateur et convertisseur d'usage universel de tension
• règlement de Point-de-charge (capteur de câble, adaptateur de port/câble et boîtier de protection, serrure intelligente électronique, IoT)
• Approvisionnement de support de batterie (mètre de l'électricité, concentrateur de données, mètre de qualité de puissance)
• Thermoélectriques modules d'offre de dispositif (TECHNIQUE, optique)
• Stabilisateur et convertisseur d'usage universel de tension
Classifications environnementales et d'exportation de TPS63802DLAR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
