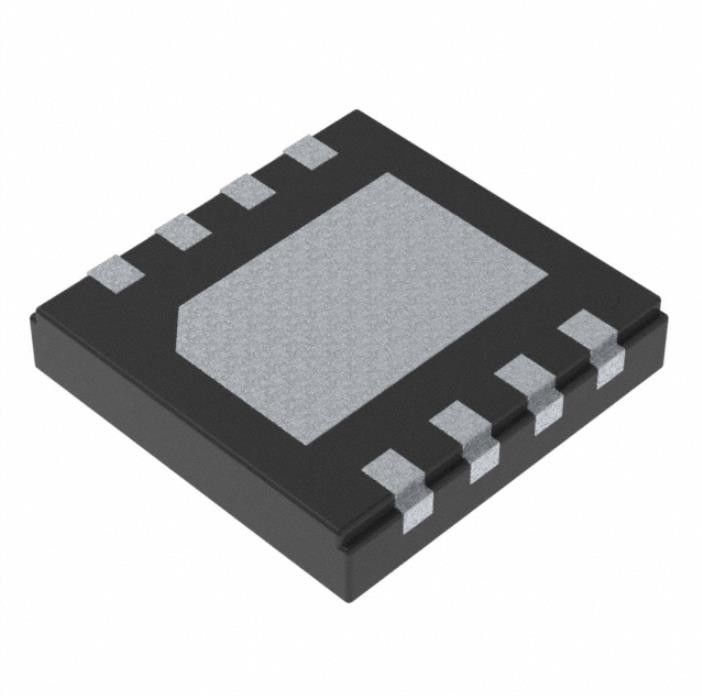

Gestion IC LM5180NGUR de puissance d'IC de régulateur de retour rapide de la diode SMD de TV
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM5180NGUR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Fonction: | Survolteur/dévolteur |
|---|---|---|---|
| Configuration de sortie: | Positif et négatif | Topologie: | retour rapide |
| Type de sortie: | réglable | Nombre de sorties: | 1 |
| Tension - entrée (minute): | 4.5V | Tension - entrée (maximum): | 65V |
| Surligner: | Régulateur IC de retour rapide de SMD,Régulateur IC de retour rapide de diode de TV,LM5180NGUR |
||
Description de produit
296-Lm5180ngurtr-ND de gestion de puissance de Smd IC de diode de LM5180NGUR TV
Le régulateur de commutation de retour rapide la sortie réglable positive 1.21V 1 8-WDFN et négative d'IC a exposé la protection
Caractéristiques de LM5180NGUR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Régulateurs de tension - régulateurs de commutation de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Fonction | Survolteur/dévolteur |
| Configuration de sortie | Positif et négatif |
| Topologie | Retour rapide |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - entrée (minute) | 4.5V |
| Tension - entrée (maximum) | 65V |
| Tension - sortie (minute/fixe) | 1.21V |
| Tension - sortie (maximum) | 42V |
| Actuel - sortie | - |
| Fréquence - commutation | 10kHz | 350kHz |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C | 150°C (TJ) |
| Montage du type | Bâti extérieur, flanc mouillable |
| Paquet/cas | 8-WDFN a exposé la protection |
| Paquet de dispositif de fournisseur | 8-WSON (4x4) |
| Nombre bas de produit | LM5180 |
CARACTÉRISTIQUES de LM5180NGUR
• Conçu pour des applications fiables et rocailleuses
– Grand choix de tension d'entrée de 4,5 V à 65 V avec l'opération vers le bas à 3,5 V après démarrage
– Solution robuste avec seulement un composant croisant la barrière d'isolement
– exactitude réglementaire de la sortie 1,5% totale
– Compensation de température facultative de VOUT
– début doux interne ou programmable de Mme 6
– Entrée UVLO et protection thermique d'arrêt
– protection de défaut de surintensité de Hoquet-mode
– – 40°C à la température ambiante de jonction de +150°C
• L'intégration réduit la taille et le coût de solution
– A intégré 100-V, transistor MOSFET de la puissance 0.4-Ω
– Aucun enroulement auxiliaire de coupleur optique ou de transformateur requis pour le règlement de VOUT
– Compensation interne de boucle
• Opération à haute efficacité de retour rapide de PSR
– transistor MOSFET Quasi-résonnant d'arrêt dans le BCM
– Courant tranquille de basse entrée
– Option polarisée externe pour l'efficacité améliorée
– Réalisations simples et à sorties multiples
• Signatures conduites et rayonnées très réduites d'IEM
– La commutation douce évite la récupération inverse de diode
– Optimisé pour des conditions d'IEM de CISPR 32
• Créez une conception faite sur commande de régulateur utilisant le concepteur de puissance de WEBENCH®
Applications de LM5180NGUR
• Émetteurs de champ et déclencheurs d'isolement de champ
• Rails à sorties multiples pour des modules d'entrée analogique
• Commandes de moteur : IGBT et sic approvisionnements d'entraînement de porte
• Systèmes de construction de la CAHT d'automation
• Approvisionnements d'isolement de polarisation
Classifications environnementales et d'exportation de LM5180NGUR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
