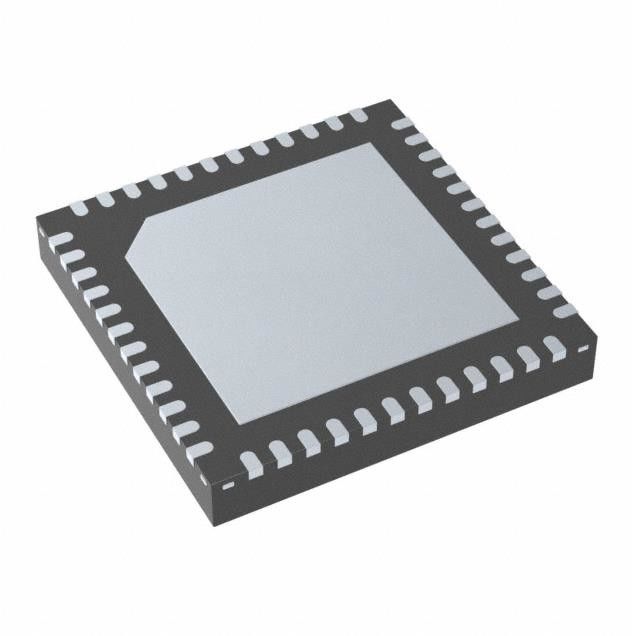

Synchroniseur d'horloge de LMK05318RGZR et décapant IC 800MHz 2 48-VFQFN de frousse
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LMK05318RGZR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3work |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de circuits: | 2 | Rapport - entrée : Sortie: | 2:8 |
|---|---|---|---|
| Température de fonctionnement: | -40°C | 85°C | Fréquence - maximum: | 800MHz |
| Tension - approvisionnement: | 1.71V | 1.89V, 3.135V | 3.465V | Paquet/cas: | 22-VFQFN |
| Paquet de dispositif de fournisseur: | 48-VQFN (7x7) | Montage du type: | Bâti extérieur |
| Mettre en évidence: | LMK05318RGZR,Décapant IC de frousse de synchroniseur d'horloge,800MHz LMK05318RGZR |
||
Description de produit
Horloge très réduite de synchroniseur de réseau de frousse de LMK05318RGZR avec des domaines à deux fréquences
Synchroniseur d'horloge de LMK05318RGZR et décapant IC 800MHz 2 48-VFQFN de frousse
Caractéristiques de LMK05318RGZR
Une boucle à verrouillage déphasé de Digital (DPLL) avec :
– Commutation Hitless : coupure de phase de ±50-ps
– Largeur de bande programmable de boucle avec Fastlock
– Synchronisation Norme-conforme et
Maintien utilisant un TCXO/OCXO bon marché
• Deux boucles à verrouillage déphasé analogues (APLLs) avec
Industrie-principale représentation de frousse :
– frousse de 50 fs RMS à 312,5 mégahertz (APLL1)
– frousse de 125 fs RMS à 155,52 mégahertz (APLL2)
• Deux entrées d'horloge de référence
– Sélection basée sur priorité d'entrée
– Maintien de Digital sur la perte de référence
• Huit sorties d'horloge avec les conducteurs programmables
– Jusqu'à six fréquences différentes de sortie
– AC-LVDS, AC-CML, AC-LVPECL, HCSL, et
1.8-V LVCMOS a produit des formats
• EEPROM/ROM pour les horloges faites sur commande sur la mise sous tension
• Options de configuration flexible
– 1 hertz (1 PPS) à 800 mégahertz sur l'entrée et sortie
– XO/TCXO/OCXO a entré : 10 à 100 mégahertz
– Mode de DCO : < 0="">
Direction d'horloge (esclave d'IEEE 1588 PTP)
– Surveillance et statut avancés d'horloge
– Je
interface de 2C ou de SPI
• PSNR : – dBc 83 (bruit 50-mVpp sur approvisionnement 3.3-V)
• approvisionnement 3.3-V avec les sorties 1.8-V, 2.5-V, ou 3.3-V
• Température ambiante industrielle : – 40°C à +85°C
Attributs de produit de LMK05318RGZR
| Type | Description |
|---|---|
| Pakage | bande et bobine |
|
Statut de produit
|
Actif
|
|
Type
|
Synchroniseur d'horloge et décapant de frousse
|
|
PLL
|
Oui avec le by-pass
|
|
Entrée
|
Horloge, LVCMOS
|
|
Sortie
|
CML, HCSL, LVCMOS, LVDS, LVPECL
|
|
Nombre de circuits
|
2
|
|
Rapport - entrée : Sortie
|
2:8
|
|
Différentiel - entrée : Sortie
|
Oui/oui
|
|
Fréquence - maximum
|
800MHz
|
|
Diviseur/multiplicateur
|
Oui/oui
|
|
Tension - approvisionnement
|
1.71V | 1.89V, 3.135V | 3.465V
|
|
Température de fonctionnement
|
-40°C | 85°C
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
48-VFQFN a exposé la protection
|
|
Paquet de dispositif de fournisseur
|
48-VQFN (7x7)
|
|
Nombre bas de produit
|
LMK05318
|
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Description de LMK05318RGZR
Le LMK05318 est un dispositif performant d'horloge de synchroniseur de réseau qui fournit le nettoyage de frousse, la génération d'horloge, la surveillance avancée d'horloge, et la représentation de changement hitless supérieure pour répondre aux exigences de synchronisation rigoureuses de l'infrastructure de communications et des applications industrielles. Le rejet très réduit de frousse et de bruit d'approvisionnement de puissance élevée (PSNR) du dispositif peut réduire des taux d'erreurs mordus (JUJUBES) dans des liens périodiques ultra-rapides.
