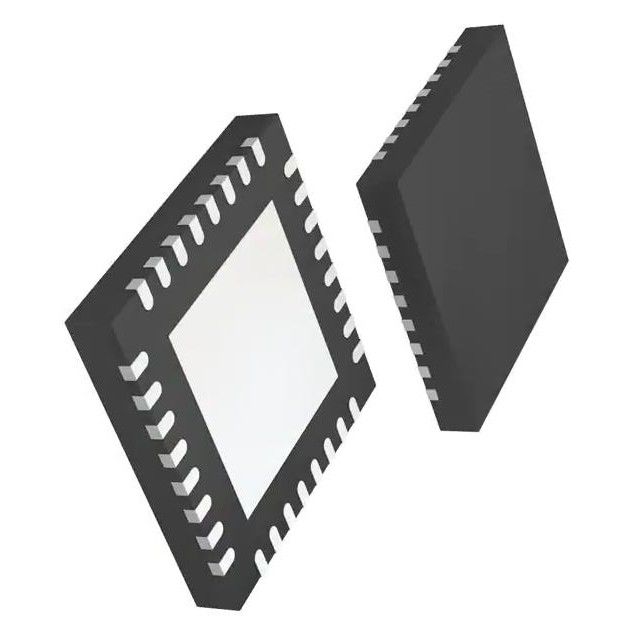

LMH1208RTVR 32-WQFN Pilote vidéo IC Série AES10 DVB-ASI SMPTE
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | TI |
| Certification: | Original |
| Numéro de modèle: | LMH1208RTVR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | LMH1208RTVR | Normes: | AES10, DVB-ASI, SMPTE |
|---|---|---|---|
| Tension - approvisionnement: | 2.375V | 2.625V | Approvisionnement simple: | 2.5-V |
| Montage du type: | Bâti extérieur | Puissance: | 25 mW (typiques) |
| Température de fonctionnement: | −40°C à 85°C | ||
| Mettre en évidence: | LMH1208RTVR,IC de pilote vidéo 32-WQFN,AES10 DVB-ASI SMPTE |
||
Description de produit
Pilote vidéo LMH1208RTVR IC série AES10 DVB-ASI SMPTE 32-WQFN
Pilote vidéo IC Série AES10, DVB-ASI, SMPTE 32-WQFN (5x5) Package
L'appareil LMH1208 est un pilote de câble à double sortie 12G UHD-SDI basse consommation.Il prend en charge les débits vidéo SMPTE jusqu'à 11,88 Gbps, permettant la vidéo UHD pour les applications 4K/8K.La sortie de pilote 100 Ω égalisée supplémentaire côté hôte peut être utilisée à des fins de surveillance ou de distribution de signal.
Spécifications du LMH1208RTVR
|
TAPER
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (CI)
Linéaire
Traitement vidéo
|
|
Fabricant
|
Texas Instruments
|
|
Série
|
-
|
| Emballer | bande et bobine |
|
État du produit
|
Actif
|
|
Fonction
|
Conducteur
|
|
Applications
|
Vidéo professionnelle
|
|
Normes
|
AES10, DVB-ASI, SMPTE
|
|
Interface de contrôle
|
En série
|
|
Tension - Alimentation
|
2.375V ~ 2.625V
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
32-WFQFN Coussin exposé
|
|
Ensemble d'appareils du fournisseur
|
32-WQFN (5x5)
|
|
Numéro de produit de base
|
LMH1208
|
Caractéristiques du LMH1208RTVR
• Prend en charge ST-2082-1 (12G), ST-2081-1 (6G), ST424 (3G), ST-292 (HD) et ST-259 (SD)
• Compatible avec DVB-ASI et AES10 (MADI)
• Conducteurs de câble à double sortie différentielle
• Réseau de compensation de perte de retour et de terminaison 75 Ω sur puce
• Sortie de bouclage 100 Ω égalisée côté hôte
• Contrôle de la vitesse de balayage programmable sur les sorties 75 Ω
• Préaccentuation et amplitude de sortie programmables sur les sorties 75 Ω
• Désaccentuation et amplitude de sortie programmables sur la sortie 100 Ω
• Inversion de polarité sur les sorties 75 Ω et 100 Ω
• Économie d'énergie automatique en l'absence de signal d'entrée
– Consommation électrique : 25 mW (typique)
• Contrôle de mise hors tension via la broche ENABLE
• Alimentation 2,5 V unique
– Consommation électrique : 200 mW (typique)
• Programmable via broches, SPI ou interface SMBus
• Plage de températures de fonctionnement de –40 °C à +85 °C
• Boîtier WQFN 5 mm × 5 mm, 32 broches
plage (−10 ̊
Classifications environnementales et d'exportation
avec avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICATIONS du LMH1208RTVR
• Interface numérique série compatible SMPTE
• Vidéo UHDTV/4K/8K/HDTV/SDTV
• Passerelle multimédia IP
• Traitement et montage vidéo numérique
