circuit linéaire 14-CERDIP 80MHz de la puce 1 de régulateur de 10V AD842KQ
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | AD842KQ |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de circuits: | 1 | Taux de groupe: | 375V/µs |
|---|---|---|---|
| Produit de largeur de bande de gain: | 80 mégahertz | Actuel - polarisation d'entrée: | µA 3,5 |
| Tension - compensation d'entrée: | µV 300 | Actuel - approvisionnement: | 13mA |
| Actuel - sortie/Manche: | 100 mA | Tension - envergure d'approvisionnement (minute): | 10V |
| Surligner: | Puce de régulateur d'AD842KQ,puce linéaire du régulateur 10V,puce linéaire du régulateur 80MHz |
||
Description de produit

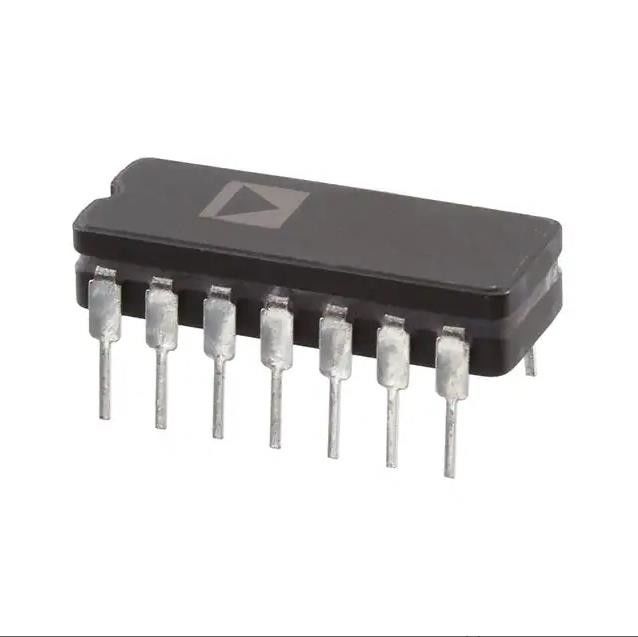

AD842KQ IC linéaire Chips General Purpose Amplifier 1 circuit 14-CERDIP
Circuit d'usage universel 14-CERDIP de l'amplificateur 1
Caractéristiques d'AD842KQ
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Linéaire | |
| Amplificateurs | |
| Instrumentation, ampères OP, tampon ampères | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Paquet | Tube |
| Statut de produit | Obsolète |
| Type d'amplificateur | Usage universel |
| Nombre de circuits | 1 |
| Type de sortie | - |
| Taux de groupe | 375V/µs |
| Produit de largeur de bande de gain | 80 mégahertz |
| Actuel - polarisation d'entrée | µA 3,5 |
| Tension - compensation d'entrée | µV 300 |
| Actuel - approvisionnement | 13mA |
| Actuel - sortie/Manche | 100 mA |
| Tension - envergure d'approvisionnement (minute) | 10 V |
| Tension - envergure d'approvisionnement (maximum) | 36 V |
| Température de fonctionnement | 0°C | 75°C |
| Montage du type | Par le trou |
| Paquet/cas | 14-CDIP (0,300", 7.62mm) |
| Paquet de dispositif de fournisseur | 14-CERDIP |
| Nombre bas de produit | AD842 |
Caractéristiques d'AD842KQ
* représentation à C.A.
Produit de largeur de bande de gain : 80 mégahertz (gain = 2)
Arrangement rapide : 100 NS à 0,01% pour une étape de 10 V
Taux de groupe : 375 V/µs
Écurie aux gains de 2 ou plus grand
Largeur de bande de toute puissance : 6 mégahertz pour 20 V pp
* représentation de C.C
Tension de compensation d'entrée : maximum de 1,5 système mv
Dérive de compensation d'entrée : 14 ΜV/°C
Bruit de tension d'entrée : 9 nV/√Hz
Gain de boucle ouverte : 90 V/mV dans une charge de 499 Ω
Courant de sortie : 100 minimum de mA
Courant tranquille d'approvisionnement : maximum de 14 mA
Applications d'AD842KQ
Modules de commande de ligne
Tampons de DAC et de CDA
Amplificateurs de vidéo et d'impulsion
MIL-STD-883B partie disponible, voit la fiche technique militaire
Classifications environnementales et d'exportation d'AD842KQ
| ATTRIBUT | DESCRIPTION |
|---|---|
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
