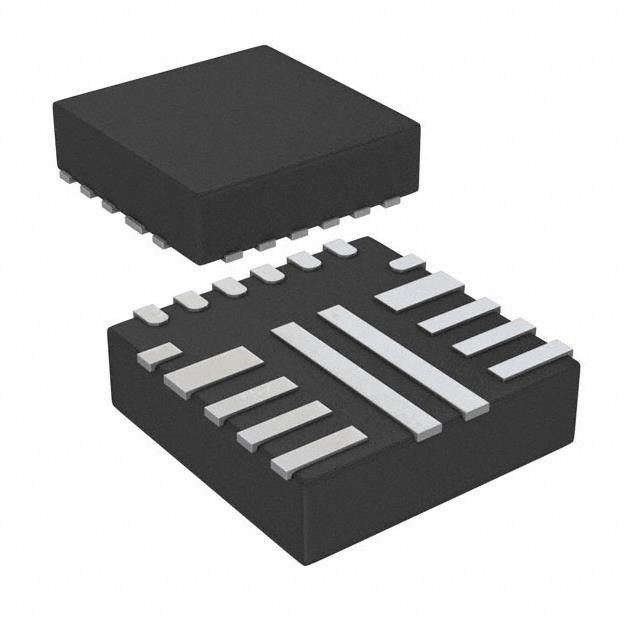

18VFQFN TPS56C215RNNR Régulateur à découpage abaisseur IC 0,6 V 1 sortie 12 A
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS56C215RNNR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 1 | Tension - entrée (minute): | 4.5V |
|---|---|---|---|
| Tension - entrée (maximum): | 17V | Tension - sortie (minute/fixe): | 0.6V |
| Tension - sortie (maximum): | 5.5V | Actuel - sortie: | 12A |
| Fréquence - commutation: | 400kHz, 800kHz, 1.2MHz | Température de fonctionnement: | -40°C | 125°C (TJ) |
| Surligner: | 18VFQFN TPS56C215RNNR,0.6V Buck régulateur à découpage IC,0.6V 1 sortie 12A régulateur IC |
||
Description de produit
TPS56C215RNNR Régulateur à découpage abaisseur IC 0,6V 1 Sortie 12A 18-VFQFN
Buck Régulateur à découpage IC Positif Réglable 0,6V 1 Sortie 12A 18-VFQFN
Spécifications du TPS56C215RNNR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | SWIFT™, D-CAP2™, Eco-Mode™ |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Fonction | Abaissement |
| Configuration de sortie | Positif |
| Topologie | mâle |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 4.5V |
| Tension - Entrée (Max) | 17V |
| Tension - Sortie (Min/Fixe) | 0.6V |
| Tension - Sortie (Max) | 5.5V |
| Courant - Sortie | 12A |
| Fréquence - Commutation | 400 kHz, 800 kHz, 1,2 MHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C ~ 125°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 18-VFQFN |
| Ensemble d'appareils du fournisseur | 18-VQFN-HR (3,5x3,5) |
| Numéro de produit de base | TPS56C215 |
CaractéristiquesdeTPS56C215RNNR
• MOSFET 13,5 mΩ et 4,5 mΩ intégrés
• Prend en charge l'IOUT continue de 12 A
• Démarrage 4,5 V sans polarisation externe 5,0 V
• Tension de référence de 0,6 V ± 1 % sur toute la plage de températures
• Plage de tension de sortie de 0,6 V à 5,5 V
• Prend en charge les condensateurs de sortie en céramique
• Mode de contrôle D-CAP3™ pour une réponse transitoire rapide
• Mode de conduction continue forcée sélectionnable
(FCCM) pour une ondulation de tension de sortie étroite ou un saut automatique Mode Eco pour une efficacité élevée à faible charge
• FSW sélectionnable de 400 kHz, 800 kHz et 1,2 MHz
• Démarrage monotone dans les sorties pré-polarisées
• Deux paramètres de limite de courant réglables avec redémarrage en cas de hoquet
• Polarisation 5 V externe en option pour une efficacité accrue
• Démarrage progressif réglable avec un temps de démarrage progressif par défaut de 1 ms
• Température de jonction de fonctionnement de –40 °C à 150 °C
• Petit boîtier HotRod™ QFN de 3,5 mm x 3,5 mm
• Pris en charge par l'outil de conception WEBENCH®
• Prend en charge l'IOUT continue de 12 A
• Démarrage 4,5 V sans polarisation externe 5,0 V
• Tension de référence de 0,6 V ± 1 % sur toute la plage de températures
• Plage de tension de sortie de 0,6 V à 5,5 V
• Prend en charge les condensateurs de sortie en céramique
• Mode de contrôle D-CAP3™ pour une réponse transitoire rapide
• Mode de conduction continue forcée sélectionnable
(FCCM) pour une ondulation de tension de sortie étroite ou un saut automatique Mode Eco pour une efficacité élevée à faible charge
• FSW sélectionnable de 400 kHz, 800 kHz et 1,2 MHz
• Démarrage monotone dans les sorties pré-polarisées
• Deux paramètres de limite de courant réglables avec redémarrage en cas de hoquet
• Polarisation 5 V externe en option pour une efficacité accrue
• Démarrage progressif réglable avec un temps de démarrage progressif par défaut de 1 ms
• Température de jonction de fonctionnement de –40 °C à 150 °C
• Petit boîtier HotRod™ QFN de 3,5 mm x 3,5 mm
• Pris en charge par l'outil de conception WEBENCH®
ApplicationsdeTPS56C215RNNR
• Serveur, cloud computing, stockage
• Télécom et réseaux, point de charge (POL)
• IPC, automatisation d'usine, API, mesure de test
• TVN haut de gamme
Classifications environnementales et d'exportationdeTPS56C215RNNR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
