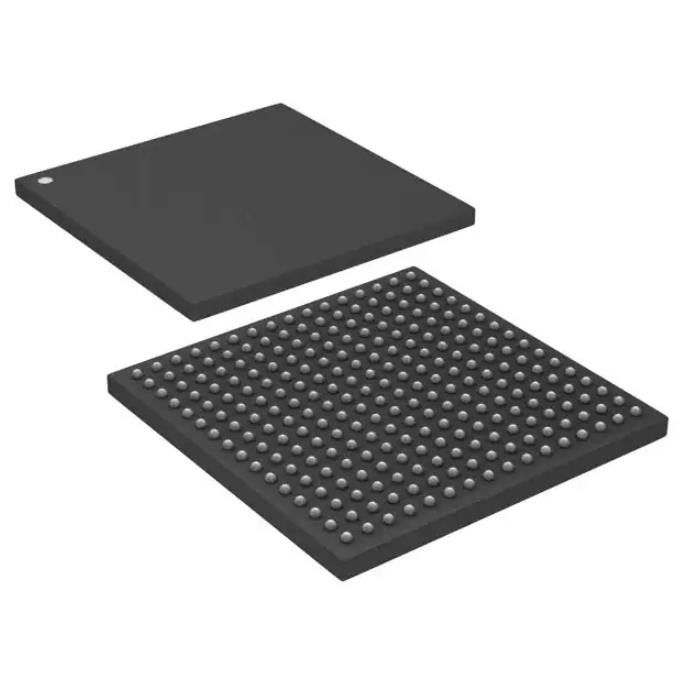

CI DS31407GN2 montage en surface SONET/SDH SYNC CSBGA
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | DS31407GN2 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre de circuits: | 1 | Rapport - entrée : Sortie: | 3h04 |
|---|---|---|---|
| Différentiel - entrée : Sortie: | Oui/oui | Fréquence - maximum: | 750MHz |
| Tension - approvisionnement: | 1.8V | Température de fonctionnement: | -40°C | 85°C |
| Montage du type: | Bâti extérieur | Paquet/cas: | 256-LBGA, CSBGA |
| Surligner: | CI à montage en surface DS31407GN2,CI à montage en surface SONET,CI à montage en surface CSBGA |
||
Description de produit
Ethernet, SONET/SDH, strate, télécom horloge/synthétiseur de fréquence, multiplexeur IC 750 MHz 1 sortie 256-CSBGA (17x17)
Spécifications deDS31407GN2
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Horloge/Minuterie | |
| Horloge/synchronisation spécifique à l'application | |
| Fabricant | Technologie des micropuces |
| Série | - |
| Emballer | Plateau |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| PLL | Oui |
| Objectif principal | Ethernet, SONET/SDH, strate, télécom |
| Saisir | CMOS, TTL |
| Sortir | CML, CMOS, LVDS, LVPECL, TTL |
| Nombre de circuits | 1 |
| Rapport - Entrée:Sortie | 3:04 |
| Différentiel - Entrée:Sortie | Oui oui |
| Fréquence - Max | 750MHz |
| Tension - Alimentation | 1.8V |
| Température de fonctionnement | -40°C ~ 85°C |
| Type de montage | Montage en surface |
| Paquet/caisse | 256-LBGA, CSBGA |
| Ensemble d'appareils du fournisseur | 256-CSBGA (17x17) |
| Numéro de produit de base | DS31407 |
Les caractéristiques deDS31407GN2
•Trois horloges d'entrée
• Format différentiel ou CMOS/TTL
• Toute fréquence de 2 kHz à 750 MHz
• Mise à l'échelle fractionnaire pour 64B/66B et mise à l'échelle FEC (par exemple, 64/66, 237/255, 238/255) ou toute autre exigence de réduction d'échelle
• Surveillance continue de la qualité de l'horloge d'entrée
• Sélection automatique ou manuelle de l'horloge
• Trois entrées de synchronisation de trame 2/4/8 kHz
• DPLL hautes performances
• Commutation de référence sans heurt en cas de perte d'entrée
• Construction de phase automatique ou manuelle
• Maintien en cas de perte de toutes les entrées
• Bande passante programmable, 0,5 mHz à 400 Hz
• Deux synthétiseurs de fréquences numériques
• Produire n'importe quel multiple de 2 kHz jusqu'à 77,76 MHz
• Réglage de la phase d'horloge par DFS
• APLL de sortie haute performance
• Fréquences de sortie jusqu'à 750 MHz
• Mise à l'échelle fractionnaire haute résolution pour FEC et 64B/66B (par exemple, 255/237, 255/238, 66/64) ou toute autre exigence de mise à l'échelle
• Gigue de sortie inférieure à 1ps RMS
• Quatre horloges de sortie en deux groupes
• Presque toutes les fréquences de < 1 Hz à 750 MHz
• Chaque groupe est esclave d'une horloge DFS, d'une horloge APLL ou de n'importe quelle horloge d'entrée (divisée et mise à l'échelle)
• Chacun a une sortie différentielle (1 CML, 1 LVDS/LVPECL) et une sortie CMOS/TTL séparée
• Diviseur de fréquence 32 bits par sortie
• Deux sorties d'impulsions de synchronisation : 8 kHz et 2 kHz
• Caractéristiques générales
• CI de carte de ligne ou de carte de synchronisation approprié pour Stratum 2/3E/3/4E/4, SMC, SEC/EEC ou SSU
• Accepte et produit presque toutes les fréquences jusqu'à 750 MHz, y compris 1 Hz, 2 kHz, 8 kHz, NxDS1,
NxE1, DS2/J2, DS3, E3, 2.5M, 25M, 125M,156,25 M et Nx19,44 M jusqu'à 622,08 M
• Compensation interne de l'erreur de fréquence de l'oscillateur local
• Interface de processeur SPI™
• Fonctionnement 1,8 V avec 3,3 VI/O (tolérance 5 V)
Demandes deDS31407GN2
Classifications environnementales et d'exportation deDS31407GN2
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
