22VFQFN LM536353QRNLRQ1 Régulateur à découpage IC Positif 1 Sortie 3.5A
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LM536353QRNLRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - entrée (minute): | 3.9V | Tension - entrée (maximum): | 36V |
|---|---|---|---|
| Température de fonctionnement: | -40°C | 150°C (TJ) | Fréquence - commutation: | 2.1MHz |
| Redresseur synchrone: | Oui | Paquet/cas: | 22-VFQFN |
| Paquet de dispositif de fournisseur: | 22-VQFN-HR (5x4) | Montage du type: | Bâti extérieur, flanc mouillable |
| Surligner: | 22VFQFN LM536353QRNLRQ1,22VFQFN Régulateur à découpage IC,Régulateur IC Positif 1 Sortie 3.5A |
||
Description de produit
LM536353QRNLRQ1 Régulateur à découpage IC Positif 1 Sortie 3,5A 22-VFQFN
Les caractéristiques deLM536353QRNLRQ1
• Qualifié automobile AEC-Q100 :
– Niveau de température de l'appareil 1 : plage de température ambiante de fonctionnement de –40 °C à +125 °C
– Niveau de classification HBM de l'appareil 2
– Niveau de classification CDM des appareils C6
• Plage de températures de jonction de –40 °C à +150 °C
• Courant de repos de 15 µA à vide (typique) avec une sortie de 3,3 V

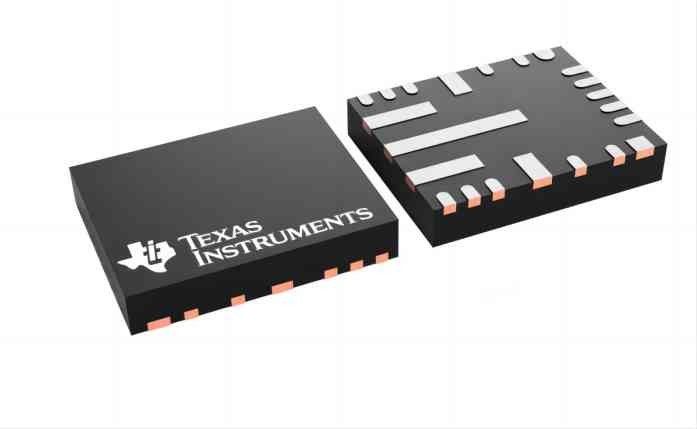

• Boîtier VQFN de 5,0 mm × 4,0 mm avec ou sans flancs mouillables et espacement VIN de 0,6 mm
• Faible EMI et bruit de commutation
• Option d'étalement du spectre
• Synchronisation de fréquence externe
• Sortie RESET avec filtre interne et temporisateur de libération de 3 ms
• Mode PWM forcé sélectionnable par broche
• Compensation intégrée, démarrage progressif, limite de courant, arrêt thermique et UVLO
• Chute de 0,6 V à 3,5 A à 105 °C TA
• Tolérance de tension de sortie de ±1 % (–40 °C à 125 °C TJ)
• Disponible avec sortie fixe 5 V, 3,3 V ou réglable
Attributs du produit deLM536353QRNLRQ1
|
TAPER
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (CI)
Gestion de l'alimentation (PMIC)
Régulateurs de tension - Régulateurs à découpage DC DC
|
|
Fabricant
|
Je
|
|
Série
|
Automobile, AEC-Q100
|
|
État du produit
|
Actif
|
|
Fonction
|
Abaissement
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
mâle
|
|
Nombre de sorties
|
1
|
|
Tension - Entrée (Min)
|
3.9V
|
|
Tension - Entrée (Max)
|
36V
|
|
Courant - Sortie
|
3.5A
|
|
Fréquence - Commutation
|
2,1 MHz
|
|
Redresseur synchrone
|
Oui
|
|
Température de fonctionnement
|
-40°C ~ 150°C (TJ)
|
|
Type de montage
|
Montage en surface, flanc mouillable
|
|
Paquet/caisse
|
22-VFQFN
|
|
Ensemble d'appareils du fournisseur
|
22-VQFN-HR (5x4)
|
|
Numéro de produit de base
|
LM536353
|
Description
Le régulateur abaisseur synchrone LM53625-Q1/LM53635-Q1 est optimisé pour les applications automobiles, fournissant une tension de sortie de 5 V, 3,3 V ou une sortie réglable.Un circuit haute vitesse avancé permet au LM53625-Q1/LM53635-Q1 de réguler d'une entrée de 18 V à une sortie de 3,3 V à une fréquence fixe de 2,1 MHz.L'architecture innovante permet à cet appareil de réguler une sortie de 3,3 V à partir d'une tension d'entrée de seulement 3,55 V. Tous les aspects du LM53625-Q1/LM53635-Q1 sont optimisés pour les clients industriels axés sur les performances et l'automobile.Une plage de tension d'entrée jusqu'à 36 V, avec une tolérance transitoire jusqu'à 42 V, facilite la conception de la protection contre les surtensions d'entrée.Le boîtier Hotrod QFN qualifié pour l'automobile avec des flancs mouillables réduit l'inductance et la résistance parasites tout en augmentant l'efficacité, en minimisant la sonnerie du nœud de commutation et en réduisant considérablement les interférences électromagnétiques (EMI).Une sortie de réinitialisation à drain ouvert, avec filtrage et retard intégrés, fournit une véritable indication de l'état du système.Cette fonctionnalité élimine la nécessité d'un composant de supervision supplémentaire, ce qui permet d'économiser des coûts et de l'espace sur la carte.Une transition transparente entre les modes PWM et PFM et un faible courant de repos (seulement 15 µA pour l'option 3,3 V) garantissent un rendement élevé et des réponses transitoires supérieures à toutes les charges.
