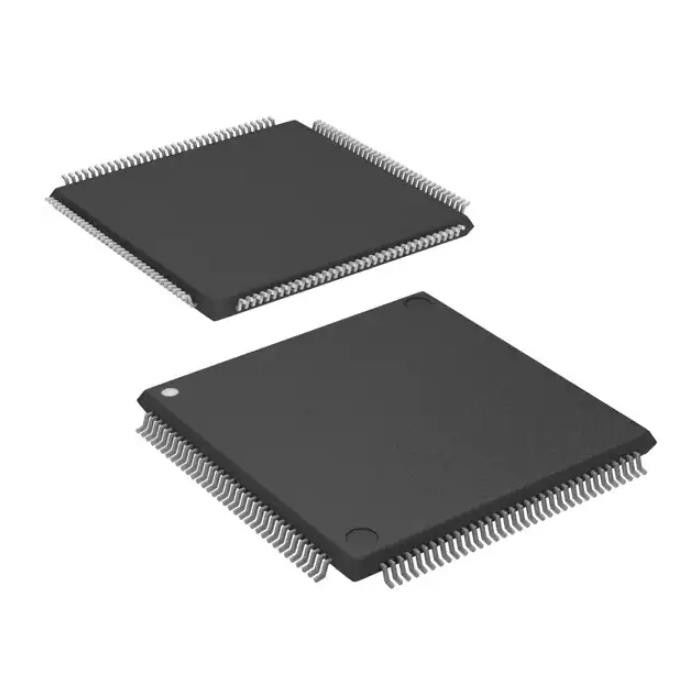

• LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Circuits intégrés E/S
LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Circuits intégrés E/S

LCMXO2-7000HC-4TG144C 144TQFP FPGA IC 114 Circuits intégrés E/S

Détails sur le produit:

Lieu d'origine: original
Nom de marque: original
Certification: original
Numéro de modèle: LCMXO2-7000HC-4TG144C

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: negotiation
Détails d'emballage: Boîte de carton
Délai de livraison: jours 1-3working
Conditions de paiement: T/T, L/C
Capacité d'approvisionnement: 100 000
meilleur prix Contact

Détail Infomation

Paquet: Plateau Statut de produit: Actif
Digi-clé programmable: Non vérifié Nombre de laboratoires/CLBs: 858
Nombre d'éléments logiques/de cellules: 6864 RAM Bits total: 245760
Nombre d'entrée-sortie: 114 Tension - approvisionnement: 2.375V | 3.465V
Surligner:

LCMXO2-7000HC-4TG144C

,

CI FPGA 144TQFP

,

Circuits intégrés FPGA 144TQFP

Description de produit

LCMXO2-7000HC-4TG144C Relais à usage général Ic Fpga 114 E/S 144tqfp


MachXO2 Field Programmable Gate Array (FPGA) IC 114 245760 6864 144-LQFP



Spécifications deLCMXO2-7000HC-4TG144C



TAPER DESCRIPTION
Catégorie Circuits intégrés (CI)
Embarqué
FPGA (Field Programmable Gate Array)
Fabricant Lattice Semiconductor Corporation
Série MachXO2
Emballer Plateau
État du produit Actif
Programmable Digi-Key Non vérifié
Nombre de LAB/CLB 858
Nombre d'éléments/cellules logiques 6864
Nombre total de bits de RAM 245760
Nombre d'E/S 114
Tension - Alimentation 2.375V ~ 3.465V
Type de montage Montage en surface
Température de fonctionnement 0°C ~ 85°C (TJ)
Paquet/caisse 144-LQFP
Ensemble d'appareils du fournisseur 144-TQFP (20x20)
Numéro de produit de base LCMXO2-7000



Les caractéristiques deLCMXO2-7000HC-4TG144C



Architecture logique flexible

• Six appareils avec 256 à 6864 LUT4 et 18 à 334 E/S

Appareils à très faible consommation

• Processus avancé à faible consommation d'énergie de 65 nm

• Puissance de veille aussi faible que 22 μW

• E/S différentielles à faible oscillation programmables

• Mode veille et autres options d'économie d'énergie

Mémoire embarquée et distribuée

• Jusqu'à 240 kbits de mémoire BlockRAM intégrée sysMEM™

• Jusqu'à 54 kbits de RAM distribuée

• Logique de contrôle FIFO dédiée

Mémoire flash utilisateur sur puce

• Jusqu'à 256 kbits de mémoire flash utilisateur

• 100 000 cycles d'écriture

• Accessible via les interfaces WISHBONE, SPI, I2C et JTAG

• Peut être utilisé comme processeur PROM logiciel ou comme mémoire Flash

E/S synchrones de source préconfigurées

• Registres DDR dans les cellules d'E/S

• Logique d'engrenage dédiée

• Engrenage 7:1 pour les E/S d'affichage

• DDR générique, DDRX2, DDRX4

• Mémoire DDR/DDR2/LPDDR dédiée avec prise en charge DQS

Tampon d'E/S flexible et hautes performances

• La mémoire tampon sysIO™ programmable prend en charge une large gamme d'interfaces :

– LVCMOS 3.3/2.5/1.8/1.5/1.2

– LVTTL

– PCI

– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL

– SSTL 25/18

– LGV 18

– Entrées trigger de Schmitt, hystérésis jusqu'à 0,5 V

• Les E/S prennent en charge la connexion à chaud

• Terminaison différentielle sur puce

• Mode pull-up ou pull-down programmable

Horloge flexible sur puce

• Huit horloges primaires

• Jusqu'à deux horloges de bord pour les interfaces d'E/S à grande vitesse (côtés supérieur et inférieur uniquement)

• Jusqu'à deux PLL analogiques par appareil avec synthèse de fréquence fractionnaire-n

– Large plage de fréquences d'entrée (7 MHz à 400 MHz)

Non volatile, reconfigurable à l'infini

• Allumage instantané : s'allume en quelques microsecondes

• Solution sécurisée à puce unique

• Programmable via JTAG, SPI ou I2C

• Prend en charge la programmation en arrière-plan de la mémoire non volatile

• Double amorçage en option avec mémoire SPI externe

Reconfiguration TransFR™

• Mise à jour de la logique sur le terrain pendant que le système fonctionne

Prise en charge améliorée au niveau du système

• Fonctions renforcées sur puce : SPI, I2C, temporisateur/compteur

• Oscillateur sur puce avec une précision de 5,5 %

• TraceID unique pour le suivi du système

• Mode programmable une seule fois (OTP)

• Alimentation électrique unique avec plage de fonctionnement étendue

• Balayage des limites de la norme IEEE 1149.1

• Programmation intégrée au système conforme à la norme IEEE 1532

Large gamme d'options de forfaits

• TQFP, WLCSP, ucBGA, csBGA, caBGA, ftBGA,Options de package fpBGA, QFN

• Options d'emballage à faible encombrement

– Aussi petit que 2,5 mm x 2,5 mm

• Migration de densité prise en charge

• Emballage avancé sans halogène



Présentation de l'architecturedeLCMXO2-7000HC-4TG144C

L'architecture de la famille MachXO2 contient un ensemble de blocs logiques entourés d'E/S programmables (PIO).Les dispositifs à plus grande densité logique de cette famille ont des PLL sysCLOCK™ et des blocs de RAM à bloc intégré (EBR) sysMEM.La Figure 2-1 et la Figure 2-2 montrent les schémas fonctionnels des différents membres de la famille.


Classifications environnementales et d'exportation deLCMXO2-7000HC-4TG144C



ATTRIBUT DESCRIPTION
Statut RoHS Conforme ROHS3
Niveau de sensibilité à l'humidité (MSL) 3 (168 heures)
Statut REACH REACH non affecté
ECCN EAR99
HTSUS 8542.39.0001
