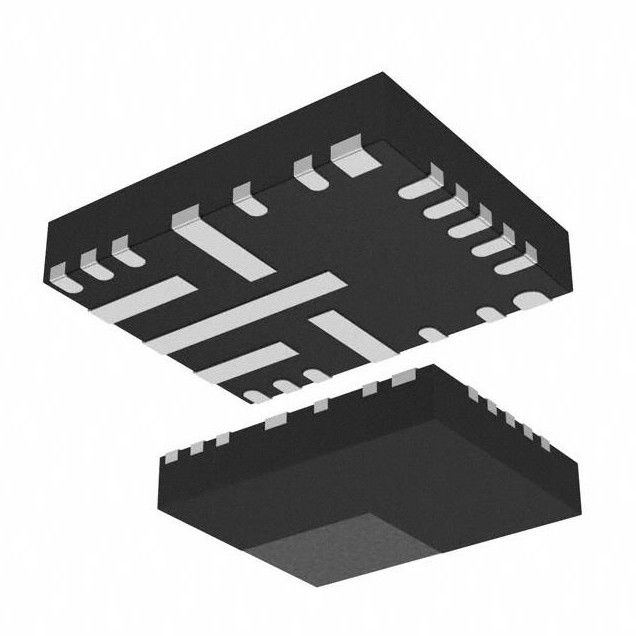

22 VFQFN LMS3655LQRNLRQ1 Régulateur à découpage IC Fixe 5V 1 Sortie 5.5A
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | LMS3655LQRNLRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | LMS3655LQRNLRQ1 | Topologie: | Mâle |
|---|---|---|---|
| Type de sortie: | Fixe | Nombre de sorties: | 1 |
| Tension - entrée (minute): | 3.9V | Tension - entrée (maximum): | 36V |
| Tension - sortie (minute/fixe): | 5V | Actuel - sortie: | 5.5A |
| Surligner: | Circuit intégré de régulateur de commutation LMS3655LQRNLRQ1,circuit intégré de régulateur de commutation 22 VFQFN LMS3655LQRNLRQ1,22 VFQFN |
||
Description de produit
LMS3655LQRNLRQ1 Régulateur à découpage Buck IC Fixe 5V 1 Sortie 5.5A 22-VFQFN
Buck Régulateur à découpage IC Positif Fixe 5V 1 Sortie 5.5A 22-VFQFN
Les régulateurs abaisseurs synchrones LMS3635-Q1 et LMS3655-Q1 sont optimisés pour les applications hautes performances, fournissant une tension de sortie de 3,3 V, 5 V ou une sortie réglable de 1 V à 20 V. Transition transparente entre les modes PWM et PFM, ainsi qu'un faible courant de repos, assure un rendement élevé et des réponses transitoires supérieures à toutes les charges.
Les caractéristiques deLMS3655LQRNLRQ1
Qualifié AEC-Q100 pour les applications automobiles
– Niveau de température de l'appareil 1 : –40°C à +125°C
température ambiante de fonctionnement
– Niveau de classification HBM de l'appareil 2
– Niveau de classification CDM des appareils C6
• Efficacité maximale de 96 % lors de la conversion de 12 V à 5 V
• Faible EMI et sonnerie de nœud de commutation réduite
• Fréquence de découpage fixe de 400 kHz (±10 %)
• Plage de températures de jonction de –40 °C à +150 °C
• Synchronisation de fréquence externe
• Sortie RESET avec filtre interne et déclenchement 3 ms
minuteur
• Mode de charge légère automatique pour une efficacité améliorée
• Mode PWM forcé sélectionnable par broche
• Compensation intégrée, démarrage progressif, limite de courant,
arrêt thermique, et UVLO
• Chute de 0,35 V avec une charge de 3,5 A à 25 °C (typique)
• 18 µA IQ_VIN : courant de repos à 3,3 VOUT et aucun
charge (typique)
• Tension de sortie : 5 V, 3,3 V et ADJ (1 V à 20 V)
• Tolérance de tension de référence de ±1,5 %
Spécifications deLMS3655LQRNLRQ1
|
Fabricant
|
Texas Instruments
|
|
Série
|
Automobile, AEC-Q100
|
| Emballer | Bande et bobine (TR) |
|
Produit
|
LMS3655LQRNLRQ1
|
|
Fonction
|
Abaissement
|
|
Configuration de sortie
|
Positif
|
|
Topologie
|
mâle
|
|
Le type de sortie
|
Fixé
|
|
Nombre de sorties
|
1
|
|
Tension - Entrée (Min)
|
3.9V
|
|
Tension - Entrée (Max)
|
36V
|
|
Tension - Sortie (Min/Fixe)
|
5V
|
|
Tension - Sortie (Max)
|
-
|
|
Courant - Sortie
|
5.5A
|
|
Fréquence - Commutation
|
250kHz ~ 500kHz
|
|
Redresseur synchrone
|
Non
|
|
Température de fonctionnement
|
-40°C ~ 125°C (TA)
|
|
Type de montage
|
Montage en surface, flanc mouillable
|
|
Paquet/caisse
|
22-VFQFN
|
|
Ensemble d'appareils du fournisseur
|
22-VQFN-HR (5x4)
|
|
Numéro de produit de base
|
LMS3655
|
plage (−10 ̊
Classifications environnementales et d'exportation
avec avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICATIONS deLMS3655LQRNLRQ1
• Charge USB automobile
• Surveillance du conducteur
• ECU du système de vision périphérique
• LIDAR à balayage mécanique
• Véhicule à véhicule
