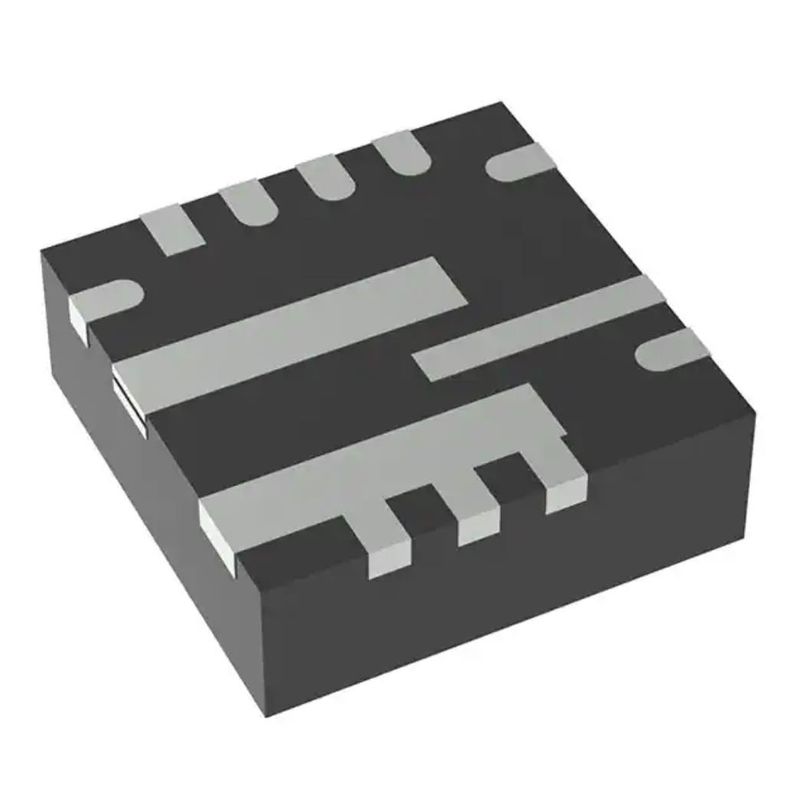

500kHz 6A Dip IC Socket CI de gestion de l'alimentation TPS56637RPAR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS56637RPAR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Actuel - sortie: | 6A | Fréquence - commutation: | 500kHz |
|---|---|---|---|
| Redresseur synchrone: | Oui | Température de fonctionnement: | -40°C | 150°C (TJ) |
| Montage du type: | Bâti extérieur | Paquet/cas: | 10-PowerVFQFN |
| Paquet de dispositif de fournisseur: | 10-VQFN-HR (3x3) | Nombre bas de produit: | TPS56637 |
| Surligner: | Prise IC Dip 500 kHz 6 A,CI de gestion de l'alimentation 500 kHz,TPS56637RPAR |
||
Description de produit
TPS56637RPAR Dip Ic Sockets Ic Gestion de l'alimentation 296-Tps56637rpardkr-Nd
Buck Régulateur à découpage IC Positif Réglable 0,6V 1 Sortie 6A 10-PowerVFQFN
Spécifications de TPS56637RPAR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Régulateurs de tension - Régulateurs à découpage DC DC | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Fonction | Abaissement |
| Configuration de sortie | Positif |
| Topologie | mâle |
| Le type de sortie | Ajustable |
| Nombre de sorties | 1 |
| Tension - Entrée (Min) | 4.5V |
| Tension - Entrée (Max) | 28V |
| Tension - Sortie (Min/Fixe) | 0.6V |
| Tension - Sortie (Max) | 13V |
| Courant - Sortie | 6A |
| Fréquence - Commutation | 500kHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 10-PowerVFQFN |
| Ensemble d'appareils du fournisseur | 10-VQFN-HR (3x3) |
| Numéro de produit de base | TPS56637 |
Les caractéristiques deTPS56637RPAR
• Plage de tension d'entrée de 4,5 V à 28 V
• Plage de tension de sortie de 0,6 V à 13 V
• Courant de sortie continu maximum de 6 A
• MOSFET 26 mΩ et 12 mΩ intégrés
• Tension de référence 0,6 V ±1 %
• Mode de contrôle D-CAP3™ pour des transitoires rapidesréponse
• Eco-mode™ et FCCM (continu forcémode de conduction) sélectionnable pour charge légèrefonctionnement via la broche MODE
• Démarrage progressif interne de 2 ms
• Fonction de décharge de sortie intégrée
• Fréquence de commutation de 500 kHz
• Indicateur de bonne alimentation pour surveiller la tension de sortie
• Cycle par cycle au-delà de la limite de courant
• Protections non verrouillées pour UV, OV, OT etUVLO
• Jonction de fonctionnement –40 °C à +150 °Ctempérature
• Petit QFN HotRod™ 10 broches 3,0 mm × 3,0 mmEmballer
• Disponible dans WEBENCH® Power Designer pourcréer des conceptions personnalisées
ApplicationsdeTPS56637RPAR
• Systèmes d'entreprise : imprimantes multifonctions,stockage
• Appareils électroniques personnels : téléviseurs, haut-parleurs, décodeurboîte,électronique portable
• Applications industrielles : point devente,automatisation et contrôle d'usine, commandes de moteur
• Usages généraux pour bus d'alimentation 12 V, 19 V, 24 Vfournir
Classifications environnementales et d'exportation deTPS56637RPAR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
