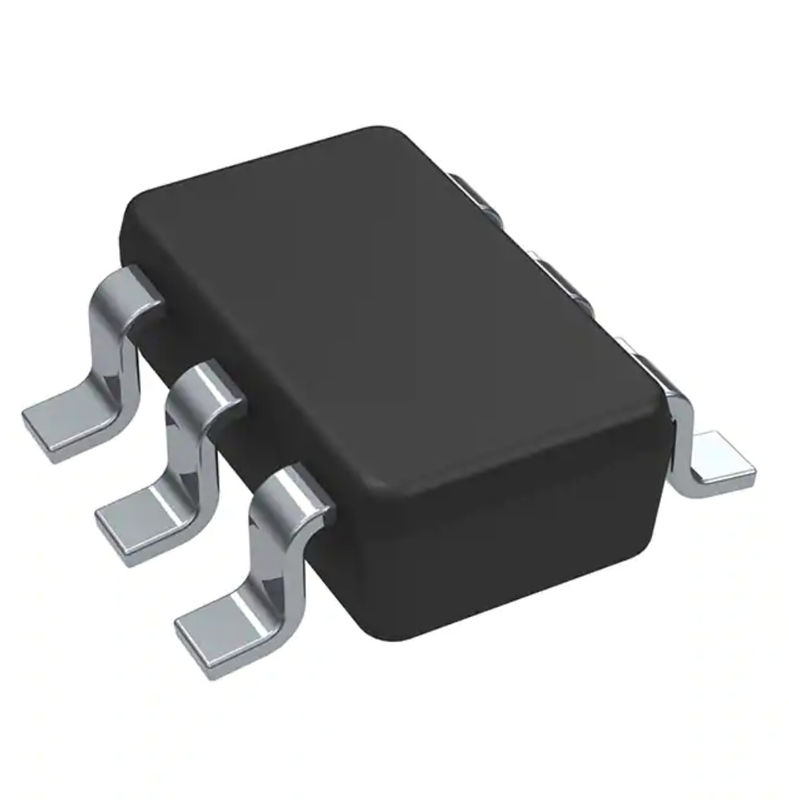

prise IC TPS560430YQDBVRQ11 Buck Regulator IC d'immersion de 600mA 2.1MHz
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS560430YQDBVRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Actuel - sortie: | 600mA | Fréquence - commutation: | 2.1MHz |
|---|---|---|---|
| Redresseur synchrone: | Oui | Température de fonctionnement: | -40°C | 125°C (TJ) |
| Montage du type: | Bâti extérieur | Paquet/cas: | SOT-23-6 |
| Paquet de dispositif de fournisseur: | SOT-23-6 | Nombre bas de produit: | TPS560430 |
| Surligner: | TPS560430YQDBVRQ11,prise IC de l'immersion 2.1MHz,prise d'immersion de 600mA 2.1MHz |
||
Description de produit
TPS560430YQDBVRQ11 gestion de puissance des prises IC de l'immersion IC
Sortie 1V 1 600mA SOT-23-6 réglable de positif de Buck Switching Regulator IC
Caractéristiques de TPS560430YQDBVRQ1
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Régulateurs de tension - régulateurs de commutation de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100 |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Fonction | Dévolteur |
| Configuration de sortie | Positif |
| Topologie | Mâle |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - entrée (minute) | 4V |
| Tension - entrée (maximum) | 36V |
| Tension - sortie (minute/fixe) | 1V |
| Tension - sortie (maximum) | 36V |
| Actuel - sortie | 600mA |
| Fréquence - commutation | 2.1MHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C | 125°C (TJ) |
| Montage du type | Bâti extérieur |
| Paquet/cas | SOT-23-6 |
| Paquet de dispositif de fournisseur | SOT-23-6 |
| Nombre bas de produit | TPS560430 |
Caractéristiques de TPS560430YQDBVRQ1
• Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié
- Catégorie 1 de la température : – 40°C à la gamme de la température de fonctionnement 125°C ambiante
- Niveau 2 de classification d'ESD HBM
- Niveau C5 de classification d'ESD CDM
• Configuré pour des applications des véhicules à moteur rocailleuses
– Gamme de tension d'entrée : 4 V à 36 V
– courant de sortie 600-mA continu
– Minimum commutation-sur le temps : 60 NS
– Fréquence 2.1MHz fixe
– coefficient d'utilisation maximum de 98%
– Démarrage de soutien avec la sortie pré-décentrée
– Protection de court-circuit avec le mode de hoquet
– référence de tension de tolérance de ±0.5% à la température ambiante
– Précision permettre
• Petites taille et facilité d'utilisation de solution
– Rectification synchrone intégrée
– Compensation interne pour la facilité d'utilisation
– Paquet SOT-23-6
• Deux modes en paquet compatible de goupille-à-goupille
– PFM et options obligatoires de PWM (FPWM)
• Créez conçoivent en fonction du client utilisant le TPS560430-Q1 avec le concepteur de puissance de WEBENCH®
Applications de TPS560430YQDBVRQ1
• Caméra
• Chargeur intégré
• Unité principale des véhicules à moteur
• Chargeur d'USB
• Alimentations d'énergie larges d'usage universel de VIN
Classifications environnementales et d'exportation de TPS560430YQDBVRQ1
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
