20SOIC Bascule IC 8 bits Bord positif MC74LCX374DWR2G
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | onsemi |
| Certification: | Original |
| Numéro de modèle: | MC74LCX374DWR2G |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | MC74LCX374DWR2G | Nombre de peu par élément: | 8 |
|---|---|---|---|
| Fréquence du signal d'horloge: | 150 mégahertz | Tension - approvisionnement: | 2V | 3.6V |
| Source d'approvisionnement de tension: | Approvisionnement simple | Actuel - tranquille (Q.I.): | µA 10 |
| Capacité d'entrée: | -40°C | 85°C (VENTRES) | ||
| Surligner: | 20SOIC Flip Flop IC,Flip Flop IC 8 a mordu,MC74LCX374DWR2G |
||
Description de produit

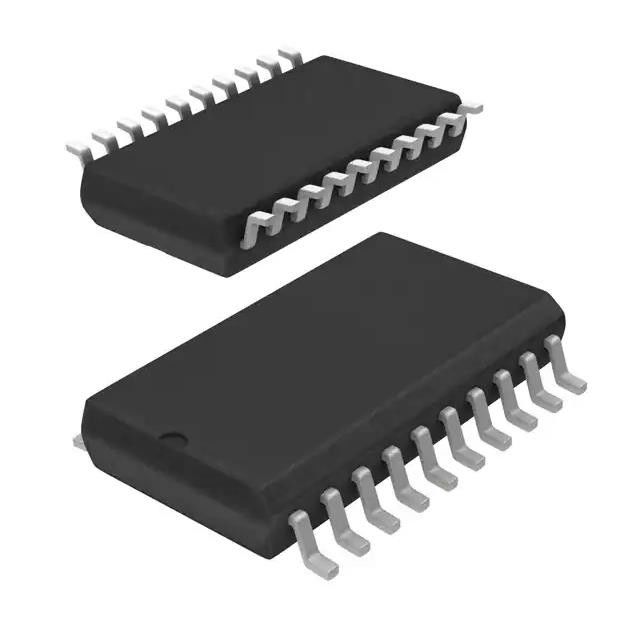

MC74LCX374DWR2G IC Flip Flop 1 élément 8 de type d a mordu le bord positif 20-SOIC
Flip Flop 1 élément 8 de type d a mordu le bord positif 20-SOIC (0,295", la largeur de 7.50mm)
Le MC74LCX374 est une haute performance, non−inverting le flip−flop octal de D−type fonctionnant à partir d'un approvisionnement de 2,3 à 3,6 V. Haut
les entrées compatibles de TTL d'impédance ramènent de manière significative le chargement actuel aux conducteurs d'entrée tandis que les sorties compatibles de TTL offrent amélioré
représentation de changement de bruit. Des spécifications VI de 5,5 V permettent aux entrées MC74LCX374 d'être sans risque conduites par 5 dispositifs de V.
Caractéristiques de MC74LCX374DWR2G
• Conçu pour l'opération de 2,3 à 3,6 V VCC
• Capacité tolérante d'interface de − de 5 V avec la logique de 5 V TTL
• Appuis Live Insertion et retrait
• Les spécifications d'IOFF garantissent à grande impédance quand VCC = 0 V
• LVTTL compatible
• LVCMOS compatible
• 24 mA ont équilibré l'évier de sortie et la capacité de source
• Près du courant statique zéro d'approvisionnement dans chacun des trois états de logique (10 A) réduit sensiblement l'alimentation électrique de système
• La représentation de Latchup dépasse 500 mA
• Représentation d'ESD :
* modèle >2000 V de corps humain
* modèle de machine >200 V
• Préfixe de NLV pour applications des véhicules à moteur et autres exigeant des conditions uniques de rupture de site et de contrôle ;
AEC−Q100 a qualifié et PPAP capable
• Ces dispositifs sont Pb−Free, l'halogène Free/BFR libre et sont RoHS conforme
Caractéristiques de MC74LCX374DWR2G
|
Mfr
|
onsemi
|
|
Série
|
74LCX
|
|
Statut de produit
|
Actif
|
|
Fonction
|
Norme
|
|
Type
|
De type d
|
|
Type de sortie
|
De trois états, Non-inversé
|
|
Nombre d'éléments
|
1
|
|
Nombre de peu par élément
|
8
|
|
Fréquence du signal d'horloge
|
150 mégahertz
|
|
Max Propagation Delay @ V, CL maximum
|
8.5ns @ 3.3V, 50pF
|
|
Type de déclencheur
|
Bord positif
|
|
Actuel - sortie haute, bas
|
24mA, 24mA
|
|
Tension - approvisionnement
|
2V | 3.6V
|
|
Actuel - tranquille (Q.I.)
|
µA 10
|
|
Capacité d'entrée
|
7 PF
|
|
Température de fonctionnement
|
-40°C | 85°C (VENTRES)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet de dispositif de fournisseur
|
20-SOIC
|
|
Paquet/cas
|
20-SOIC (0,295", largeur de 7.50mm)
|
|
Nombre bas de produit
|
74LCX374
|
gamme (̊ −10
Classifications environnementales et d'exportation
avec l'avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
