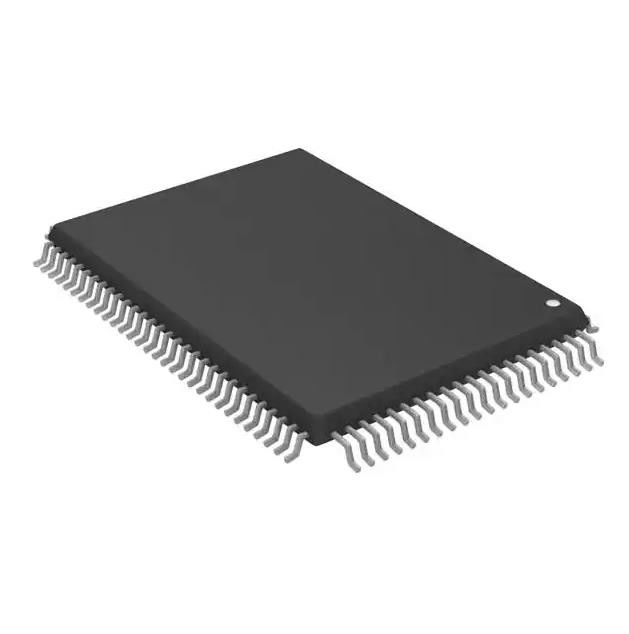

Dispositif logique programmable de complexe de XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | XC9572-10PQ100C |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | XC9572-10PQ100C | Tpd de temps de retard (1) maximum: | 10 NS |
|---|---|---|---|
| Approvisionnement de tension - interne: | 4.75V | 5.25V | Nombre d'éléments logiques/de blocs: | 4 |
| Nombre de Macrocells: | 72 | Nombre de portes: | 1600 |
| Nombre d'entrée-sortie: | 72 | Température de fonctionnement: | 0°C | 70°C (VENTRES) |
| Surligner: | XC9572 10PQ100C,IC CPLD 72MC 10NS 100QFP,dispositif logique programmable du complexe 100QFP |
||
Description de produit
XC9572-10PQ100C IC CPLD 72MC 10NS 100QFP E/S 72 0°C ~ 70°C 10 ns
Circuit intégré CPLD 72MC 10NS 100QFP
Le XC9572 est un CPLD hautes performances offrant des capacités avancées de programmation et de test dans le système pour
intégration logique à usage général.Il est composé de huit blocs de fonction 36V18, fournissant 1 600 portes utilisables avec
délais de propagation de 7,5 ns.Voir la figure 2 pour la vue d'ensemble de l'architecture.
Caractéristiques du XC9572-10PQ100C
• Retards logiques broche à broche de 7,5 ns sur toutes les broches
• fCNT à 125 MHz
• 72 macrocellules avec 1 600 portes utilisables
• Jusqu'à 72 broches d'E/S utilisateur
• 5 V programmable dans le système
- Endurance de 10 000 cycles de programmation/effacement
- Programmer/effacer sur toute la plage de tension et de température commerciale
• Architecture de verrouillage à broches améliorée
• Bloc fonctionnel flexible 36V18
- 90 termes de produits pilotent tout ou partie des 18 macrocellules dans Function Block
- Horloges globales et de terme de produit, validations de sortie, signaux de réglage et de réinitialisation
Spécifications deXC9572-10PQ100C
|
TAPER
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Circuits intégrés (CI)
Embarqué
CPLD (Complex Programmable Logic Devices)
|
|
Fabricant
|
DMLA
|
|
Série
|
XC9500
|
| Emballer | Plateau |
|
Produit
|
XC9572-10PQ100C
|
|
Programmable Digi-Key
|
Non vérifié
|
|
Type programmable
|
Programmable dans le système (cycles de programmation/effacement min. 10 000)
|
|
Temps de retard tpd(1) Max
|
10ns
|
|
Alimentation en tension - Interne
|
4.75V ~ 5.25V
|
|
Nombre d'éléments/blocs logiques
|
4
|
|
Nombre de macrocellules
|
72
|
|
Nombre de portes
|
1600
|
|
Nombre d'E/S
|
72
|
|
Température de fonctionnement
|
0°C ~ 70°C (TA)
|
|
Type de montage
|
Montage en surface
|
|
Paquet/caisse
|
100-BQFP
|
|
Ensemble d'appareils du fournisseur
|
100-PQFP (20x14)
|
|
Numéro de produit de base
|
XC9572
|
D'autres caractéristiques deXC9572-10PQ100C
• Prise en charge étendue du balayage périphérique IEEE Std 1149.1 (JTAG)
• Mode de réduction de puissance programmable dans chaque macrocellule
• Contrôle de la vitesse de balayage sur les sorties individuelles
• Capacité de broche de terre programmable par l'utilisateur
• Fonctionnalités de sécurité de modèle étendues pour la protection de la conception
• Sorties 24 mA à entraînement élevé
• Capacité d'E/S 3,3 V ou 5 V
• Technologie avancée CMOS 5V FastFLASH™
• Prend en charge la programmation parallèle de plus d'un XC9500 simultanément
• Disponible en boîtiers PLCC 44 broches, PLCC 84 broches, PQFP 100 broches et TQFP 100 broches
plage (−10 ̊
Classifications environnementales et d'exportation deXC9572-10PQ100C
avec avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut RoHS | RoHS non conforme |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
Ressources additionnellesde XC9572-10PQ100C
| ATTRIBUT | DESCRIPTION |
|---|---|
| Autres noms | 122-1174 |
| Forfait standard | 66 |
