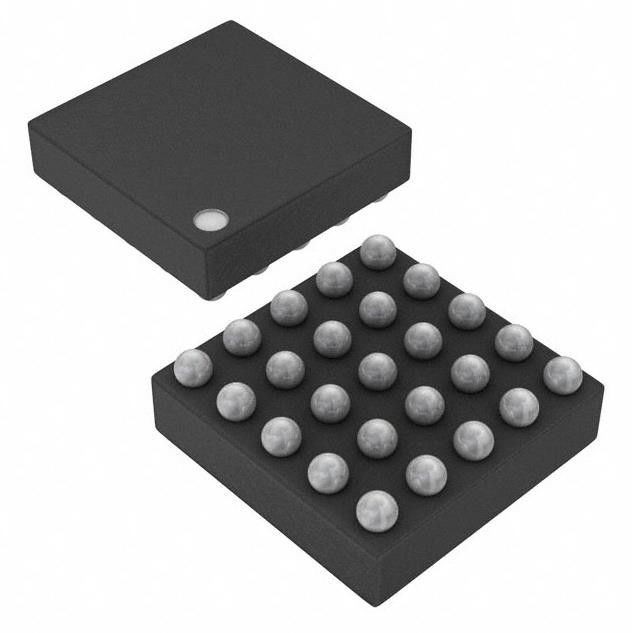

Chargeur de batterie de la gestion IC 300mA de la puissance 25DSBGA IC BQ25120AYFPR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | BQ25120AYFPR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | BQ25120AYFPR | Nombre de cellules: | 1 |
|---|---|---|---|
| Courant de charge - Max: | 300mA | Tension de paquet de batterie: | 4.2V |
| Tension - approvisionnement (maximum): | 5.5V | Interface: | ² C D'I |
| Température de fonctionnement: | -40°C | 85°C (VENTRES) | Paquet/cas: | 25-DSBGA |
| Surligner: | Gestion IC de la puissance 25DSBGA,BQ25120AYFPR,chargeur de la batterie 300mA IC |
||
Description de produit
Batterie CHG LI-ION 1CELL 25DSBGA de BQ25120AYFPR SMD LED Chip Power Management
BATTERIE CHG LI-ION 1CELL 25DSBGA D'IC
Le bq25120A est une gestion fortement intégrée IC de charge de batterie qui intègre le plus commun
fonctions pour les dispositifs portables : Chargeur linéaire, sortie réglée, commutateur de charge, remise manuelle avec
chronométreur, et moniteur de tension de batterie.
Caractéristiques de BQ25120AYFPR
• Temps d'exploitation du système d'augmentations entre les frais
– 300-mA configurable Buck Regulator (défaut 1.8-V)
– Na 700 Q.I. (typique) avec Buck Converter Enabled (aucune charge)
– Commutateur configurable de charge ou sortie de 100mA LDO (commutateur de charge par défaut)
– Jusqu'au courant de charge 300-mA pour le remplissage rapide
– 0,5% batteries précises Voltage Regulation (configurable de 3,6 V à 4,65 V dans étapes 10-mV)
– Courant configurable d'arrêt vers le bas au µA 500
– Moniteur de batterie basé par tension simple
• Solution fortement intégrée avec la petite empreinte de pas
– 2,5 millimètres X 2,5 paquet du millimètre WCSP et 6 composants externes pour la solution minimale
– Le bouton poussoir se réveillent et ont remis à zéro avec les minuteries réglables
– Gestion de chemin de puissance pour actionner le système et charger la batterie
– La gestion de chemin de puissance permet <50 nA="" Ship="" Mode="" Battery="" Quiescent="" Current="" for="" Longest="" Shelf="" Life="">
– le chargeur de batterie fonctionne à partir de 3,4 V – 5,5 VIN (5.5-V OVP/20-V tolérants)
– Goupilles consacrées pour la limite de courant d'entrée, le courant de charge, le courant d'arrêt, et la sortie de statut
Caractéristiques de BQ25120AYFPR
|
Mfr
|
Texas Instruments
|
|
Série
|
-
|
| Paquet | Bande et bobine (TR) Coupez la bande (les CT) |
|
Produit
|
BQ25120AYFPR
|
|
Chimie de batterie
|
Ion/polymère de lithium
|
|
Nombre de cellules
|
1
|
|
Actuel - chargeant
|
Constant - programmable
|
|
Caractéristiques programmables
|
Actuel
|
|
Protection de défaut
|
Au-dessus de la température, au-dessus de la tension, court-circuit
|
|
Courant de charge - maximum
|
300mA
|
|
Tension de paquet de batterie
|
4.2V
|
|
Tension - approvisionnement (maximum)
|
5.5V
|
|
Interface
|
² C D'I
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
25-XFBGA, DSBGA
|
|
Paquet de dispositif de fournisseur
|
25-DSBGA
|
|
Nombre bas de produit
|
BQ25120
|
D'autres caractéristiques de BQ25120AYFPR
• Contrôle de transmission d'I2C
– Tension et courant de charge
– Seuil d'arrêt
– Limite de courant d'entrée
– Seuil de VINDPM
– Options de minuterie
– Contrôle de commutateur de charge
– Contrôles pour des interruptions pour des défauts et le statut
– Ajustement de tension de sortie de système
– Ajustement de tension de sortie de LDO
gamme (̊ −10
Classifications environnementales et d'exportation
avec l'avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICATIONS de BQ25120AYFPR
• Montres intelligentes et d'autres dispositifs portables
• Accessoires de forme physique
• Accessoires médicaux de surveillance de la santé
• Jouets rechargeables
