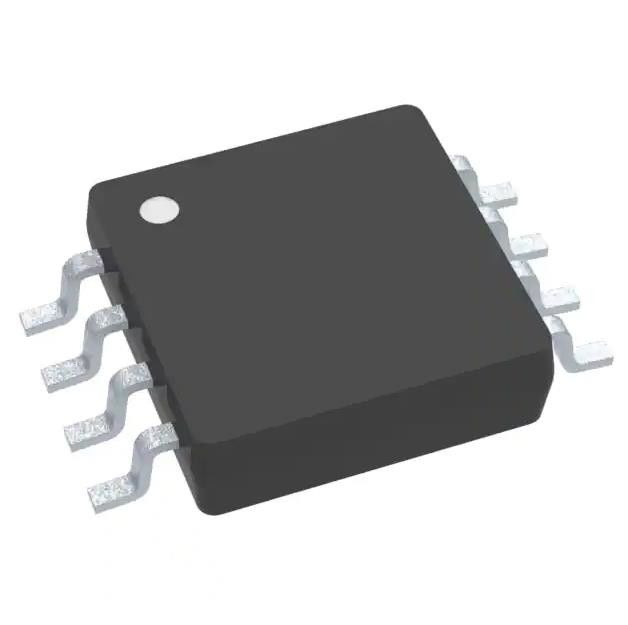

La tension de série de REF5025IDGKT mettent en référence IC a fixé 2.5V V ±0.05% 10 mA 8-VSSOP
Détails sur le produit:
Lieu d'origine: | original |
Nom de marque: | TI |
Certification: | Original |
Numéro de modèle: | REF5025IDGKR |
Conditions de paiement et expédition:
Quantité de commande min: | 1 |
---|---|
Prix: | negotiation |
Détails d'emballage: | Boîte de carton |
Délai de livraison: | jours 1-3working |
Conditions de paiement: | T/T |
Capacité d'approvisionnement: | 100 000 |
Détail Infomation |
|||
Tension - sortie (minute/fixe): | 2.5V | Actuel - sortie: | 10 mA |
---|---|---|---|
Tolérance: | ±0.05% | Actuel - polarisation d'entrée: | PA 5 |
Coefficient de température: | °C de 15h | Bruit - 0.1Hz à 10Hz: | 7.5µVpp/V |
Tension - entrée: | 2.7V | 18V |
Description de produit
La tension de série de REF5025IDGKT mettent en référence IC a fixé 2.5V V ±0.05% 10 mA 8-VSSOP
Caractéristiques de REF5025IDGKT
Entrée de FET : JeB = maximum de la PA 50 Entrée de FET : JeB = maximum de la PA 50 • Dérive de basse température :
– À haute teneur : °C de 15h (maximum)
– Standard-catégorie : °C de 20h (maximum)
• De grande précision :
– À haute teneur : 0,05% (maximum)
– Standard-catégorie : 0,1% (maximum)
• À faible bruit : 3 μVPP/V
• Excellente stabilité à long terme :
– 50 ppm/1000 heure 1000 premières heures (typiques) (VSSOP)
– 25 ppm/1000 heure en second lieu 2000 (typique) heures (VSSOP)
• Courant à haute production : ±10 mA
• Température ambiante : – 40°C à 125°C
TYPE
|
DESCRIPTION
|
---|---|
Catégorie
|
Circuits intégrés (IC)
Gestion de puissance (PMIC)
Référence de tension
|
Mfr
|
T I
|
Série
|
-
|
Statut de produit
|
Actif
|
Type de référence
|
Série
|
Type de sortie
|
Fixe
|
Tension - sortie (minute/fixe)
|
2.5V
|
Actuel - sortie
|
10 mA
|
Tolérance
|
±0.05%
|
Coefficient de température
|
°C de 15h
|
Bruit - 0.1Hz à 10Hz
|
7.5µVpp/V
|
Bruit - 10Hz à 10kHz
|
-
|
Tension - entrée
|
2.7V | 18V
|
Actuel - approvisionnement
|
1.2mA
|
Température de fonctionnement
|
-40°C | 125°C (VENTRES)
|
Montage du type
|
Bâti extérieur
|
Paquet/cas
|
8-TSSOP, 8-MSOP (0,118", largeur de 3.00mm)
|
Paquet de dispositif de fournisseur
|
8-VSSOP
|
Nombre bas de produit
|
REF5025
|
ATTRIBUT | DESCRIPTION |
---|---|
Statut de RoHS | ROHS3 conforme |
Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
Statut de PORTÉE | ATTEIGNEZ inchangé |
ECCN | EAR99 |
HTSUS | 8542.39.0001 |
Description de REF5025IDGKT
Le REF50xx est une famille d'à faible bruit, bas-dérive, références de tension de précision très haute. Ces références
soyez capable de la descente et de l'approvisionnement actuels, et ayez l'excellent règlement de ligne et de charge. Excellente dérive de la température (le °C) de 15h et de grande précision (0,05%) sont réalisés utilisant des techniques de conception de propriété industrielle. Ces caractéristiques, combinées avec très à faible bruit, font l'idéal de famille de REF50xx pour l'usage dans les systèmes par acquisition de données à haute précision. Chaque tension de référence est disponible dans les les deux haute catégorie (REF50xxIDGK et REF50xxID) et catégorie standard (REF50xxAIDGK et REF50xxAID). Les tensions de référence sont offertes dans 8 la goupille des paquets de VSSOP et de SOIC, et sont spécifiées – de 40°C à 125°C.
