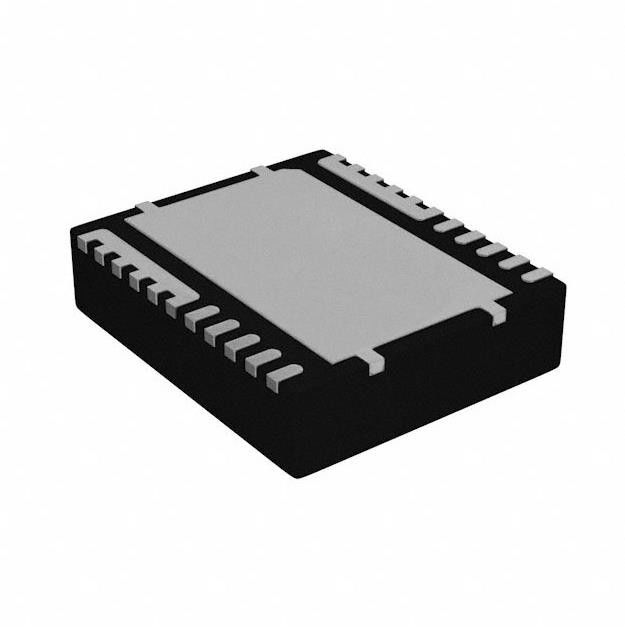

Convertisseurs CSD95372AQ5M Puce CI de puissance MOSFET 12-LSON-CLIP (5x6)
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | CSD95372AQ5M |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Actuel - sortie/Manche: | 60A | Actuel - production maximale: | 90A |
|---|---|---|---|
| Tension - approvisionnement: | 4.5V | 5.5V | Tension - charge: | 4.5V | 16V |
| Température de fonctionnement: | -55°C | 150°C (TJ) | Type de charge: | Inductif |
| Technologie: | Transistor MOSFET de puissance | Interface: | PWM |
Description de produit
Convertisseurs CSD95372AQ5M Puce CI de puissance MOSFET 12-LSON-CLIP (5x6)
Convertisseurs abaisseurs synchrones à pilote demi-pont MOSFET de puissance 12-LSON-CLIP (5x6)
Spécifications de CSD95372AQ5M
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Pilotes demi-pont complets | |
| Fabricant | Texas Instruments |
| Série | NexFET™ |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Configuration de sortie | Demi-pont |
| Applications | Convertisseurs Buck synchrones |
| Interface | PWM |
| Type de charge | Inductif |
| Technologie | MOSFET de puissance |
| Rds activé (typique) | - |
| Courant - Sortie / Canal | 60A |
| Courant - Sortie de crête | 90A |
| Tension - Alimentation | 4.5V ~ 5.5V |
| Tension - Charge | 4.5V ~ 16V |
| Température de fonctionnement | -55°C ~ 150°C (TJ) |
| Caractéristiques | Circuit d'amorçage, indicateur d'état |
| Protection contre les pannes | Surchauffe, Shoot-Through, UVLO |
| Type de montage | Montage en surface |
| Paquet/caisse | 12-PowerLFDFN |
| Ensemble d'appareils du fournisseur | CLIP 12-LSON (5x6) |
| Numéro de produit de base | CDD95372 |
CaractéristiquesdeCSD95372AQ5M
• Capacité de courant de fonctionnement continu de 60 A
• Efficacité du système de 92,4 % à 30 A
• Perte de puissance ultra-faible de 3,3 W à 30 A
• Fonctionnement haute fréquence (jusqu'à 2 MHz)
• Haute densité - Empreinte SON 5 x 6 mm
• Ensemble à très faible inductance
• Empreinte PCB optimisée pour le système
• Compatible avec les signaux PWM 3,3 V et 5 V
• Mode d'émulation de diode avec FCCM
• Sortie de température analogique
• Tensions d'entrée jusqu'à 16 V
• Entrée PWM à trois états
• Commutateur d'amorçage intégré
• Temps mort optimisé pour la protection contre les tirs
• Conformité RoHS – Placage des bornes sans plomb
• Sans halogène
ApplicationsdeCSD95372AQ5M
• Convertisseur abaisseur synchrone multiphase
– Applications haute fréquence
– Applications à courant élevé et à faible cycle de service
• Convertisseurs CC-CC de point de charge
• Cartes mémoire et graphiques
• Bureau et serveur VR11.x et VR12.x pour les convertisseurs Buck synchrones V-Core
Classifications environnementales et d'exportationdeCSD95372AQ5M
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH concernés |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
