La Manche 40V 25A 49A 2.5W 104W de la puce N d'IC de transistor de 8-PQFN FDMS8460
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | FDMS8460 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Vidangez à la tension de source (Vdss): | 40 V | Actuel - drain continu (identification) @ 25°C: | 25A (merci), 49A (comité technique) |
|---|---|---|---|
| Tension d'entraînement (Max Rds On, Min Rds On): | 4.5V, 10V | Le RDS sur (maximum) @ l'identification, Vgs: | 2.2mOhm @ 25A, 10V |
| Charge de porte (Qg) (maximum) @ Vgs: | 110 OR @ 10 V | Vgs (maximum): | ±20V |
| Surligner: | 8-PQFN FDMS8460,Puce d'IC du transistor FDMS8460,La Manche 40V 25A de la puce N d'IC |
||
Description de produit

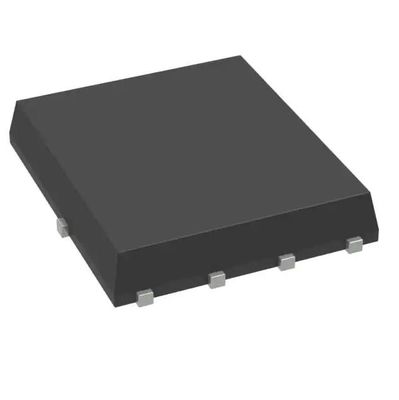

FDMS8460 N-canal 40 V 25A 49A 2.5W 104W 8-PQFN (5x6) de puce d'IC du transistor
Caractéristiques de FDMS8460
• Le RDS maximum (dessus) = 2,2 m à VGS = 10 V, identification = 25 A
• Le RDS maximum (dessus) = 3,0 m à VGS = 4,5 V, identification = 21,7 A
• Combinaison avancée de paquet et de silicium pour le bas RDS (dessus)
• Design d'emballage MSL1 robuste
• 100% UIL a examiné
• RoHS conforme
Attributs de produit de FDMS8460
|
Produit
|
FDMS8460
|
|
Type de FET
|
N-canal
|
|
Technologie
|
Transistor MOSFET (oxyde de métal)
|
|
Vidangez à la tension de source (Vdss)
|
40 V
|
|
Actuel - drain continu (identification) @ 25°C
|
25A (merci), 49A (comité technique)
|
|
Tension d'entraînement (Max Rds On, Min Rds On)
|
4.5V, 10V
|
|
Le RDS sur (maximum) @ l'identification, Vgs
|
2.2mOhm @ 25A, 10V
|
|
Identification de Vgs (Th) (maximum) @
|
3V @ 250µA
|
|
Charge de porte (Qg) (maximum) @ Vgs
|
110 OR @ 10 V
|
|
Vgs (maximum)
|
±20V
|
|
Capacité d'entrée (Ciss) (maximum) @ Vds
|
7205 PF @ 20 V
|
|
Caractéristique de FET
|
-
|
|
Dissipation de puissance (maximum)
|
2.5W (merci), 104W (comité technique)
|
|
Température de fonctionnement
|
-55°C | 150°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet de dispositif de fournisseur
|

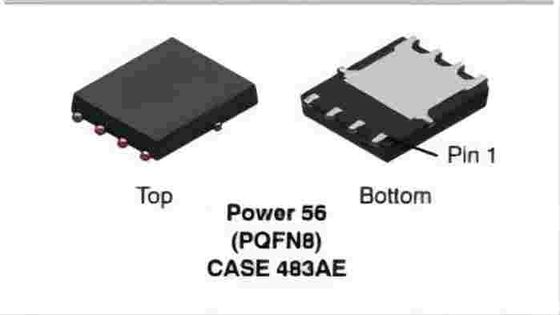

8-PQFN (5x6)
|
|
Paquet/cas
|
8-PowerTDFN
|
|
Nombre bas de produit
|
FDMS84
|
Applications de FDMS8460
Conversion de DC−DC
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Description générale de FDMS8460
Ce transistor MOSFET de N−Channel est utilisation produite SUR le processus avancé du POWERTRENCH® du semi-conducteur qui a été particulièrement travaillé pour réduire au minimum la résistance d'on−state mais maintenir la représentation de changement supérieure.
