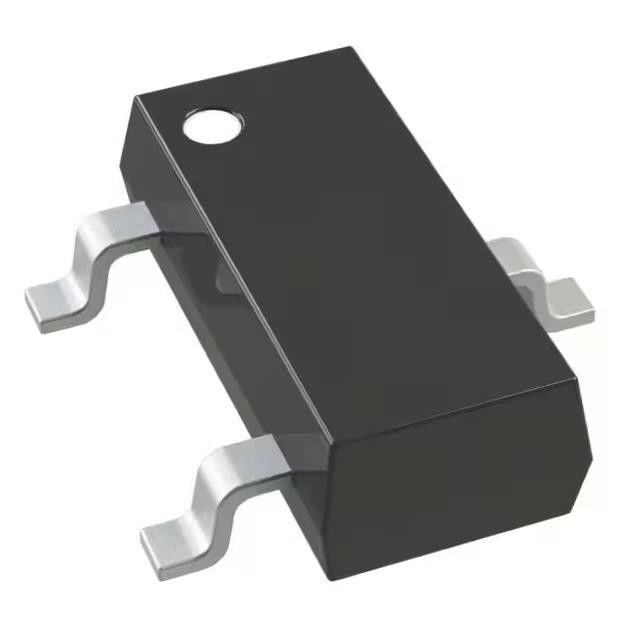

BSS138-7-F Transistor Circuit intégré 50V 200mA N Channel Mosfet IC SOT-23-3
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | BSS138-7-F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Vidangez à la tension de source (Vdss): | 50 V | Actuel - drain continu (identification) @ 25°C: | 220mA (ventres) |
|---|---|---|---|
| Tension d'entraînement (Max Rds On, Min Rds On): | 10V | Le RDS sur (maximum) @ l'identification, Vgs: | 3.5Ohm @ 220mA, 10V |
| Identification de Vgs (Th) (maximum) @: | 1.5V @ 250µA | Température de fonctionnement: | -55°C | 150°C (TJ) |
| Surligner: | BSS138-7-F CI Mosfet canal N,50V 200mA BSS138-7-F,SOT-23-3 Circuit intégré de transistor |
||
Description de produit
BSS138-7-F Transistor IC Chip N-Channel 50V 200mA 300mW Montage en surface SOT-23-3
Caractéristiques de BSS138-7-F
Faible résistance à l'allumage
Tension de seuil de grille basse
Faible capacité d'entrée
Vitesse de commutation rapide
Faible fuite d'entrée/sortie
Totalement sans plomb et entièrement conforme RoHS (Remarques 1 et 2)
Sans halogène ni antimoine.Dispositif "vert" (Remarque 3)
Pour les applications automobiles nécessitant un changement spécifique
Attributs du produitdeBSS138-7-F
|
Produit
|
BSS138-7-F
|
|
Type FET
|
Canal N
|
|
Technologie
|
MOSFET (oxyde métallique)
|
|
Tension drain à source (Vdss)
|
50V
|
|
Courant - Vidange continue (Id) @ 25°C
|
200mA (Ta)
|
|
Tension d'entraînement (Max Rds activé, Min Rds activé)
|
10V
|
|
Rds On (Max) @ Id, Vgs
|
3,5 ohms à 220 mA, 10 V
|
|
Vgs(th) (Max) @ Id
|
1,5 V à 250 µA
|
|
Vg (Max)
|
±20V
|
|
Capacité d'entrée (Ciss) (Max) @ Vds
|
50 pF à 10 V
|
|
Fonction FET
|
-
|
|
Dissipation de puissance (maximale)
|
300mW (Ta)
|
|
Température de fonctionnement
|
-55°C ~ 150°C (TJ)
|
|
Type de montage
|
Montage en surface
|
|
Ensemble d'appareils du fournisseur
|
SOT-23-3
|
|
Paquet/caisse
|
TO-236-3, SC-59, SOT-23-3
|
|
Numéro de produit de base
|
BSS138
|
Données mécaniques de BSS138-7-F
Cas : SOT23
Matériau du boîtier : plastique moulé.Classification d'inflammabilité UL
Classement 94V-0
Sensibilité à l'humidité : Niveau 1 selon J-STD-020
Bornes : finition en étain mat recuit sur une grille de connexion en alliage 42
(Placage sans plomb).Soudable selon MIL-STD-202, Méthode 208
Connexions des bornes : voir le schéma
Poids : 0,008 gramme (approximatif)
| Numéro d'article | Cas | Emballage |
| BSS138-7-F | SOT23 (Norme) | 3000/bande et bobine |
| BSS138-13-F | SOT23 (norme) | 10000/bande et bobine |
