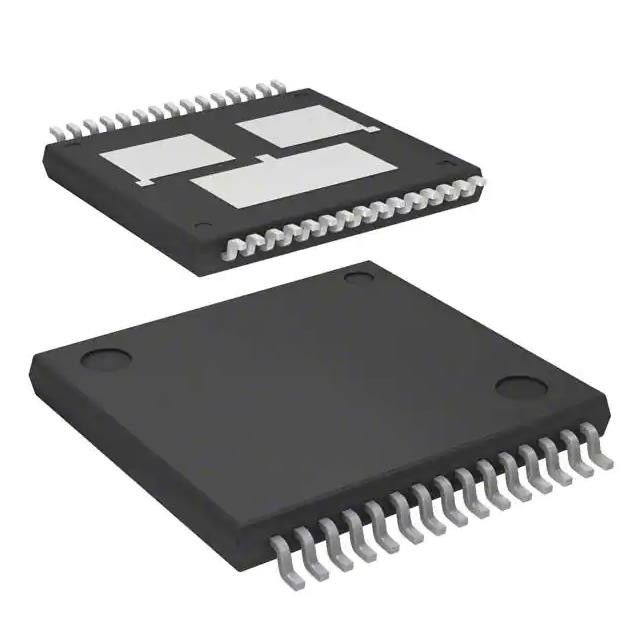

VNH5019ATR-E Transistor IC Chip Multipwrso 30 MTR DRV 5.5V-24V
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | VNH5019ATR-E |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Applications: | Des véhicules à moteur | Actuel - sortie: | 30A |
|---|---|---|---|
| Tension - approvisionnement: | 5.5V | 24V | Tension - charge: | 5.5V | 24V |
| Température de fonctionnement: | -40°C | 150°C (TJ) | Montage du type: | Bâti extérieur |
| Paquet/cas: | 30-PowerSOP (0,630 po, 16,00 mm de largeur) | Paquet de dispositif de fournisseur: | MultiPowerSO-30 |
| Surligner: | Circuit intégré de transistor VNH5019ATR-E,puce IC multipwrso 30,5.5V puce IC de transistor |
||
Description de produit
VNH5019ATR-E Transistor Ic Chip Mtr Drv 5.5-24v Multipwrso-30
Pilote de moteur MOSFET de puissance parallèle, PWM MultiPowerSO-30
Spécifications de VNH5019ATR-E
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Pilotes de moteur, contrôleurs | |
| Fabricant | STMicroelectronics |
| Série | ECOPACK®, VIPower™ |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Type de moteur - Pas à pas | - |
| Type de moteur - CA, CC | CC brossé |
| Fonction | Pilote - Entièrement intégré, étage de contrôle et de puissance |
| Configuration de sortie | Demi-pont (2) |
| Interface | Parallèle, PWM |
| Technologie | MOSFET de puissance |
| Résolution d'étape | - |
| Applications | Automobile |
| Courant - Sortie | 30A |
| Tension - Alimentation | 5.5V ~ 24V |
| Tension - Charge | 5.5V ~ 24V |
| Température de fonctionnement | -40°C ~ 150°C (TJ) |
| Type de montage | Montage en surface |
| Paquet/caisse | 30-PowerSOP (0,630", 16,00 mm de largeur) |
| Ensemble d'appareils du fournisseur | MultiPowerSO-30 |
| Numéro de produit de base | VNH5019 |
Les caractéristiques deVNH5019ATR-E
• Qualifié AEC-Q100
• ECOPACK® : sans plomb et conforme RoHS
• Courant de sortie : 30 A
• Entrées compatibles CMOS 3 V
• Arrêt en cas de sous-tension et de surtension
• Protection contre la conduction croisée
• Limitation de courant
• Très faible consommation d'énergie en veille
• Fonctionnement PWM jusqu'à 20 kHz
• Protection contre:
• Perte de terrain et perte de VCC
• Sortie de détection de courant proportionnelle au courant du moteur
• Sortie de pompe de charge pour protection contre l'inversion de polarité
• Sortie protégée contre les courts-circuits à la terre et les courts-circuits à VCC
Demandes deVNH5019ATR-E
Le VHN5019A-E est un pilote de moteur à pont completdestiné à une large gamme d'automobilesapplications.L'appareil intègre undeux haut-parleurs monolithiques et deux bas-côtéscommutateurs.Le commutateur de conducteur côté haut est conçuen utilisant la technologie bien connue et éprouvée de STMicroelectronics
technologie propriétaire VIPower® M0 qui permetd'intégrer efficacement sur un même die un vraiMOSFET de puissance avec uncircuit de signalisation/protection.
Classifications environnementales et d'exportation deVNH5019ATR-E
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
