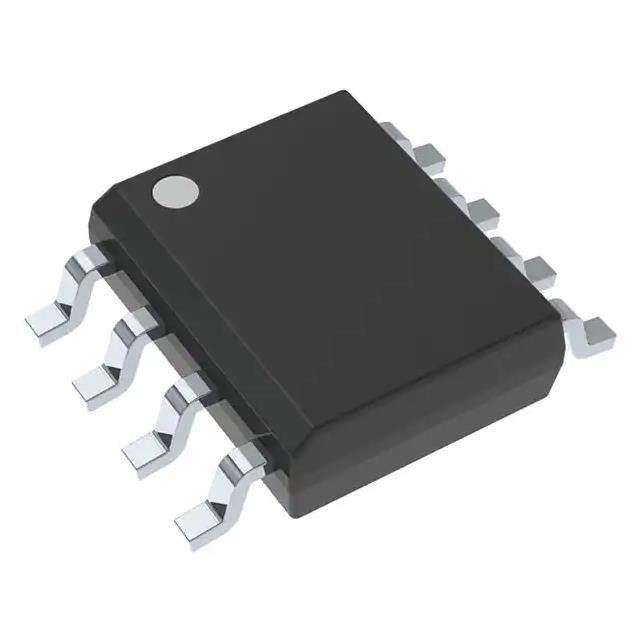

TCAN1051VDRQ1 circuit intégré IC Chip Transceiver Half 1/1 8SOIC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TCAN1051VDRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type: | Émetteur-récepteur |
|---|---|---|---|
| Protocole: | CANbus | Nombre de conducteurs/de récepteurs: | 1/1 |
| Duplex: | Moitié | Hystérésis de récepteur: | 120 système mv |
| Débit: | 2Mbps | Tension - approvisionnement: | 4.5V | 5.5V |
| Surligner: | TCAN1051VDRQ1,8SOIC IC Chip Transceiver,TCAN1051VDRQ1 circuit IC |
||
Description de produit
Moitié 1/1 8soic d'émetteur-récepteur de puce d'IC du circuit intégré TCAN1051VDRQ1
1/1 émetteur-récepteur demi CANbus 8-SOIC
Caractéristiques de TCAN1051VDRQ1
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Interface | |
| Conducteurs, récepteurs, émetteurs-récepteurs | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100 |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Type | Émetteur-récepteur |
| Protocole | CANbus |
| Nombre de conducteurs/de récepteurs | 1/1 |
| Duplex | Moitié |
| Hystérésis de récepteur | 120 système mv |
| Débit | 2Mbps |
| Tension - approvisionnement | 4.5V | 5.5V |
| Température de fonctionnement | -55°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 8-SOIC (0,154", largeur de 3.90mm) |
| Paquet de dispositif de fournisseur | 8-SOIC |
| Nombre bas de produit | TCAN1051 |
Caractéristiques de TCAN1051VDRQ1
• L'AEC Q100 : Qualifié pour des applications des véhicules à moteur
– Catégorie 1 de la température : -40°C à 125°C, MERCI
– Niveau de classification de HBM : ±16 kilovolt
– Niveau ±1500 V de classification de CDM
• Rencontre le 11898-2:2016 d'OIN et
Normes de couche physique de 11898-5:2007 d'OIN
• Sécurité-capable fonctionnel
– Documentation disponible pour faciliter la conception fonctionnelle de système de sûreté
• “Turbo” PEUT :
– Tous les dispositifs soutiennent la BOÎTE classique et 2 MbpsCAN FD (débit fluctuant) et options de « G » soutiennent 5 Mbps
– Le timesand court et symétrique de retard de propagation font une boucle rapidement des périodes pour la marge de synchronisation augmentée
– Des débits plus élevés dans les réseaux chargés de BOÎTE
• Représentation d'EMC : appuis SAE J2962-2 et IEC62228-3 (jusqu'à 500 Kbps) sans modechoke commun
• La chaîne de tension d'entrée-sortie soutient 3,3 V et 5 V MCUs
• Comportement passif idéal si unpowered
– Les terminaux d'autobus et de logique sont à grande impédance (le noload)
– Puissance haut/bas avec l'onbus libre d'opération de problème et la sortie de RXD
• Caractéristiques de protection
– Protection du CEI ESD jusqu'à ±15 kilovolt
– Protection de défaut d'autobus : ±58 V (variantes de non-H) et ±70 V (variantes de H)
– Protection de sousvoltage terminaux sur de VCC et d'es (Vvariants seul) approvisionnement
– Temps dominant de conducteur (TXD DTO) - Datarates vers le bas à 10 Kbps
– Protection thermique d'arrêt (DST)
• Tension d'entrée commune de mode de récepteur : ±30 V
• Retard typique de boucle : 110 NS
• Les températures de jonction – de 55°C à 150°C
• Disponible dans SOIC (8) paquet et leadlessVSON (8) paquet (3,0 millimètres X 3,0 millimètres) avec la capacité optique automatisée améliorée d'inspection (AOI)
Applications de TCAN1051VDRQ1
• Des véhicules à moteur et transport
• Tous les dispositifs soutiennent les réseaux fortement chargés de BOÎTE
• Applications des machines lourdes ISOBUS – OIN 11783
Classifications environnementales et d'exportation de TCAN1051VDRQ1
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
