Généraliste 16SSOP d'OIN 4CH de la puce DGTL d'IC de transistor de 2500VRMS ISO7140CCDBQR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ISO7140CCDBQR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| TpLH/tpHL d'isolement de retard de propagation de Powerate (maximum): | Non | Nombre de canaux: | 4 |
|---|---|---|---|
| Entrées - côté 1/Side 2: | 4/0 | Type de la Manche: | Unidirectionnel |
| Tension - isolement: | 2500Vrms | Immunité passagère de mode commun (minute): | 25kV/µs |
| Débit: | 50Mbps | TpLH/tpHL de retard de propagation (maximum): | 35ns, 35ns |
| Surligner: | 2500VRMS ISO7140CCDBQR,Transistor IC d'ISO7140CCDBQR,4CH transistor IC du généraliste 16SSOP |
||
Description de produit

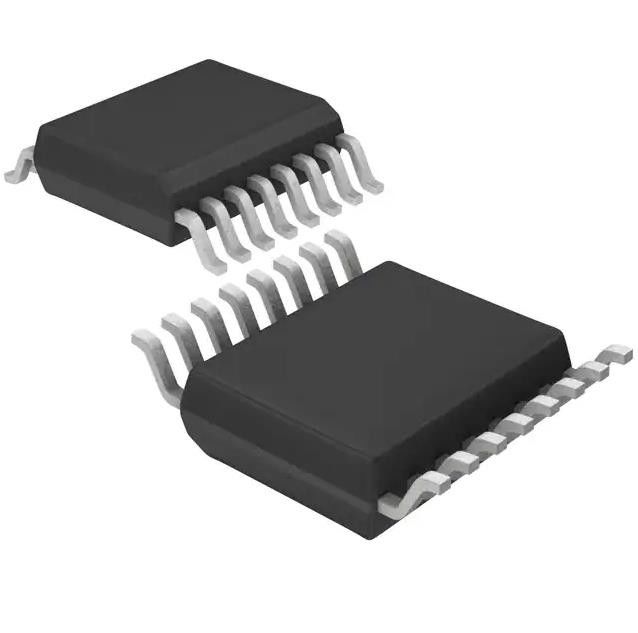

Généraliste 16ssop du transistor IC Chip Dgtl Iso 2500vrms 4ch d'ISO7140CCDBQR
La Manche d'usage universel 50Mbps 25kV/µs CMTI 16-SSOP (0,154", largeur de l'isolant 2500Vrms 4 de Digital de 3.90mm)
Caractéristiques d'ISO7140CCDBQR
| TYPE | DESCRIPTION |
| Catégorie | Isolants |
| Isolants de Digital | |
| Mfr | Texas Instruments |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Technologie | Accouplement capacitif |
| Type | Usage universel |
| Puissance d'isolement | Non |
| Nombre de canaux | 4 |
| Entrées - côté 1/Side 2 | 4/0 |
| Type de la Manche | Unidirectionnel |
| Tension - isolement | 2500Vrms |
| Immunité passagère de mode commun (minute) | 25kV/µs |
| Débit | 50Mbps |
| TpLH/tpHL de retard de propagation (maximum) | 35ns, 35ns |
| Déformation de durée d'impulsion (maximum) | 3ns |
| Temps de hausse/automne (type) | 2ns, 2ns |
| Tension - approvisionnement | 2.7V | 5.5V |
| Température de fonctionnement | -40°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 16-SSOP (0,154", largeur de 3.90mm) |
| Paquet de dispositif de fournisseur | 16-SSOP |
| Nombre bas de produit | ISO7140 |
Caractéristiques d'ISO7140CCDBQR
• Taux de signalisation maximum : 50 Mbps (avec approvisionnements 5-V)
• Conception robuste avec le filtre intégré
• Option de sortie de défaut basse (suffixe F)
• Consommation de puissance faible, ICC typique par Manche (avec approvisionnements 3.3-V) :
– ISO7131 : 1,5 mA chez 1 Mbps, 2,6 mA à 25 Mbps
– ISO7140 : 1 mA chez 1 Mbps, 2,3 mA à 25 Mbps
– ISO7141 : 1,3 mA chez 1 Mbps, 2,6 mA à 25 Mbps
• Bas retard de propagation : 23 NS typiques (approvisionnements 3.3-V)
• Température ambiante large : – 40°C à 125°C
• immunité 50-kV/µs passagère, typique
• Longue durée avec la barrière de l'isolement SiO2
• Fonctionne à partir des niveaux de l'approvisionnement 2.7-V, 3.3-V, et 5-V et de la logique
• Petit paquet QSOP-16
• Sécurité et autorisations réglementaires
– Isolement 2500-VRMS pour 1 minute par UL 1577
– Isolement 4242-VPK par VDE DIN V V 0884-10
(VDE V 0884-10) : 2006-12, tension locale de 566 VPK
– Avis d'acceptation composant de CSA 5A, normes d'équipement d'extrémité du CEI 60950-1 et du CEI 61010-1
– Certification de CQC par gigaoctet 4943.1-2011
Applications d'ISO7140CCDBQR
• Isolement polyvalent
– Fieldbus industriel
– Profibus
– Modbus™
– Bus de données de DeviceNet
– RS-232, RS-485
– Interface périphérique périodique
Classifications environnementales et d'exportation d'ISO7140CCDBQR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 2 (1 an) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
