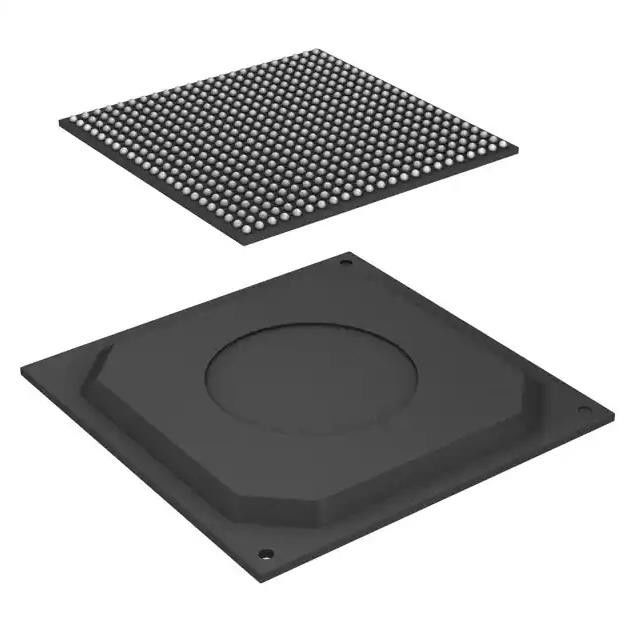

Transistor IC Chip Ic Mpu I.Mx53 800mhz 529fbga de MCIMX537CVV8C
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | MCIMX537CVV8C |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Série: | i.MX53 | Paquet: | Plateau |
|---|---|---|---|
| Statut de produit: | Obsolète | Processeur de noyau: | ARM® Cortex®-A8 |
| Nombre de noyaux/de largeur d'autobus: | 1 noyau, à 32 bits | Vitesse: | 800MHz |
| Co-Processors/DSP: | Multimédia; NEON™ SIMD | RAM Controllers: | LPDDR2, DDR2, DDR3 |
Description de produit
Transistor IC Chip Ic Mpu I.Mx53 800mhz 529fbga de MCIMX537CVV8C
Noyau d'IC i.MX53 1 de microprocesseur d'ARM® Cortex®-A8, 800MHz à 32 bits 529-FBGA (19x19)
Caractéristiques de MCIMX537CVV8C
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microprocesseurs | |
| Mfr | NXP USA Inc. |
| Série | i.MX53 |
| Paquet | Plateau |
| Statut de produit | Obsolète |
| Processeur de noyau | ARM® Cortex®-A8 |
| Nombre de noyaux/de largeur d'autobus | 1 noyau, à 32 bits |
| Vitesse | 800MHz |
| Co-Processors/DSP | Multimédia ; NEON™ SIMD |
| RAM Controllers | LPDDR2, DDR2, DDR3 |
| Accélération de graphiques | Oui |
| Contrôleurs d'affichage et d'interface | Clavier numérique, affichage à cristaux liquides |
| Ethernet | 10/100Mbps (1) |
| SATA | SATA 1.5Gbps (1) |
| USB | USB 2,0 (2), USB 2,0 + PHY (2) |
| Tension - entrée-sortie | 1.3V, 1.8V, 2.775V, 3.3V |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Dispositifs de sécurité | Le BRAS TZ, sécurité de botte, la cryptographie, RTIC, Fusebox sûr, JTAG sûr, la mémoire sûre, RTC sûr, trifouillent la détection |
| Montage du type | Bâti extérieur |
| Paquet/cas | 529-FBGA |
| Paquet de dispositif de fournisseur | 529-FBGA (19x19) |
| Interfaces supplémentaires | 1-Wire, AC'97, BOÎTE, ² C, ² S, MMC/SD, SAI, SPI, SSI, UART d'I d'I |
| Nombre bas de produit | MCIMX537 |
Caractéristiques de MCIMX537CVV8C
Le processeur d'applications des multimédia i.MX53 (AP) est basé sur la plate-forme de BRAS, qui a les caractéristiques thefollowing :
• Instruction MMU, L1 et cachette des données L1
• Cachette L2 unifiée
• Fréquence maximum du noyau (néon y compris, cachette VFPv3 et L1) : 800 mégahertz
• Coprocesseur au néon (milieu de SIMD traitant l'architecture) et coprocesseur de virgule flottante de vecteur (VFP-Lite) soutenant VFPv3
• TrustZone le système mémoire comprend les composants suivants :
• De niveau 1 cachette :
— Instruction (K byte 32)
— Données (K byte 32)
• Cachette de niveau 2 :
— Instruction et données unifiées (K byte 256)
• Mémoire (interne) du niveau 2 :
— ROM de botte, y compris HAB (K byte 64)
— Multimédia internes/partagés, RAM à accès rapide (K byte 128)
— RAM sûr/non-sûr (K byte 16)
• Interfaces externes de mémoire :
— 16/32-bit DDR2-800, LV-DDR2-800 ou DDR3-800 jusqu'à 2 G-octet
— LPDDR2 à 32 bits
— 8/16-bit éclair du non-et SLC/MLC, jusqu'à 66 mégahertz, CCE 4/8/14/16-bit
— 8/16-bit NI éclair, PSRAM, et RAM cellulaire.
— mode multiplexé NI éclair à 32 bits, PSRAM et RAM cellulaire.
— (mode de DTACK) interface asynchrone à 8 bits d'EIM.
— Toutes les goupilles d'EIM muxed sur d'autres interfaces (données avec des goupilles de NFC). La logique muxing d'entrée-sortie choisit le port d'EIM, en tant que muxing primaire à la botte de système.
— Samsung OneNAND™ et a contrôlé le non-et comprenant l'eMMC rév. jusqu'à 4,4 (dans I/Omode muxed)
Le système i.MX53 est établi autour du système suivant sur des interfaces de puce :
• AMBA 64-bit AXI v1.0 autobus-a employé par la plate-forme de BRAS, les accélérateurs de multimédia (tels que VPU, IPU, GPU3D, GPU2D) et le contrôleur externe de mémoire (EXTMC) fonctionnant à 200 mégahertz.
• AMBA à 32 bits AHB 2,0 autobus-a employé par le reste des périphériques de maître d'autobus fonctionnant à 133 mégahertz.
• autobus autobus-périphérique à 32 bits d'IP utilisé pour le contrôle (et le trafic de données lent) des la plupart des périphériques de système fonctionnant à 66 mégahertz.
Applications de MCIMX537CVV8C
— Trois ports I2S/SSI/AC97, soutenant jusqu'à 1,4 Mbps, chacun relié à l'audio
multiplexeur
(AUDMUX) fournissant quatre ports externes.
— Cinq ports d'UART RS232, jusqu'à 4,0 Mbps chacun. On soutient 8 le fil, les autres quatre
appui
4-wire.
— Deux ports augmentés à grande vitesse de CSPI (ECSPI) plus un port de CSPI
— Trois I2
Ports de C, soutenant 400 Kbps
— Contrôleur rapide d'Ethernet, conçu pour être conforme avec IEEE1588 V1, 10/100
Mbps
— Deux interfaces de réseau de secteur de contrôleur (FlexCAN), 1 Mbps chacun
— Sony Phillips Digital Interface (SPDIF), Rx et Tx
— Port principal de protection (KPP)
— Deux modulateurs de largeur d'impulsion (PWM)
— GPIO avec des capacités d'interruption
Classifications environnementales et d'exportation de MCIMX537CVV8C
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
