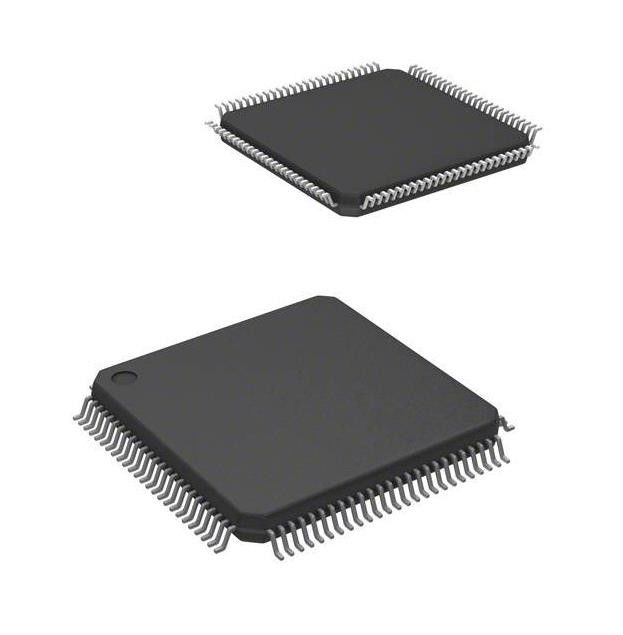

Transistor IC Chip Ic Mcu 32bit 256kb 100lqfp instantané de MC56F84789VLL
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | MC56F84789VLL |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | NXP USA Inc. | Série: | 56F8xxx |
|---|---|---|---|
| Paquet: | Plateau | Statut de produit: | Actif |
| Processeur de noyau: | 56800EX | Capacité de mémoire: | à un noyau à 32 bits |
| Vitesse: | 100MHz | Connectivité: | CANbus, ² C, LINbus, SCI, S d'I |
Description de produit
Transistor IC Chip Ic Mcu 32bit 256kb 100lqfp instantané de MC56F84789VLL
Microcontrôleur IC 100MHz à un noyau à 32 bits 256KB (256K X 8) 100-LQFP INSTANTANÉ (14x14) de 56800EX 56F8xxx
Caractéristiques de MC56F84789VLL
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | NXP USA Inc. |
| Série | 56F8xxx |
| Paquet | Plateau |
| Statut de produit | Actif |
| Processeur de noyau | 56800EX |
| Capacité de mémoire | à un noyau à 32 bits |
| Vitesse | 100MHz |
| Connectivité | CANbus, ² C, LINbus, SCI, SPI d'I |
| Périphériques | L'arrêt partiel détectent/remises, DMA, LVD, POR, PWM, WDT |
| Nombre d'entrée-sortie | 86 |
| Capacité de la mémoire de programme | 256KB (256K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | 2K X 8 |
| RAM Size | 32K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 3V | 3.6V |
| Convertisseurs de données | A/D 16x12b, 16x16b ; D/A 1x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 105°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 100-LQFP |
| Paquet de dispositif de fournisseur | 100-LQFP (14x14) |
| Nombre bas de produit | MC56F84 |
Caractéristiques de MC56F84789VLL
• Cette famille des contrôleurs de signal numérique (DSCs) est basée sur le noyau 56800EX à 32 bits. Chaque dispositif combine, sur une puce simple, la capacité de traitement d'un DSP et la fonctionnalité d'un MCU avec un ensemble flexible de périphériques de soutenir beaucoup d'applications de cible :
– Contrôle industriel
– Appareils ménagers
– Capteurs intelligents
– Le feu et systèmes de sécurité
– alimentation d'énergie de Commuter-mode et gestion de puissance
– Alimentation d'énergie non interruptible (UPS)
– Générateur solaire et d'énergie éolienne
– Doser de puissance
– Contrôle de moteur (ACIM, BLDC, PMSM, SR, de pas)
– Machines-outils tenues dans la main
– Disjoncteur
– Dispositif médical/équipement
– Instrumentation
– Éclairage
• DSC a basé sur le noyau 56800EX à 32 bits
– Jusqu'à 100 MIPS à 100 mégahertz de fréquence de noyau
– Fonctionnalité de DSP et de MCU dans une architecture unifiée et C-efficace
• mémoire de Sur-puce
– Mémoire instantanée de jusqu'à 288 KBs (256 KB + 32 KBs), incluant jusqu'à 32 KBs FlexNVM
– Jusqu'à 32 KBs RAM
– Jusqu'à 2 KBs FlexRAM avec la capacité d'EEE
– Exécution du programme de 100 mégahertz des les deux mémoire instantanée interne et RAM
– de la mémoire instantanée et RAM de Sur-puce peuvent être tracés dans des espaces mémoire de programme et de données
• Analogue – deux ultra-rapides, 8 canaux, 12 CDA mordus avec x2 dynamique, amplificateur x4 programmable
– Un 20 canal, CDA de 16 bits
– Quatre comparateurs analogues avec intégré 6 références du bit DAC
– Un 12 bit DAC
• PWMs et minuteries
– Deux modules d'eFlexPWM avec jusqu'à 24 sorties de PWM, une comprenant 8 canaux avec le placement de haute résolution de NanoEdge
– Minuterie de 16 bits du quadruple deux (2 x 4 minuteries de 16 bits)
– Deux rythmeurs périodiques (puits)
– Un décodeur de quadrature
– Deux blocs programmables de retard (PDBs)
• Interfaces de communication
– Trois modules alignés ultra-rapides de SCI (QSCI) avec
Fonctionnalité slave de LIN
– Jusqu'à trois modules alignés de SPI (QSPI)
– Deux ports SMBus-compatibles d'I2C
– Un module flexible de réseau de secteur de contrôleur (FlexCAN)
• Sécurité et intégrité
– Générateur cyclique du contrôle par redondance (centre de détection et de contrôle)
– Ordinateur actionnant correctement le chien de garde (de CANNETTE DE FIL)
– Moniteur externe de chien de garde (EWM)
• Horloges
– Deux oscillateurs à relaxation de sur-puce : 8 mégahertz (400 kilohertz au mode veille) et 32 kilohertz
– Oscillateur de cristal/résonateur
• Système
– Contrôleur DMA
– Intégré puissance-sur la remise (POR) et le module de basse tension de remise de l'interruption (LVI) et de l'arrêt partiel
– Connexion intermodulée de barre transversale
– Émulation de sur-puce de JTAG/enhanced (EOnCE) pour l'élimination des imperfections discrète et en temps réel
Comparateur de MC56F84789VLL
• Pleine gamme de comparaison de rail-à-rail
• Soutien des modes élevés et à vitesse réduite
• La source d'entrée sélectionnable inclut les goupilles externes et le DACs interne
• Polarité programmable de sortie
• 6 bit DAC programmable comme référence de tension par comparateur
• Trois niveaux programmables d'hystérésis
• Interruption sélectionnable sur le lever-bord, le tomber-bord, ou le cabillot d'un résultat de comparateur
Classifications environnementales et d'exportation de MC56F84789VLL
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
