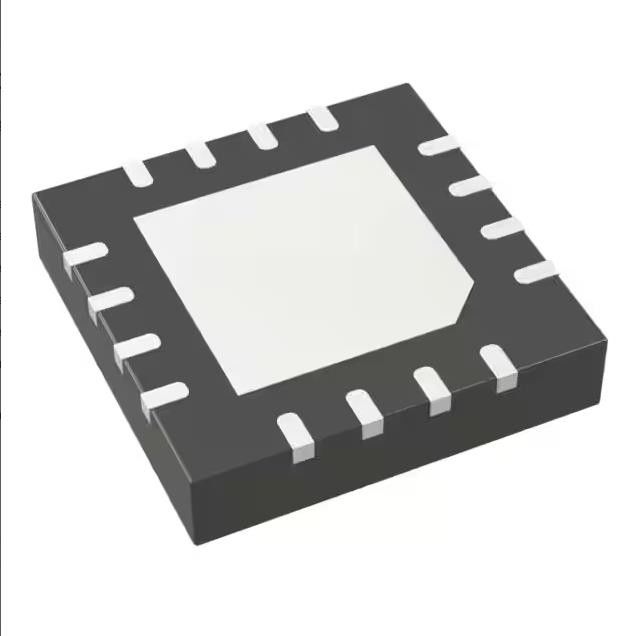

ADG1604BCPZ-REEL7 transistor IC Chip Switch Sp 4tx1 1.1ohm 16lfcsp
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ADG1604BCPZ-REEL7 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Circuit de commutateur: | SP4T |
|---|---|---|---|
| Circuit de multiplexeur/démultiplexeur: | 4h01 | Nombre de circuits: | 1 |
| Résistance de Sur-état (maximum): | 1.1Ohm | Assortiment de canal en canal (ΔRon): | 30mOhm |
| Tension - approvisionnement, simple (V+): | 3.3V | 16V | Tension - approvisionnement, double (V±): | ±3.3V | 8V |
Description de produit
ADG1604BCPZ-REEL7 commutateur Sp4tx1 1.1ohm 16lfcsp de puce du transistor IC
1 4:1 1.1Ohm 16-LFCSP-VQ (4x4) de commutateur d'IC de circuit
Caractéristiques d'ADG1604BCPZ-REEL7
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Interface | |
| Commutateurs analogues, multiplexeurs, démultiplexeurs | |
| Mfr | Analog Devices Inc. |
| Série | - |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Statut de produit | Actif |
| Circuit de commutateur | SP4T |
| Circuit de multiplexeur/démultiplexeur | 4h01 |
| Nombre de circuits | 1 |
| Résistance de Sur-état (maximum) | 1.1Ohm |
| Assortiment de canal en canal (ΔRon) | 30mOhm |
| Tension - approvisionnement, simple (V+) | 3.3V | 16V |
| Tension - approvisionnement, double (V±) | ±3.3V | 8V |
| Temps de commutateur (tonne, dandy) (maximum) | 95ns, 173ns |
| Largeur de bande de -3db | 19MHz |
| Injection de charge | 125pC |
| Capacité de la Manche (CS (), CD ()) | 60pF, 270pF |
| Actuel - fuite (EST ()) (Maximum) | 200pA |
| Interférence | -70dB @ 1MHz |
| Température de fonctionnement | -40°C | 125°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 16-VQFN a exposé la protection, CSP |
| Paquet de dispositif de fournisseur | 16-LFCSP-VQ (4x4) |
| Nombre bas de produit | ADG1604 |
Caractéristiques d'ADG1604BCPZ-REEL7
•1 Ω typique sur la résistance
•0,2 Ω sur la planéité de résistance
•Opération de double-approvisionnement de ±3.3 V à de ±8 V
•3,3 opération de simple-approvisionnement de V à de 16 V
•Aucun approvisionnement de VL requis
•3 entrées logique-compatibles de V
•opération de Rail-à-rail
•Courant continu par canal
•LFCSP : 504 mA
•TSSOP : 315 mA
•14-lead TSSOP et 16 avances, 4 millimètres de × 4 millimètre LFCSP
Applications d'ADG1604BCPZ-REEL7
• Systèmes de communication
• Systèmes médicaux
• Cheminement de signal audio
• Cheminement de signal vidéo
• Équipement de test automatique
• Systèmes par acquisition de données
• Systèmes à piles
• Systèmes d'échantillonnage et de stockage
• Remplacements de relais
Classifications environnementales et d'exportation d'ADG1604BCPZ-REEL7
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
