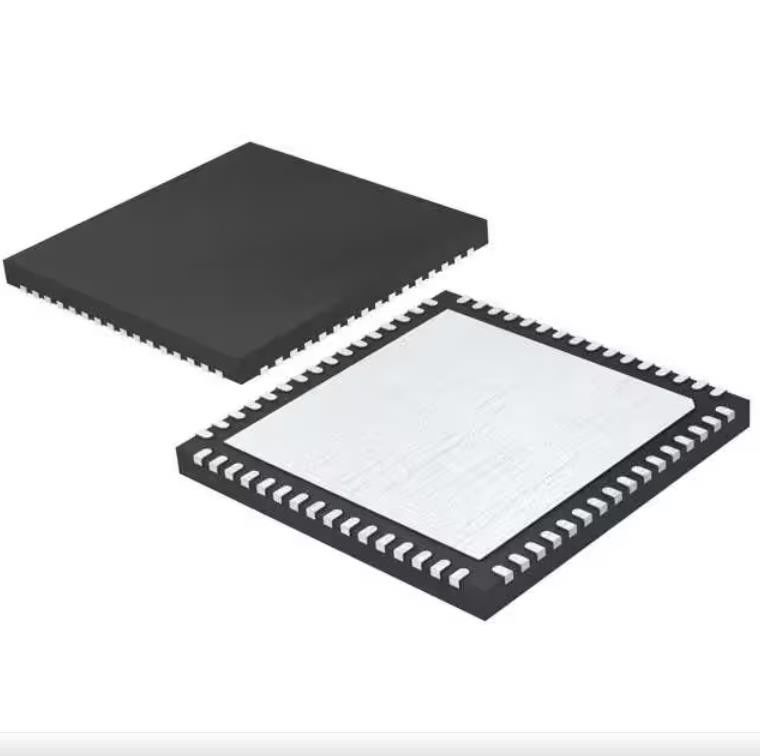

Circuit intégré Chip Mcu 16bit 64kb 64vqfn instantané de MSP430F5247IRGCR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | MSP430F5247IRGCR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Processeur de noyau: | MSP430 CPUXV2 |
|---|---|---|---|
| Capacité de mémoire: | de 16 bits | Vitesse: | 25MHz |
| Connectivité: | ² C, IrDA, SPI, UART/USART d'I | Périphériques: | L'arrêt partiel détectent/remises, DMA, POR, PWM, WDT |
| Nombre d'entrée-sortie: | 53 | Capacité de la mémoire de programme: | 64KB (64K X 8) |
Description de produit
Circuit intégré Chip Mcu 16bit 64kb 64vqfn instantané de MSP430F5247IRGCR
Microcontrôleur IC 25MHz de 16 bits 64KB (64K X 8) 64-VQFN INSTANTANÉ (9x9) de MSP430 CPUXV2 MSP430F5xx
Caractéristiques de MSP430F5247IRGCR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Texas Instruments |
| Série | MSP430F5xx |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Processeur de noyau | MSP430 CPUXV2 |
| Capacité de mémoire | de 16 bits |
| Vitesse | 25MHz |
| Connectivité | ² C, IrDA, SPI, UART/USART d'I |
| Périphériques | L'arrêt partiel détectent/remises, DMA, POR, PWM, WDT |
| Nombre d'entrée-sortie | 53 |
| Capacité de la mémoire de programme | 64KB (64K X 8) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | - |
| RAM Size | 8K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 1.8V | 3.6V |
| Convertisseurs de données | A/D 12x10b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 64-VFQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 64-VQFN (9x9) |
| Nombre bas de produit | MSP430F5247 |
Caractéristiques de MSP430F5247IRGCR
• Basse gamme d'approvisionnement-tension : 3,6 V vers le bas à 1,8 V
• Puissance très réduite
– Mode actif (AM) : toutes les horloges système 290 µA/MHz actifs à 8 mégahertz, 3,0 V, exécution du programme instantanée 150 µA/MHz (typiques) à 8 mégahertz, 3,0 V, exécution du programme de RAM (typique)
– Mode veille (LPM3) : horloge temps réel (RTC) avec le cristal, le chien de garde, et le surveillant d'approvisionnement opérationnel, pleine conservation de RAM, commande rapide : µA 1,9 µA à 2,2 V, 2,1 à l'oscillateur de basse puissance (typique) de 3,0 V (VLO), compteur polyvalent, chien de garde, et surveillant d'approvisionnement opérationnel, pleine conservation de RAM, commande rapide : µA 1,4 à 3,0 V (typiques)
– Outre du mode (LPM4) : pleine conservation de RAM, surveillant d'approvisionnement opérationnel, commande rapide : µA 1,1 à 3,0 V (typiques)
– Mode d'arrêt (LPM4.5) : 0,18 µA à 3,0 V (typiques)
• Réveillez-vous du mode veille dans 3,5 µs (typiques)
• architecture de 16 bits de RISC, mémoire prolongée, jusqu'à l'horloge système 25-MHz
• Système flexible de puissance-gestion
– LDO entièrement intégré avec la tension d'alimentation réglée programmable de noyau
– Surveillance, surveillance, et arrêt partiel de tension d'alimentation
• Système d'horloge unifié
– Boucle d'avertissement de FLL pour la stabilisation de fréquence
– Source basse fréquence de basse puissance d'horloge interne (VLO)
– Source de référence interne équilibrée basse fréquence (REFO)
– cristaux de montre 32-kHz (XT1)
– Cristaux à haute fréquence jusqu'à 32 mégahertz (XT2)
• la minuterie de 16 bits TA0, Timer_A avec la capture cinq comparent des registres
• la minuterie de 16 bits TA1, Timer_A avec la capture trois comparent des registres
• la minuterie de 16 bits TA2, Timer_A avec la capture trois comparent des registres
• minuterie de 16 bits TB0, Timer_B avec la capture sept comparer des registres d'ombre
• Deux interfaces de communication périodique universelles (USCIs)
– USCI_A0 et USCI_A1 chaque appui :
• UART augmenté avec la détection taux du baud automatique
• Encodeur et décodeur d'IrDA
• SPI synchrone
– USCI_B0 et USCI_B1 chaque appui :
• I2C
• SPI synchrone
• 10 ont mordu le convertisseur analogique-numérique (CDA) avec la référence interne, d'échantillonnage et de stockage
• Comparateur
• Le multiplicateur de matériel soutient des opérations à 32 bits
• La programmation à bord périodique, tension de programmation pas externe a eu besoin
• 3 canal DMA interne
• Minuterie de base avec la configuration de RTC
• La comparaison de dispositif récapitule les membres de la famille
Applications de MSP430F5247IRGCR
• Systèmes analogues de capteur
• Systèmes de capteur de Digital
• Enregistreurs de données • Applications polyvalentes
Classifications environnementales et d'exportation de MSP430F5247IRGCR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
