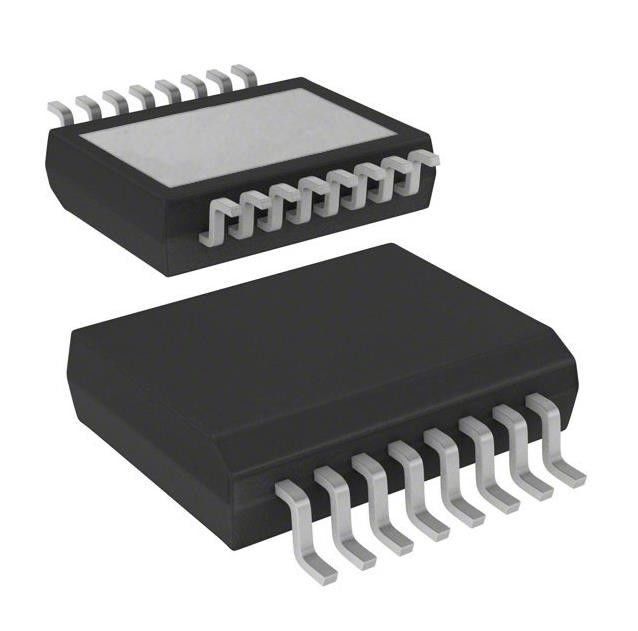

Conducteur du 1:1 Pwrsso16 du transistor IC Chip Pwr Drvr N-Chan de VN7016AJTR
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | VN7016AJTR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Pas pour de nouvelles conceptions | Type de commutateur: | Usage universel |
|---|---|---|---|
| Nombre de sorties: | 1 | Rapport - entrée : Sortie: | 0,042361111 |
| Configuration de sortie: | Côté élevé | Type de sortie: | N-canal |
| Interface: | "Marche/Arrêt" | Tension - charge: | 4V | 28V |
Description de produit
1:1 Pwrsso16 du transistor IC Chip Ic Pwr Drvr N-Chan de VN7016AJTR
N-canal 55A PowerSSO-16 de 1:1 de commutateur électrique/conducteur
Caractéristiques de VN7016AJTR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Commutateurs de distribution d'énergie, conducteurs de charge | |
| Mfr | STMicroelectronics |
| Série | VIPower™ |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Pas pour de nouvelles conceptions |
| Type de commutateur | Usage universel |
| Nombre de sorties | 1 |
| Rapport - entrée : Sortie | 1:1 |
| Configuration de sortie | Côté élevé |
| Type de sortie | N-canal |
| Interface | "Marche/Arrêt" |
| Tension - charge | 4V | 28V |
| Tension - approvisionnement (Vcc/Vdd) | Non requis |
| Actuel - sortie (maximum) | 55A |
| Le RDS sur (type) | 16mOhm |
| Type d'entrée | Non-inverser |
| Caractéristiques | Reprise automatique, drapeau de statut |
| Protection de défaut | La limitation actuelle (fixe), charge ouverte détectent, au-dessus de la température, au-dessus de la tension, UVLO |
| Température de fonctionnement | -40°C | 150°C (TJ) |
| Montage du type | Bâti extérieur |
| Paquet de dispositif de fournisseur | PowerSSO-16 |
| Paquet/cas | 16-PowerLFSOP (0,154", largeur de 3.90mm) |
| Nombre bas de produit | VN7016 |
Caractéristiques de VN7016AJTR
• Des véhicules à moteur qualifié
• Généralités
Conducteur du côté haut futé de simple canal de − avec le retour analogue de MultiSense
Courant même de remplaçant de − bas
− compatible avec 3 V et 5 sorties de V CMOS
• Fonctions diagnostiques de MultiSense
Le − a multiplexé le retour analogue de : charge actuelle avec le miroir actuel proportionnel de haute précision, VCC tension d'alimentation et
La température de dispositif de TCHIP
Le − surchargent et court pour rectifier l'indication (de limitation de puissance)
Indication thermique d'arrêt de −
Détection hors état d'ouvert-charge de −
Le − a produit sous peu VCC à la détection
Le sens de − activer/
• Protections
Arrêt de sousvoltage de −
Bride de surtension de −
Le − chargent la limitation actuelle
Limitation d'individu de − des coupures thermiques rapides
Verrou- configurable de − sur la limitation de température excessive ou de puissance avec la goupille consacrée de remise de défaut
Perte de − de la terre et perte de VCC
Batterie inverse de − avec les composants externes
Protection de décharge électrostatique de −
Applications de VN7016AJTR
• Tous les types de charges résistives, inductives et capacitives des véhicules à moteur
• Particulièrement destiné aux phares des véhicules à moteur
Classifications environnementales et d'exportation de VN7016AJTR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
