SAK-TC222S-16F133N Puce IC AC Mcu 32bit 1 Mo Flash 80tqfp 128K x 8
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | C.A. DE SAK-TC222S-16F133N |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Processeur de noyau: | TriCore™ |
|---|---|---|---|
| Capacité de mémoire: | à un noyau à 32 bits | Vitesse: | 133MHz |
| Périphériques: | DMA, WDT | Nombre d'entrée-sortie: | 59 |
| Capacité de la mémoire de programme: | 1MB (1M x 8) | Type de mémoire de programme: | ÉCLAIR |
Description de produit

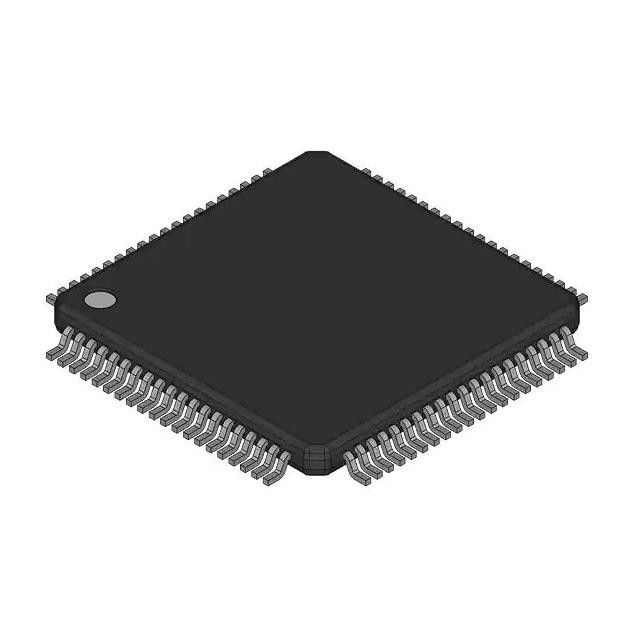

SAK-TC222S-16F133N Transistor AC Puce Ic Ic Mcu 32bit 1mb Flash 80tqfp
Circuit intégré de microcontrôleur TriCore™ AURIX™ 32 bits monocœur 133 MHz 1 Mo (1 M x 8) FLASH PG-TQFP-80-7
Spécifications du SAK-TC222S-16F133N CA
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | Infineon Technologies |
| Série | AURIX™ |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Processeur central | TriCoreMC |
| Taille du noyau | Cœur unique 32 bits |
| Vitesse | 133 MHz |
| Connectivité | CANbus, FlexRay, LINbus, QSPI |
| Périphériques | DMA, WDT |
| Nombre d'E/S | 59 |
| Taille de la mémoire du programme | 1 Mo (1M x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 128K x 8 |
| Taille de la RAM | 96K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 3.3V |
| Convertisseurs de données | A/N 24x12b |
| Type d'oscillateur | Externe |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | Coussin exposé 80-TQFP |
| Ensemble d'appareils du fournisseur | PG-TQFP-80-7 |
| Numéro de produit de base | TC222S16 |
Caractéristiques du SAK-TC222S-16F133N CA
La famille de produits TC22x / TC21x présente les caractéristiques suivantes :
• Microcontrôleur hautes performances avec un cœur de processeur
• Processeur TriCore scalaire écoénergétique (TC1.6E), présentant les caractéristiques suivantes :
– Compatibilité du code binaire avec TC1.6P
– Fonctionnement à 133 MHz sur toute la plage de température
– 88 Ko de données Scratch-Pad RAM (DSPR)
– 8 Ko de mémoire vive à bloc-notes d'instructions (PSPR)
– Cache d'instructions de 8 Ko (ICACHE)
– Tampon de lecture de 4 lignes (DRB)
• Noyau d'ombre verrouillé pour TC1.6E
• Plusieurs mémoires sur puce
– Tous les NVM et SRAM intégrés sont protégés par ECC
– Mémoire flash de programme de 1 Mo (PFLASH)
– Mémoire flash de données de 96 Ko (DFLASH) utilisable pour l'émulation EEPROM
– BootROM (BROM)
• Contrôleur DMA 16 canaux avec transfert de données sécurisé
• Système d'interruption sophistiqué (protégé ECC)
• Structure de bus sur puce hautes performances
- Interconnexion Cross Bar 64 bits (SRI) offrant un accès parallèle rapide entre les maîtres de bus, les processeurs et les mémoires
- Bus périphérique système 32 bits (SPB) pour les unités périphériques et fonctionnelles sur puce
– Un pont de bus (pont SFI)
• Unité de gestion de la sécurité (SMU) gérant les alarmes du moniteur de sécurité
• Unité de test de mémoire avec fonctions ECC, initialisation de la mémoire et MBIST (MTU)
• Moniteur d'E/S matérielles (IOM) pour la vérification des E/S numériques
• Unités périphériques polyvalentes sur puce
– Deux canaux série asynchrones/synchrones (ASCLIN) avec prise en charge matérielle LIN (V1.3, V2.0, V2.1et J2602) jusqu'à 50 Mbauds
– Quatre canaux d'interface SPI en file d'attente (QSPI) avec capacité maître et esclave jusqu'à 50 Mbit/s
– Un module MultiCAN+ avec 3 nœuds CAN chacun et 128 objets de message librement attribuables pourtraitement efficace des données via la mise en mémoire tampon FIFO et le transfert de données de passerelle
– 4 canaux SENT (Single Edge Nibble Transmission) pour la connexion aux capteurs
- Un module de minuterie générique (GTM) fournissant un ensemble puissant de fonctionnalités de filtrage et de minuterie de signal numériquepour réaliser une gestion autonome et complexe des Entrées/Sorties
– Un module Capture / Compare 6 (Deux noyaux CCU60 et CCU61)
– Une unité de minuterie 12 à usage général (GPT120)
• ADC d'approximation successive polyvalent (VADC)
– Cluster de 2 noyaux ADC indépendants
– Plage de tension d'entrée de 0 V à 5,5 V (alimentation ADC)
• Ports d'E/S numériques programmables
• Prise en charge du débogage sur puce pour OCDS niveau 1 (processeurs, DMA, bus sur puce)
• Interface JTAG (IEEE 1149.1) ou DAP (Device Access Port) à quatre/cinq fils
• Système de gestion de l'alimentation et régulateurs sur puce
• Unité de génération d'horloge avec système PLL
• Régulateur de tension intégré
Informations de commande de SAK-TC222S-16F133N CA
Le code de commande des microcontrôleurs Infineon fournit une référence exacte auproduit.Cette commandele code identifie :
• La dérivée elle-même, c'est-à-dire son ensemble de fonctions, la plage de température et la tension d'alimentation
• Le colis et le type de livraison.
Pour les codes de commande disponibles pour le TC212 / TC213 / TC214 / TC222 / TC223 / TC224 veuillezse référer au« AURIX™ TC2x Data Sheet Addendum », qui résume toutes les variantes disponibles.
Classifications environnementales et d'exportation de SAK-TC222S-16F133N AC
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
