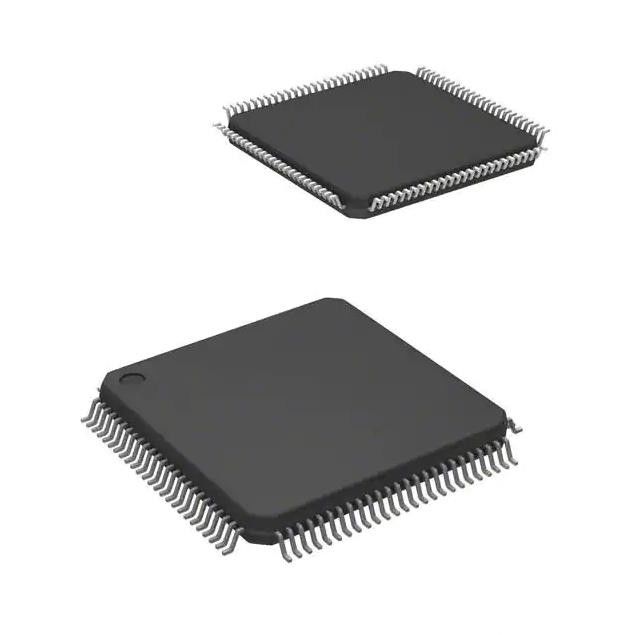

Composants électroniques Mcu 32bit 128kb 100lqfp instantané de TMS320F28062FPZT IC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TMS320F28062FPZT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | Texas Instruments | Série: | C2000™ C28x Piccolo™ |
|---|---|---|---|
| Paquet: | Plateau | Statut de produit: | Actif |
| Processeur de noyau: | C28x | Capacité de mémoire: | à un noyau à 32 bits |
| Vitesse: | 90 MHz | Nombre d'entrée-sortie: | 54 |
Description de produit
Transistor IC Chip Ic Mcu 32bit 128kb 100lqfp instantané de TMS320F28062FPZT
ÉCLAIR à un noyau à 32 bits 100-LQFP (14x14) d'IC 90MHz 128KB (64K X 16) de microcontrôleur de C28x C2000™ C28x Piccolo™
Caractéristiques de TMS320F28062FPZT
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Texas Instruments |
| Série | C2000™ C28x Piccolo™ |
| Paquet | Plateau |
| Statut de produit | Actif |
| Processeur de noyau | C28x |
| Capacité de mémoire | à un noyau à 32 bits |
| Vitesse | 90MHz |
| Connectivité | CANbus, ² C, McBSP, SCI, SPI, UART/USART d'I |
| Périphériques | L'arrêt partiel détectent/remises, DMA, POR, PWM, WDT |
| Nombre d'entrée-sortie | 54 |
| Capacité de la mémoire de programme | 128KB (64K X 16) |
| Type de mémoire de programme | ÉCLAIR |
| Taille d'EEPROM | - |
| RAM Size | 26K X 16 |
| Tension - approvisionnement (Vcc/Vdd) | 1.71V | 1.995V |
| Convertisseurs de données | A/D 16x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C | 105°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 100-LQFP |
| Paquet de dispositif de fournisseur | 100-LQFP (14x14) |
| Nombre bas de produit | TMS320 |
Caractéristiques de TMS320F28062FPZT
• Unité centrale de traitement à 32 bits à haute efficacité (TMS320C28x)
– 90 mégahertz (durée de cycle 11.11-ns)
– 16 le × 16 et 32 le × 32 multiplient et accumulent les opérations (MAC)
– 16 double MAC du × 16
– Architecture d'autobus de Harvard
– Opérations atomiques
– Réponse et traitement rapides d'interruption
– Modèle de programmation unifié de mémoire
– Performant (dans C/C++ et Assemblée)
• Unité à point mobile (FPU)
– Opérations à point mobile de simple-précision indigène
• Accélérateur programmable de loi de contrôle (CLA)
– accélérateur à point mobile à 32 bits de maths
– Exécute le code indépendamment de l'unité centrale de traitement principale
• Viterbi, maths complexes, unité de centre de détection et de contrôle (VCU)
– Prolonge le jeu d'instructions de C28x pour soutenir le complexe pour se multiplier, opérations de Viterbi, et contrôle cyclique de Redundency (le centre de détection et de contrôle)
• Mémoire incluse
– Jusqu'à 256KB d'éclair
– Jusqu'à 100KB de RAM
– 2KB (OTP) de ROM programmable ancienne
• accès mémoire direct (DMA) 6 canaux
• Bas dispositif et coût du système
– Approvisionnement 3.3-V simple
– Aucune condition d'ordonnancement de puissance
– Intégré puissance-sur la remise et la remise d'arrêt partiel
– Modes opérationnels de basse puissance
– Aucune goupille analogue de soutien
• Endianness : Peu endian
• Appui de balayage de frontière de JTAG
– Port d'Access d'essai de norme de la norme 1149.1-1990 d'IEEE et architecture de balayage de frontière
• Synchronisation
– Deux oscillateurs internes de zéro-goupille
– oscillateur à cristal de Sur-puce/entrée d'horloge externe
– Module d'horloge de surveillance
– Circuits absents de détection d'horloge
• Bloc périphérique d'expansion d'interruption (TARTE) qui soutient toutes les interruptions périphériques
• Trois minuteries à 32 bits d'unité centrale de traitement
• Périphériques de contrôle avancé
• Jusqu'à 8 modules augmentés de modulateur de largeur d'impulsion (ePWM)
– 16 PWM creusent des rigoles total (8 HRPWM-capables)
– Minuterie de 16 bits indépendante dans chaque module
• Trois modules de capture augmentés par entrée (eCAP)
• Jusqu'à 4 modules à haute résolution de la capture (HRCAP)
• Jusqu'à 2 modules augmentés d'impulsion d'encodeur de quadrature (eQEP)
• convertisseur analogique-numérique de 12 bits (CDA), doubles d'échantillonnage et de stockage (EMBARQUANT ET MANIPULANT)
– Jusqu'à 3,46 MSPS
– Jusqu'à 16 canaux
• capteur de température de Sur-puce
• clé et serrure de sécurité mordue par 128
– Protège les blocs de mémoire sûrs
– Empêche l'inverse-ingénierie des progiciels
• Périphériques de porte série
– Deux modules de l'interface de communications périodiques (SCI) [UART]
– Deux modules d'interface périphérique de publication périodique (SPI)
– Un autobus du l'Inter-Intégrer-circuit (I2C)
– Un autobus protégé multicanal de porte série (McBSP)
– Un contrôleur augmenté Area Network (eCAN)
– Bus USB (USB) 2,0 (voir la comparaison de dispositif pour la disponibilité)
• Mode appareil à toute vitesse
• Mode à toute vitesse ou à vitesse réduite de centre serveur
• Jusqu'à 54 individuellement programmables, goupilles polyvalentes multiplexées de l'entrée-sortie (GPIO) avec le filtrage d'entrée
• Avancé corrigez les caractéristiques
– Fonctions d'analyse et de point de rupture
– Le temps réel corrigent par le matériel
• Options de paquet
– 80 la goupille PFP et 100 la goupille PZP PowerPAD™ a thermiquement augmenté le quadruple mince Flatpacks (HTQFPs)
– 80 goupille PN et 100 quadruple Flatpacks (LQFPs) de Bas-profil de la goupille PZ
• Options de la température
– T : – 40°C à 105°C
– S : – 40°C à 125°C
– Q : – 40°C à 125°C (qualification de l'AEC Q100 pour des applications des véhicules à moteur)
Applications de TMS320F28062FPZT
• Unité extérieure de climatiseur
• Contrôle d'entraînement d'opérateur de porte
• Contrôle d'inverseur et de moteur
• Chargeur intégré (OBC) et sans fil
• Automatisé assortissant l'équipement
• Contrôle de commande numérique par ordinateur
• Machine textile
• Machine de soudure
• Module d'alimentation de station de charge d'EV
• Module de remplissage de véhicule sans fil
• Système de conversion de puissance de stockage de l'énergie (PCS)
• Inverseur central
• Inverseur micro
• Optimiseur d'énergie solaire
• Inverseur de ficelle
• Module de commande d'entraînement à C.A.
• Module d'étape de puissance d'entraînement à C.A.
• Étape de puissance de moteur linéaire
• Module de commande servo d'entraînement
• Module servo d'étape de puissance d'entraînement
• commande de moteur de la C.A.-entrée BLDC
• commande de moteur de la C.C-entrée BLDC
• AC-DC industriel
• UPS triphasé
Classifications environnementales et d'exportation de TMS320F28062FPZT
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
