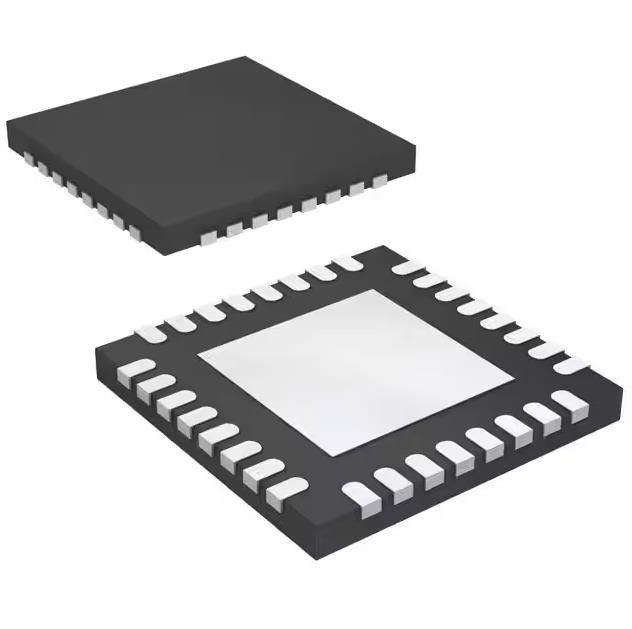

TCA6424ARGJR Ic Puce Xpndr 400khz Smbus 32uqfn I/O Expander 24 I²C
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TCA6424ARGJR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Nombre d'entrée-sortie: | 24 | Interface: | I²C, SMBus |
| Sortie d'interruption: | Oui | Caractéristiques: | POR |
| Type de sortie: | Va-et-vient | Courant - Source/puits de sortie: | 10mA, 25mA |
Description de produit
TCA6424ARGJR Transistor Ic Puce Ic Xpndr 400khz I2c Smbus 32uqfn
Extension E/S 24 I²C, SMBus 400 kHz 32-UQFN (5x5)
Spécifications du TCA6424ARGJR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Interface | |
| Extensions d'E/S | |
| Fabricant | Texas Instruments |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Nombre d'E/S | 24 |
| Interface | I²C, SMBus |
| Sortie d'interruption | Oui |
| Caractéristiques | POR |
| Le type de sortie | Pousser tirer |
| Courant - Source/puits de sortie | 10mA, 25mA |
| Fréquence d'horloge | 400 kHz |
| Tension - Alimentation | 1.65V ~ 5.5V |
| Température de fonctionnement | -40°C ~ 85°C |
| Type de montage | Montage en surface |
| Paquet/caisse | 32-UFQFN Coussin exposé |
| Ensemble d'appareils du fournisseur | 32-UQFN (5x5) |
| Numéro de produit de base | TCA6424 |
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Interface | |
| Extensions d'E/S | |
| Fabricant | Texas Instruments |
Caractéristiquesde TCA6424ARGJR
• Plage de tension d'alimentation de fonctionnement de 1,65 V à 5,5 V
• Permet la traduction bidirectionnelle du niveau de tension et l'extension GPIO entre :
– Port SCL/SDA 1,8 V et port 1,8 V, 2,5 V, 3,3 V ou 5 VP
– Port SCL/SDA 2,5 V et port 1,8 V, 2,5 V, 3,3 V ou 5 VP
– Port SCL/SDA 3,3 V et port 1,8 V, 2,5 V, 3,3 V ou 5 VP
– Port SCL/SDA 5 V et port 1,8 V, 2,5 V, 3,3 V ou 5 VP
• Extenseur de port I2C vers parallèle
• Faible consommation de courant en veille de 1 μA
• L'action Schmitt-Trigger permet une transition d'entrée lente et une meilleure immunité au bruit de commutation aux entrées SCL et SDA
– Vhys = 0,18 V type à 1,8 V
– Vhys = 0,25 V Typ à 2,5 V
– Vhys = 0,33 V Typ à 3,3 V
– Vhys = 0,5 V Typ à 5 V
• Ports d'E/S tolérants à 5 V
• Entrée de réinitialisation active-basse (RESET)
• Sortie d'interruption active-basse à drain ouvert (INT)
• Bus I2C rapide 400 kHz
• Registre de configuration des entrées/sorties
• Registre d'inversion de polarité
• Réinitialisation interne à la mise sous tension
• Mise sous tension avec tous les canaux configurés comme entrées
• Aucun problème lors de la mise sous tension
• Filtre de bruit sur les entrées SCL/SDA
• Sorties verrouillées avec une capacité maximale d'entraînement à courant élevé pour piloter directement les LED
• La performance de verrouillage dépasse 100 mA selon JESD 78, classe II
• La protection ESD dépasse JESD 22
– Modèle du corps humain 2000-V (A114-A)
– Modèle de machine 200 V (A115-A)
– Modèle d'appareil chargé 1000 V (C101)
Descriptionde TCA6424ARGJR
Cette extension d'E/S 24 bits pour le bus bidirectionnel à deux lignes (I2C) est conçue pour fournir une extension d'E/S à distance à usage général pour la plupart des familles de microcontrôleurs via l'interface I2C [horloge série (SCL) et données série (SDA) ].Le principal avantage de cet appareil est sa large plage VCC.Il peut fonctionner de 1,65 V à 5,5 V côté port P et côté SDA/SCL.Cela permet au TCA6424A de s'interfacer avec les microprocesseurs et microcontrôleurs de nouvelle génération du côté SDA/SCL, où les niveaux d'alimentation diminuent pour économiser l'énergie.Contrairement aux alimentations en baisse des microprocesseurs et des microcontrôleurs, certains composants de PCB, tels que les LED, restent à une alimentation de 5 V.
Classifications environnementales et d'exportation de TCA6424ARGJR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (Illimité) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
