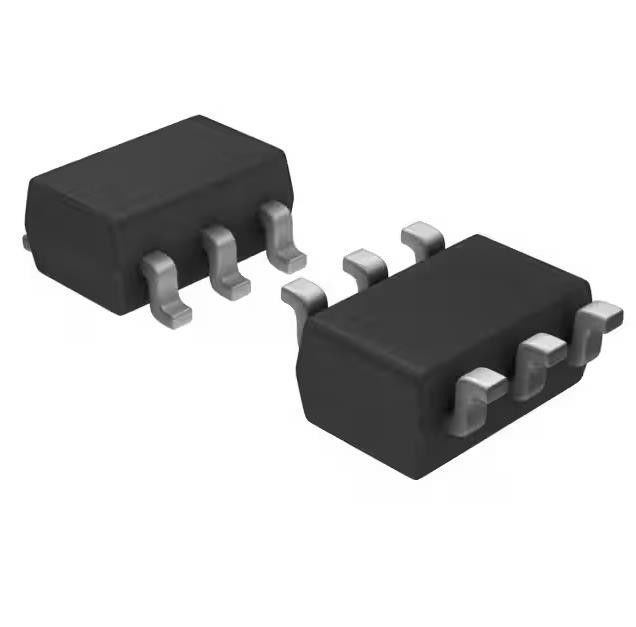

TPS22918TDBVRQ1 1:1 Sot23-6 du transistor IC Chip Ic Pwr Switch N-Chan
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS22918TDBVRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de commutateur: | Usage universel |
|---|---|---|---|
| Nombre de sorties: | 1 | Rapport - entrée : Sortie: | 1h01 |
| Configuration de sortie: | Côté élevé | Type de sortie: | N-canal |
| Interface: | "Marche/Arrêt" | Tension - charge: | 1V ~ 5.5V |
Description de produit
TPS22918TDBVRQ1 Transistor Ic Chip Ic Pwr Commutateur N-Chan 1:1 Sot23-6
Interrupteur d'alimentation/pilote 1:1 N-Channel 2A SOT-23-6
Spécifications du TPS22918TDBVRQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Commutateurs de distribution d'alimentation, pilotes de charge | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Type de commutateur | Usage général |
| Nombre de sorties | 1 |
| Rapport - Entrée:Sortie | 1:1 |
| Configuration de sortie | Côté haut |
| Le type de sortie | Canal N |
| Interface | Allumé éteint |
| Tension - Charge | 1V ~ 5.5V |
| Tension - Alimentation (Vcc/Vdd) | Non requis |
| Courant - Sortie (Max) | 2A |
| Rds activé (typique) | 52mOhms |
| Type d'entrée | Non-inverseur |
| Caractéristiques | Décharge de charge, vitesse de balayage contrôlée |
| Protection contre les pannes | - |
| Température de fonctionnement | -40°C ~ 105°C (AT) |
| Type de montage | Montage en surface |
| Ensemble d'appareils du fournisseur | SOT-23-6 |
| Paquet/caisse | SOT-23-6 |
| Numéro de produit de base | TPS22918 |
Caractéristiques du TPS22918TDBVRQ1
• Qualifié AEC-Q100
• Commutateur de charge monocanal intégré
• Qualifié pour les applications automobiles :
– Niveau de température de l'appareil 2 : –40 °C à+105°C plage de température ambiante de fonctionnement
• Compatible avec la sécurité fonctionnelle
– Documentation disponible pour aiderconception du système de sécurité
• Plage de tension d'entrée : 1 V à 5,5 V
• Faible résistance à l'état passant (RON)
– RON 52 mΩ (typique) à VIN 5 V
– RON 53 mΩ (typique) à VIN 3,3 V
• Courant de commutation continu maximal de 2 A
• Faible courant de repos
– 8,3 µA (typique) à VIN 3,3 V
• Le seuil d'entrée de contrôle bas permet l'utilisation de 1 V ouGPIO supérieur
• Décharge de sortie rapide configurable (QOD)
• Temps de montée configurable avec broche CT
• Petit boîtier SOT23-6 (DBV)
– 2,9 mm × 2,8 mm, pas de 0,95 mm,
Hauteur 1,45 mm (avec mines)
• Performance ESD testée selon AEC Q100
– HBM 2 kV et CDM 750 V
Applications du TPS22918TDBVRQ1
• Électronique automobile
• Infodivertissement
• Grappe
• ADAS (systèmes avancés d'aide à la conduite)
Classifications environnementales et d'exportation de TPS22918TDBVRQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
