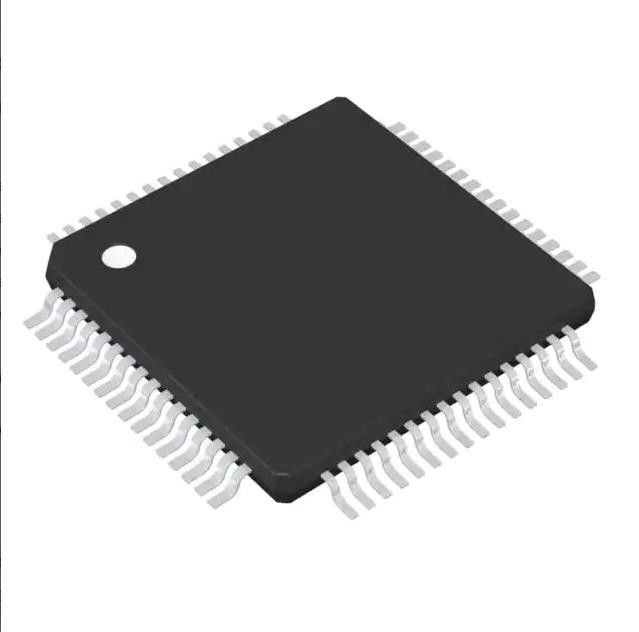

Composants électroniques Mcu 16bit 128kb Fram 64lqfp de MSP430FR5962IPMR IC
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | Original |
| Certification: | Original |
| Numéro de modèle: | MSP430FR5962IPMR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Processeur de noyau: | MSP430 CPUXV2 |
|---|---|---|---|
| Capacité de mémoire: | de 16 bits | Vitesse: | 16MHz |
| Connectivité: | ² C, IrDA, SPI, UART/USART d'I | Périphériques: | L'arrêt partiel détectent/remises, DMA, POR, PWM, WDT |
| Nombre d'entrée-sortie: | 54 | Capacité de la mémoire de programme: | 128KB (128K X 8) |
Description de produit
Transistor IC Chip Ic Mcu 16bit 128kb Fram 64lqfp de MSP430FR5962IPMR
Microcontrôleur IC 16MHz de 16 bits 128KB (128K X 8) FRAM 64-LQFP (10x10) de MSP430 CPUXV2 MSP430™ FRAM
Caractéristiques de MSP430FR5962IPMR
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Incorporé | |
| Microcontrôleurs | |
| Mfr | Texas Instruments |
| Série | MSP430™ FRAM |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Statut de produit | Actif |
| Processeur de noyau | MSP430 CPUXV2 |
| Capacité de mémoire | de 16 bits |
| Vitesse | 16MHz |
| Connectivité | ² C, IrDA, SPI, UART/USART d'I |
| Périphériques | L'arrêt partiel détectent/remises, DMA, POR, PWM, WDT |
| Nombre d'entrée-sortie | 54 |
| Capacité de la mémoire de programme | 128KB (128K X 8) |
| Type de mémoire de programme | FRAM |
| Taille d'EEPROM | - |
| RAM Size | 8K X 8 |
| Tension - approvisionnement (Vcc/Vdd) | 1.8V | 3.6V |
| Convertisseurs de données | A/D 17x12b |
| Type d'oscillateur | Externe, interne |
| Température de fonctionnement | -40°C | 85°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 64-LQFP |
| Paquet de dispositif de fournisseur | 64-LQFP (10x10) |
| Nombre bas de produit | MSP430FR5962 |
Caractéristiques de MSP430FR5962IPMR
• Microcontrôleur incorporé
– architecture de 16 bits de RISC horloge de jusqu'à 16 mégahertz de ‑
– Jusqu'à 256KB de la mémoire à accès sélectif ferroélectrique (FRAM)
• puissance ultra écrit
• Écrivez rapidement à 125 NS par mot (64KB dans Mme 4)
• Attribution flexible des données et du code d'application dans la mémoire
• 1015 écrivent la résistance de cycle
• Résistant aux radiations et non magnétique
– Grand choix de tension d'alimentation de 3,6 V vers le bas à
1,8 V (la tension d'alimentation minimum est limitée par
Les niveaux de SVS, voient les caractéristiques de SVS)
• Modes puissance ultra optimisés
– Mode actif : 118 µA/MHz
– Remplaçant avec VLO (LPM3) : Na 500
– Remplaçant avec l'horloge temps réel (RTC) (LPM3.5) :
Na 350 (le RTC est synchronisé par un cristal 3.7-pF)
– Arrêt (LPM4.5) : Na 45
• Accélérateur à énergie réduite (LEA) pour le traitement des signaux (MSP430FR599x seuls)
– Indépendant d'opération d'unité centrale de traitement
– 4KB de RAM a partagé avec l'unité centrale de traitement
– 256 points efficace FFT complexe :
Jusqu'à 40x plus rapide que le noyau d'Arm® Cortex®-M0+
• Périphériques numériques intelligents
– multiplicateur à 32 bits de matériel (MPY)
– 6 canal DMA interne
– RTC avec des fonctions de calendrier et d'alarme
– Six minuteries de 16 bits avec jusqu'à sept captures/comparent des registres chacun
– 32 - et contrôle par redondance cyclique de 16 bits (centre de détection et de contrôle)
• Analogue performant
– comparateur analogue de 16 canaux
– convertisseur analogique-numérique de 12 bits (CDA) comportant le comparateur de fenêtre, référence et d'échantillonnage et de stockage internes,
jusqu'à 20 canaux d'entrée externes
• Ports multifonctionnels d'entrée-sortie
– Toutes les goupilles soutiennent la capacité de capacitif-contact sans le besoin de composants externes
– Peu, octet, et en ce qui concerne la Word accessibles (dans les paires)
– sillage Bord-sélectionnable de LPM sur tous les ports
– Cabreur programmable et avancement du film sur tous les ports
• Sécurité et chiffrage de code
– 128 coprocesseurs - ou 256 du bit AES de sécurité de chiffrage et de décryptage
– Graine à nombre aléatoire pour des algorithmes à nombre aléatoire de génération
– L'encapsulation d'IP protège la mémoire contre l'accès externe
• Communication périodique augmentée
– Jusqu'à quatre ports de communication périodique d'eUSCI_A
• UART avec la détection taux du baud automatique
• IrDA codent et décodent
– Jusqu'à quatre ports de communication périodique d'eUSCI_B
• I2C avec l'adressage de multiple-esclave
– Matériel UART ou chargeur-amorce d'I2C (BSL)
• Système d'horloge flexible
– DCO à frèquence fixe avec 10 fréquences usine-équilibrées sélectionnables
– Source basse fréquence de basse puissance d'horloge interne (VLO)
– cristaux 32-kHz (LFXT)
– Cristaux à haute fréquence (HFXT)
• Instruments de développement et logiciel (aussi voir les outils et le logiciel)
– Kits de développement (kit de développement de MSP-EXP430FR5994 LaunchPad™ et panneau de prise de cible de ‑ TS430PN80B de MSP)
– Logiciel de MSP430Ware™ pour des microcontrôleurs de MSP430™
• La comparaison de dispositif récapitule les dispositifs disponibles
Applications de MSP430FR5962IPMR
• Infrastructure de grille
• Automatisation industrielle et contrôle
• Automation de construction
• Moniteur portable de forme physique et d'activité
• L'électronique portable
Classifications environnementales et d'exportation de MSP430FR5962IPMR
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
