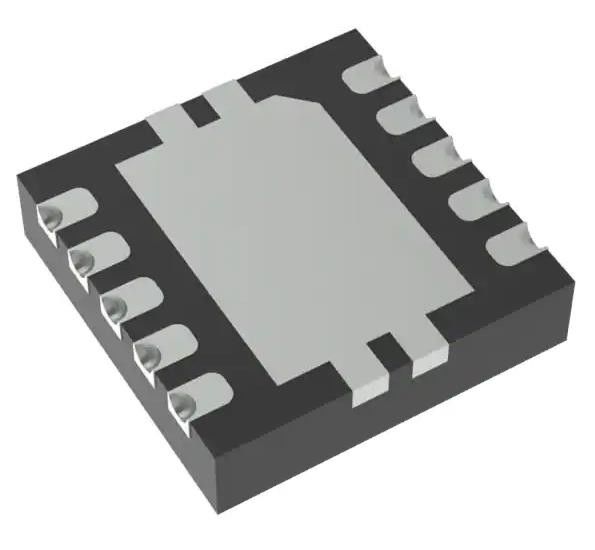

LM53601LQDSXRQ1 Buck régulateur de commutation IC positif fixe 5V 1 sortie 1A
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM53601LQDSXRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type de sortie: | Fixé | Nombre de sorties: | 1 |
|---|---|---|---|
| Voltage - entrée (min): | 3.8V | Voltage - Entrée (max): | 36 V |
| Voltage - sortie (min/fixe): | 5V | Courant - sortie: | 1A |
| Fréquence - Changement de fréquence: | 2.1MHz | Température de fonctionnement: | -40°C à 150°C (TJ) |
| Surligner: | 1A CI régulateur de commutation,LM53601LQDSXRQ1 Régulateur de commutation,régulateur de la commutation 5v IC |
||
Description de produit
LM53601LQDSXRQ1 Buck régulateur de commutation IC positif fixe 5V 1 sortie 1A
Les spécifications de LM53601LQDSXRQ1
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - régulateurs de commutation en courant continu | |
| Mfr | Les instruments du Texas |
| Série | Automobile, AEC-Q100 |
| Le paquet | Tape et bobine (TR) |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Type de sortie | Fixé |
| Nombre de sorties | 1 |
| Voltage - entrée (min) | 3.8V |
| Voltage - Entrée (max) | 36 V |
| Voltage - sortie (min/fixe) | 5V |
| Voltage - sortie (maximum) | - |
| Courant - sortie | 1A |
| Fréquence - Changement de fréquence | 2.1 MHz |
| Réducteur synchrone | - Oui, oui. |
| Température de fonctionnement | -40°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 10-WFDFN Plateau exposé |
| Paquet de dispositifs fournis par le fournisseur | 10-WSON (3x3) |
| Numéro du produit de base | LM53601 |
Caractéristiques duLM53601LQDSXRQ1
• Qualifié pour les applications automobiles
• AEC-Q100 avec les résultats suivants:
La température de l'appareil doit être comprise entre 40°C et 125°C.
¢ Niveau 2 de classification HBM des appareils
Le niveau de classification C5 du MDP des dispositifs
• Plage de température de jonction de ¥40°C à 150°C (disponible)
• Voltage d'entrée de fonctionnement large: 3,55 V à 36 V (avec transitoire à 42 V)
• Option de répartition du spectre disponible
• fréquence de commutation fixe de 2,1 MHz
• Faible courant de repos: 23 μA
• courant d'arrêt: 1,8 μA
• Sortie réglable de 3,3 ou 5 V
• Charge de courant maximale: 650 mA pour LM53600-Q1,1000 mA pour LM53601-Q1
• Mode PWM forcé sélectionnable par broche
• sortie RESET avec filtre et relâchement retardé
• Synchronisation de fréquence externe
• Compensation interne, démarrage en douceur, limite de courant et UVLO
• Package SON de 10 plombs, 3 mm × 3 mm avec flancs moulables et non moulables
La mise en place deLM53601LQDSXRQ1
• Applications de caméras automobiles
• Systèmes d'assistance au conducteur automobile
• Applications dans le secteur automobile
