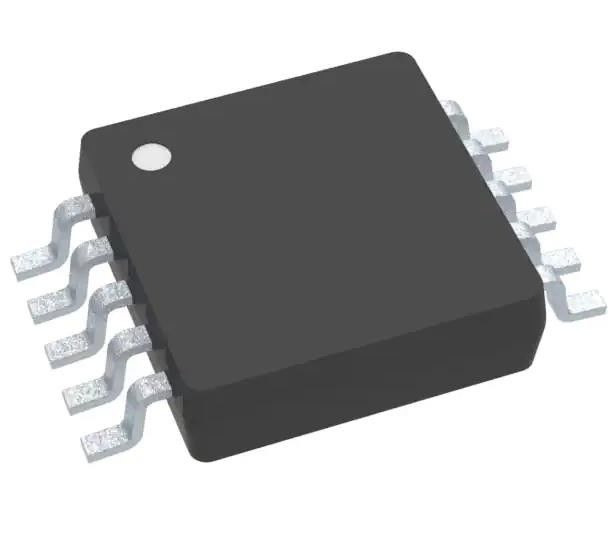

LM3481MMX / NOPB régulateur SEPIC contrôleur de sortie positif IC 10-VSSOP
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM3481MMX/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Type de sortie: | Le pilote de transistors | Fonction: | Step-Up, Step-Up/Step-Down |
|---|---|---|---|
| Configuration de sortie: | Positif | Topologie: | Poussée, retour rapide, SEPIC |
| Nombre de sorties: | 1 | Phases de sortie: | 1 |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd): | 2.97V ~ 48V | Fréquence - Changement de fréquence: | 100kHz ~ 1MHz |
| Coefficient d'utilisation (maximum): | 85% | Température de fonctionnement: | -40 °C à 125 °C (TJ) |
Description de produit
LM3481MMX / NOPB régulateur SEPIC contrôleur de sortie positif IC 10-VSSOP
Les spécifications de LM3481MMX/NOPB
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Contrôleurs de commutation CC | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de sortie | Le pilote de transistors |
| Fonction | Pas à pas, pas à pas/pas à pas |
| Configuration de sortie | Positif |
| Topologie | Boost, Flyback et SEPIC |
| Nombre de sorties | 1 |
| Phases de sortie | 1 |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd) | 2.97V ~ 48V |
| Fréquence - Changement de fréquence | 100 kHz à 1 MHz |
| Cycle de fonctionnement (maximum) | 85% |
| Réducteur synchrone | Je ne veux pas. |
| Synchronisation par horloge | - Oui, oui. |
| Interfaces série | - |
| Caractéristiques de contrôle | Activation, contrôle de fréquence, rampe, démarrage en douceur |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | La taille de l'échantillon doit être comprise entre 10 mm et 10 mm. |
| Paquet de dispositifs fournis par le fournisseur | 10-VSSOP |
| Numéro du produit de base | LM3481 |
Caractéristiques du LM3481MMX/NOPB
• LM3481QMM sont des produits de qualité automobile qui sont qualifiés AEC-Q100 Grade 1 (température de fonctionnement de la jonction de 40°C à +125°C)
• Paquet VSSOP à 10 plombs
• Push-pull driver interne avec une capacité de courant de pointe de 1 A
• Limites de courant et arrêt thermique
• Compensation de fréquence optimisée par un condensateur et une résistance
• Démarrage doux interne
• Opération en mode courant
• Fermeture réglable sous tension avec hystérésis
• Saut de pouls à des charges légères
• Principales spécifications
¢ Large plage de tension d'alimentation de 2,97 V à 48 V
- 100 kHz à 1 MHz fréquence d'horloge réglable et synchronisable
La valeur de référence interne doit être de ±1,5% (sur température).
Le courant d'arrêt de 10 μA (sur température)
• Créer une conception personnalisée à l'aide du LM3481 avec le concepteur de puissance WEBENCH
Des descriptions deLM3481MMX/NOPB
• Applications de démarrage et d'arrêt automobile
• Informations sur le conducteur du système ADAS automobile
• Systèmes audio Bluetooth portables alimentés par batterie lithium-ion à une ou deux cellules
• Les ordinateurs portables, les PDA, les appareils photo numériques et autres appareils portables
• Énergies hors ligne
• Les décors
• Amélioration des amplificateurs audio
Classifications environnementales et d'exportationLM3481MMX/NOPB
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
