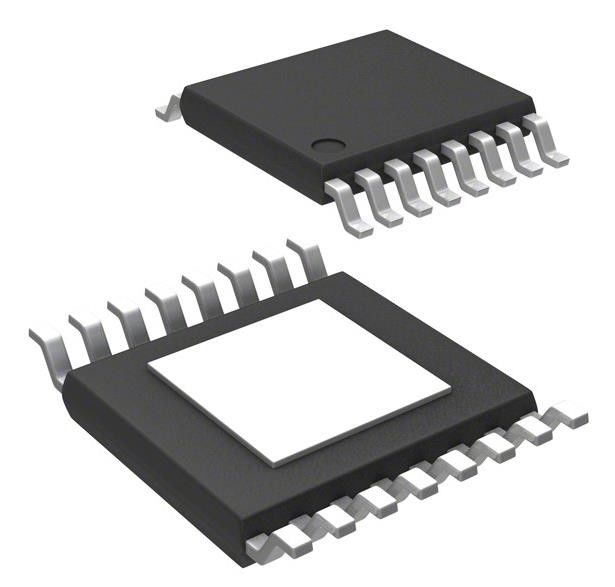

LM43603PWPR régulateur de commutation IC réglable positivement 1V 1 sortie 3A 16-puissance
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM43603PWPR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Fonction: | Pas à pas | Pas à pas: | Positif |
|---|---|---|---|
| Type de sortie: | Réglable | Nombre de sorties: | 1 |
| Voltage - entrée (min): | 3.5v | Voltage - Entrée (max): | 36 V |
| Voltage - sortie (min/fixe): | 1V | Voltage - sortie (maximum): | 28 V |
Description de produit
LM43603PWPR Buck régulateur de commutation IC réglable positivement 1V 1 sortie 3A 16-puissance
Les spécifications de LM43603PWPR
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - régulateurs de commutation en courant continu | |
| Mfr | Les instruments du Texas |
| Série | Le système de commutation simple® |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Voltage - entrée (min) | 3.5V |
| Voltage - Entrée (max) | 36 V |
| Voltage - sortie (min/fixe) | 1V |
| Voltage - sortie (maximum) | 28 V |
| Courant - sortie | 3A |
| Fréquence - Changement de fréquence | 200 kHz à 2,2 MHz |
| Réducteur synchrone | - Oui, oui. |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 16-PowerTSSOP (0,173", 4,40 mm de largeur) |
| Paquet de dispositifs fournis par le fournisseur | 16-HTSSOP |
| Numéro du produit de base | LM43603 |
Caractéristiques du LM43603PWPR
• 27 μA de courant calme en régulation
• Efficacité élevée à charge légère (DCM et PFM)
• Répond aux normes EMI EN55022/CISPR 22
• rectification synchrone intégrée
• Plage de fréquence réglable: de 200 kHz à 2,2 MHz (500 kHz par défaut)
• Synchronisation de la fréquence avec l'horloge externe
• Compensation interne
• Stable avec presque toutes les combinaisons de condensateurs en céramique, en polymère, en tantale et en aluminium
• Le drapeau du pouvoir
• Démarrage en douceur à une charge prédéterminée
• Démarrage en douceur interne: 4,1 ms
• Temps de démarrage en douceur extensible par condensateur externe
• Capacité de suivi de la tension de sortie
• Précision permettant à un système de programmation UVLO
• Protection contre les courts-circuits de sortie en mode hoquet
• Protection contre l'arrêt thermique par surchauffe
• Créer une conception personnalisée à l'aide du LM43603 avec le concepteur de puissance WEBENCH®
Décrits du LM43603PWPR
• Appareils électriques industriels
• Systèmes de télécommunications
• Automobile sous-bande AM
• Règlement général sur les numéros de véhicule à usage général
• Régulation du point de charge à haut rendement
Classifications environnementales et d'exportationLM43603PWPR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 2 (1 an) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
