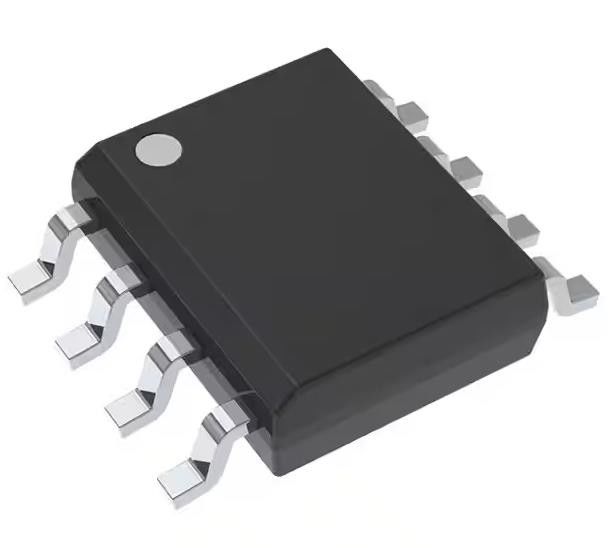

TPS54331DR Régulateur de commutation de boîte IC réglable positivement 0,8V 1 Sortie 3A 8-SOIC
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS54331DR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte en carton |
| Délai de livraison: | 1 à 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100,000 |
|
Détail Infomation |
|||
| Fonction: | Pas à pas | Configuration de sortie: | Positif |
|---|---|---|---|
| Type de sortie: | Réglable | Nombre de sorties: | 1 |
| Voltage - entrée (min): | 3.5v | Voltage - Entrée (max): | 28 V |
| Voltage - sortie (min/fixe): | 0.8V | Voltage - sortie (maximum): | 25 V |
| Surligner: | TPS54331DR,TPS54331DR Régulateur de commutation à bouton |
||
Description de produit
TPS54331DR Régulateur de commutation de boîte IC réglable positivement 0,8V 1 Sortie 3A 8-SOIC
Les spécifications de Le TPS54331DR
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - régulateurs de commutation en courant continu | |
| Mfr | Les instruments du Texas |
| Série | Mode écologiqueTM |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Voltage - entrée (min) | 3.5V |
| Voltage - Entrée (max) | 28 V |
| Voltage - sortie (min/fixe) | 0.8V |
| Voltage - sortie (maximum) | 25 V |
| Courant - sortie | 3A |
| Fréquence - Changement de fréquence | 570 kHz |
| Réducteur synchrone | Je ne veux pas. |
| Température de fonctionnement | -40°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | 8-SOIC |
| Numéro du produit de base | TPS54331 |
Caractéristiques du Le TPS54331DR
• Plage de tension d'entrée de 3,5 à 28 V
• Voltage de sortie réglable jusqu'à 0,8 V
• Le MOSFET intégré de 80 mΩ à côté supérieur prend en charge un courant de sortie continu allant jusqu'à 3 A
• Efficacité élevée à des charges légères avec mode éco-saut d'impulsion
• Frequence de commutation fixe de 570 kHz
• Courant d'arrêt de 1 μA
• Limites de démarrage lent réglables
• seuil UVLO programmable
• Protection contre la surtension transitoire
• Limite de courant cycle par cycle, repli de fréquence et protection contre l'arrêt thermique
• Disponible dans un pack SOIC8 facile à utiliser ou dans un pack SOIC8 PowerPADTM amélioré thermiquement
• Créer une conception personnalisée à l'aide du TPS54331 avec le WEBENCH® Power Designer
Applications de Le TPS54331DR
• Applications de consommation telles que les décodeurs, les équipements CPE, les écrans LCD, les périphériques et les chargeurs de batteries
• Les sources d'alimentation audio industrielles et automobiles
• Systèmes d'alimentation distribuée à 5 V, 12 V et 24 V
Classifications environnementales et d'exportationLe TPS54331DR
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
