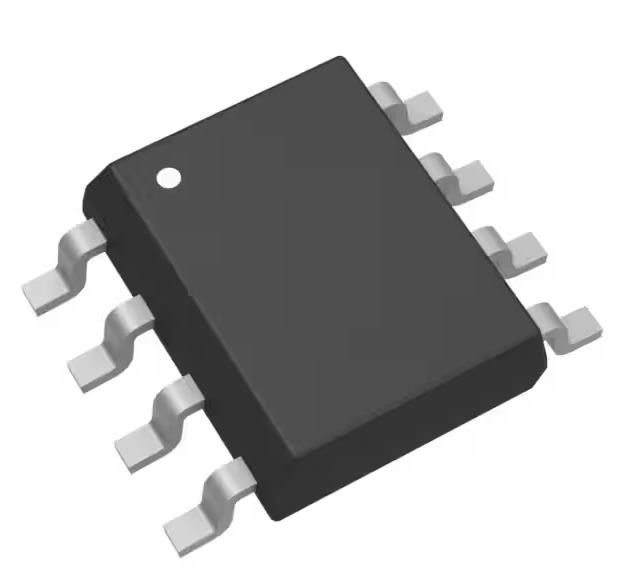

DMP2022LSS-13 P-Channel 20 V 10A (Ta) 2,5 W (Ta) Monture de surface 8-SO
Détails sur le produit:
| Lieu d'origine: | originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | DMP2022LSS-13 Pour les produits de base |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Type de FET: | P-canal | Technologie: | Transistor MOSFET (oxyde de métal) |
|---|---|---|---|
| Voltage d'évacuation à la source (Vdss): | 20 V | Courant - écoulement continu (Id) @ 25°C: | 10A (ventres) |
| Voltage du moteur (max Rds activé, min Rds activé): | 2.5V, 10V | Rds On (Max) @ Id, Vgs: | 13mOhm @ 10A, 10V |
| Vgs(th) (maximum) @ Id: | 1.1V @ 250µA | Charge de porte (Qg) (maximum) @ Vgs: | 56.9 nC @ 10 V |
Description de produit
Le système de régulation de l'énergie est basé sur les données fournies par le système de régulation de l'énergie.
Les spécifications de DMP2022LSS-13 Pour les produits de base
| Le type | Définition |
| Catégorie | Produits à base de semi-conducteurs discrets |
| Transistors et appareils électroniques | |
| Les FET, les MOSFET | |
| Les FET simples et les MOSFET | |
| Mfr | Diodes incorporées |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Type de FET | P-canal |
| Technologie | MOSFET (oxyde de métal) |
| Voltage d'évacuation à la source (Vdss) | 20 V |
| Courant - écoulement continu (Id) @ 25°C | 10A (Ta) |
| Voltage du moteur (max Rds activé, min Rds activé) | 2.5V, 10V |
| Rds On (Max) @ Id, Vgs | Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| Vgs(th) (maximum) @ Id | 1.1V @ 250 μA |
| Charge de la porte (Qg) (max) @ Vgs | 56.9 nC @ 10 V |
| Vgs (maximum) | ± 12V |
| Capacité d'entrée (Ciss) (max) @ Vds | 2444 pF @ 10 V |
| Caractéristique FET | - |
| Dissipation de puissance (max) | 2.5W (Ta) |
| Température de fonctionnement | -55°C à 150°C (TJ) |
| Type de montage | Monture de surface |
| Paquet de dispositifs fournis par le fournisseur | 8-SO |
| Emballage / boîtier | 8-SOIC (0,154", largeur de 3,90 mm) |
| Numéro du produit de base | DMP2022 |
Caractéristiques du DMP2022LSS-13 Pour les produits de base
* Faible résistance
- 13mΩ @ VGS = -10V
- 16mΩ @ VGS = -4,5V
- 22mΩ @ VGS = -2,5 V
* Voltage de seuil de sortie bas
* Faible capacité d'entrée
* Vitesse de commutation rapide
* Faible fuite d'entrée/sortie
* Totalement exempt de plomb et entièrement conforme à la directive RoHS (notes 1 et 2)
* exempt d'halogène et d'antimonie.
* Conforme aux normes AEC-Q101 pour une fiabilité élevée
Applications de DMP2022LSS-13 Pour les produits de base
* Affaire: SO-8
* Matériau du boîtier: plastique moulé, composé moulé vert.
* Sensibilité à l'humidité: niveau 1 par J-STD-020
* Connexions de bornes: voir le schéma
* Terminals: Finition - Étain mat recuit sur cadre de plomb de cuivre.
* Poids: 0,072 g (environ)
Environnementale etClassifications de l'exportation de DMP2022LSS-13 Pour les produits de base
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8541.29.0095 |
