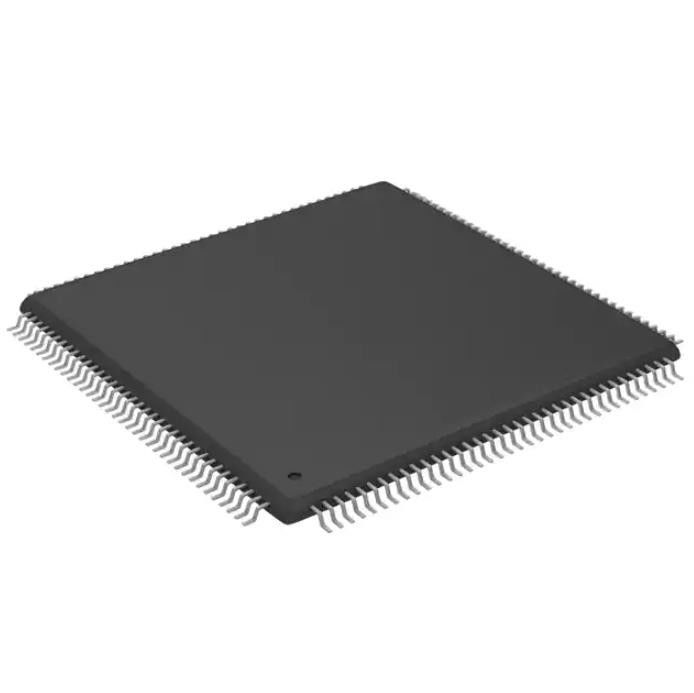

SPC58EC80E5QMC0X Microcontrôleur MCU IC 32BIT 4MB FLASH 144ETQFP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SPC58EC80E5QMC0X |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Obsolète | Digi-clé programmable: | Non vérifié |
|---|---|---|---|
| Processeur de noyau: | e200z420 | Capacité de mémoire: | Dual Core à 32 bits |
| Vitesse: | 180MHz | Connectivité: | CANbus, ² C, LINbus, SPI d'I |
| Périphériques: | DMA | Nombre d'entrée-sortie: | 124 |
| Surligner: | SPC58EC80E5QMC0X,CI de microcontrôleur MCU,CI de microcontrôleur 144ETQFP |
||
Description de produit
SPC58EC80E5QMC0X Résistances de détection de courant Ic Mcu 32bit 4mb Flash 144etqfp
e200z420 Automobile, AEC-Q100, SPC58 Microcontrôleur IC 32-Bit Dual-Core 180MHz 4MB (4M x 8) FLASH 144-eTQFP (20x20)
Spécifications deSPC58EC80E5QMC0X
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | STMicroelectronics |
| Série | Automobile, AEC-Q100, SPC58 |
| Emballer | Bande et bobine (TR) |
| État du produit | Obsolète |
| Programmable Digi-Key | Non vérifié |
| Processeur central | e200z420 |
| Taille du noyau | Double cœur 32 bits |
| Vitesse | 180 MHz |
| Connectivité | CANbus, I²C, LINbus, SPI |
| Périphériques | DMA |
| Nombre d'E/S | 124 |
| Taille de la mémoire du programme | 4 Mo (4M x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 128K x 8 |
| Taille de la RAM | 512K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 3.3V, 5V |
| Convertisseurs de données | - |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 144-TQFP Coussin exposé |
| Ensemble d'appareils du fournisseur | 144-eTQFP (20x20) |
| Numéro de produit de base | SPC58 |
Les caractéristiques deSPC58EC80E5QMC0X
• Qualifié AEC-Q100
• Double cœur e200z420n3 hautes performances
– Processeur à technologie Power Architecture 32 bits
– Fréquence centrale jusqu'à 180 MHz
– Codage à longueur variable (VLE)
• Mémoire flash sur puce de 4 224 Ko (code flash de 4 096 Ko + données flash de 128 Ko) : prend en charge la lecture pendant les opérations de programmation et d'effacement, et plusieurs blocs permettant l'émulation EEPROM
• Mémoire flash dédiée HSM de 176 Ko (144 Ko de code + 32 Ko de données)
• SRAM à usage général sur puce de 384 Ko (en plus de 128 Ko de RAM de données locale principale : 64 Ko inclus dans chaque CPU)
• Contrôleur d'accès direct à la mémoire multicanal (eDMA) avec 64 canaux
• 1 contrôleur d'interruption (INTC)
• Concept de sécurité ASIL-B complet de nouvelle génération
– ASIL-B de la norme ISO 26262
– FCCU pour la collecte et la réaction aux notifications de panne
– Unité de gestion des erreurs de mémoire (MEMU) pour la collecte et le rapport des événements d'erreur dans les mémoires
– Unité de contrôle de redondance cyclique (CRC)
• Architecture de commutateur crossbar pour un accès simultané aux périphériques, Flash ou RAM à partir de plusieurs maîtres de bus avec ECC de bout en bout
• Unité de déclenchement croisé du corps (BCTU)
– Déclenche les conversions ADC à partir de n'importe quel canal eMIOS
– Déclenche les conversions ADC de jusqu'à 2 PIT_RTI dédiés
• Sous-système d'E/S modulaire amélioré (eMIOS) : jusqu'à 64 canaux d'E/S temporisés avec une résolution de compteur de 16 bits
• Système de convertisseur analogique-numérique amélioré avec :
– 3 convertisseurs analogiques rapides SAR 12 bits indépendants
– 1 convertisseur analogique SAR 12 bits superviseur
– 1 convertisseur analogique SAR 10 bits avec prise en charge du mode STDBY
• Interfaces de communication
– 18 modules LINflexD
– 8 modules d'interface périphérique série désérial (DSPI)
– 8 interfaces MCAN avec schéma de mémoire partagée avancé et prise en charge ISO CAN-FD
– Contrôleur FlexRay double canal
– 1 contrôleur Ethernet 10/100 Mbps, conforme IEEE 802.3-2008
• Capacités de faible puissance
– Modes basse consommation polyvalents
– Veille ultra basse consommation avec RTC
– Smart Wake-up Unit pour la surveillance des contacts
– Schémas de réveil rapide
• Boucles à double verrouillage de phase avec domaine d'horloge stable pour les périphériques et domaine de modulation FM pour la coque de calcul
Applications deSPC58EC80E5QMC0X
• Interface de développement Nexus (NDI) selon la norme IEEE-ISTO 5001-2003, avec une certaine prise en charge de la norme 2010
• Boot assist Flash (BAF) prend en charge la programmation d'usine à l'aide d'un bootload série via le CAN asynchrone ou LIN/UART
• Plage de température de jonction -40 °C à 150 °C
Classifications environnementales et d'exportation deSPC58EC80E5QMC0X
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Statut REACH | REACH non affecté |
| ECCN | OBSOLÈTE |
| HTSUS | 0000.00.0000 |
