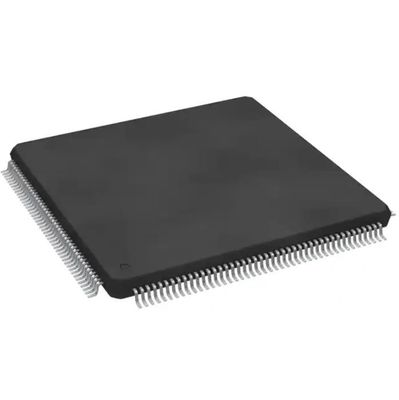

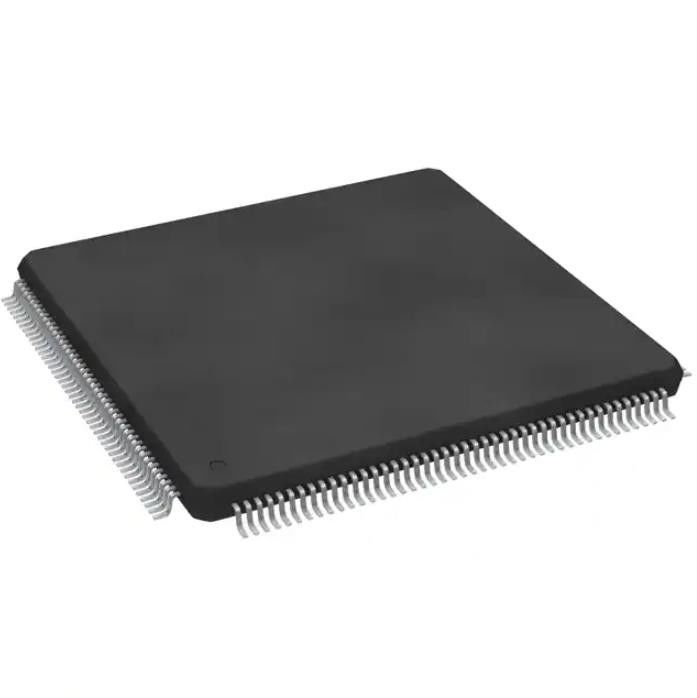

32BIT 1.5MB 176LQFP Microcontrôleur IC SPC560C50L3B4E0X
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | SPC560C50L3B4E0X |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Mfr: | STMicroelectronics | Série: | Des véhicules à moteur, AEC-Q100, SPC56 |
|---|---|---|---|
| Paquet: | Plateau | Statut de produit: | Actif |
| Digi-clé programmable: | Non vérifié | Processeur de noyau: | e200z0h, e200z4d |
| Capacité de mémoire: | Dual Core à 32 bits | Vitesse: | 80MHz/120MHz |
| Surligner: | SPC560C50L3B4E0X,CI de microcontrôleur 176LQFP,CI de microcontrôleur 32BIT 1 |
||
Description de produit
Spécifications deSPC560C50L3B4E0X
| YPE | DESCRIPTION |
| Fabricant | STMicroelectronics |
| Série | Automobile, AEC-Q100, SPC56 |
| Emballer | Plateau |
| Processeur central | e200z0h, e200z4d |
| Taille du noyau | Double cœur 32 bits |
| Vitesse | 80MHz/120MHz |
| Connectivité | CANbus, Ethernet, LINbus, SPI, UART/USART |
| Périphériques | DMA, POR, PWM, WDT |
| Nombre d'E/S | 147 |
| Taille de la mémoire du programme | 1,5 Mo (1,5 M x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 64K x 8 |
| Taille de la RAM | 192K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 3V ~ 5.5V |
| Convertisseurs de données | A/N 27x10b, 5x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 176-LQFP |
| Ensemble d'appareils du fournisseur | 176-LQFP (24x24) |
| Numéro de produit de base | SPC56 |
Les caractéristiques deSPC560C50L3B4E0X
• e200z4d, Power Architecture® 32 bits
– Fonctionnement jusqu'à 120 MHz et 200 MIPs
• e200z0h, architecture d'alimentation 32 bits
– Fonctionnement jusqu'à 80 MHz et 75 MIP
• Mémoire
– Jusqu'à 3 Mo de Flash sur puce avec ECC
– Jusqu'à 256 Ko de SRAM sur puce avec ECC
- Flash de données sur puce de 64 Ko avec ECC
– Unité de protection de la mémoire à 16 entrées (MPU)
– Mémoire BIST sélectionnable par l'utilisateur
• Interruptions
– 255 sources d'interruption avec 16 niveaux de priorité
– Jusqu'à 54 postes.IRQ incluant 30 réveils
• GPIO : de 147 (LQFP176) à 199 (LBGA256)
• Unités de minuterie système
– 8-ch.Minuterie d'interruption périodique 32 bits (PIT)
– Minuterie système 32 bits à 4 canaux (STM)
– Minuterie de chien de garde du système de sécurité (SWT)
– Minuterie d'horloge en temps réel (RTC/API)
• eMIOS, unités d'E/S cadencées par compteur 16 bits
– Jusqu'à 64 canaux avec PWM/MC/IC/OC
• Deux ADC (10 bits et 12 bits)
– Jusqu'à 62 canaux extensibles à 90 ch.
– Chien de garde analogique multiple
• Fonctions de diagnostic dédiées à l'éclairage
– Génération PWM décalée avancée
– Conversion ADC synchronisée sur PWM
• Interfaces de communication
– Jusqu'à 6 FlexCAN avec 64 tampons chacun
– Jusqu'à 10 canaux LINflex/UART
– Jusqu'à 8 canaux DSPI tamponnés
–Interface I2C
– Un FleyRay (dual-ch.) avec 128 tampons
– Contrôleur Fast Ethernet
• Moteur de services cryptographiques (CSE)
– AES-128 en/déchiffrement, authentification CMAC.
- Mode de démarrage sécurisé de l'appareil
• 32-ch.eDMA avec plusieurs sources de requêtes
• Génération d'horloge
– Oscillateur principal 4 à 40 MHz
– Oscillateur RC interne 16 MHz
– FMPLL contrôlé par logiciel
– Oscillateur RC interne 128 kHz
– Oscillateur auxiliaire 32 kHz
– Unité de surveillance de l'horloge (CMU)
• Capacités de faible puissance
– Veille ultra basse consommation
– Échantillonneur CAN pour stocker l'ID CAN dans STBY
- Réveil rapide et exécution à partir de la RAM
• Capacité de débogage exhaustive
– Interface Nexus 3+ sur LBGA256 uniquement
– Nexus 1 sur tous les appareils
• Alimentation en tension
– Alimentation simple 5 V ou 3,3 V
– Vreg sur puce avec transistor de ballast externe
• Plage de température de fonctionnement -40 à 125 °C
Applications deSPC560C50L3B4E0X
Classifications environnementales et d'exportation deSPC560C50L3B4E0X
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
