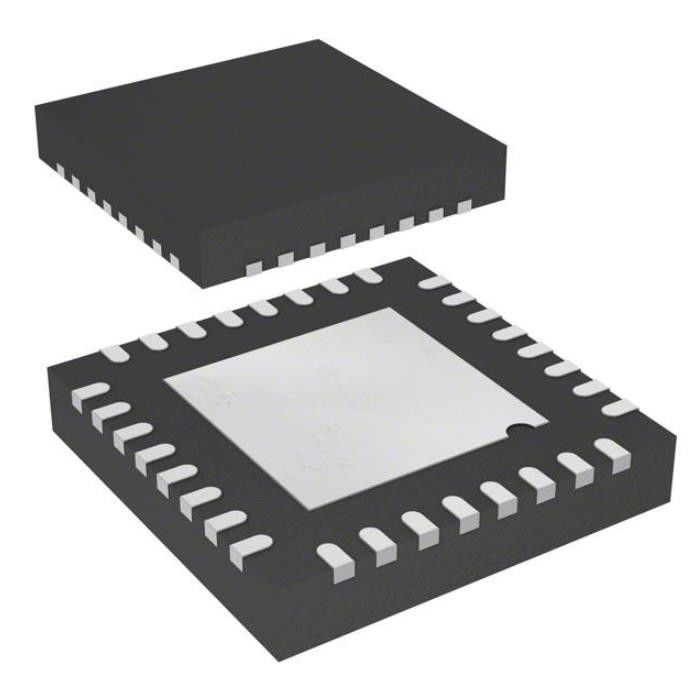

NFC Stmicroelectronics ST25R ST25R3917-AQWT 13.56MHz de Felica SPI
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | ST25R3917-AQWT |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type: | Lecteur/Transpondeur RFID |
|---|---|---|---|
| Fréquence: | 13.56MHz | Normes: | Felica, OIN 14443, OIN 15693, MIFARE, NFC |
| Interface: | SPI | Tension - approvisionnement: | 2.4V | 5.5V |
| Température de fonctionnement: | -40°C | 105°C (VENTRES) | Montage du type: | Bâti extérieur |
| Surligner: | ST25R3917-AQWT,NFC Stmicroelectronics de Felica SPI,NFC Stmicroelectronics ST25R |
||
Description de produit
Résistances actuelles St25r3917-Aqwt Nfc Stmicroelectronics de sens de ST25R3917-AQWT
Lecteur de RFID/transpondeur IC 13.56MHz Felica, OIN 14443, OIN 15693, MIFARE, NFC SPI 2.4V | 5.5V 32-VFQFN a exposé la protection
Caractéristiques de ST25R3917-AQWT
| TYPE | DESCRIPTION |
| Catégorie | Rf et radio |
| RFID, rf Access, surveillant des IC | |
| Mfr | STMicroelectronics |
| Série | ST25R |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Type | Lecteur/transpondeur de RFID |
| Fréquence | 13.56MHz |
| Normes | Felica, OIN 14443, OIN 15693, MIFARE, NFC |
| Interface | SPI |
| Tension - approvisionnement | 2.4V | 5.5V |
| Température de fonctionnement | -40°C | 105°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 32-VFQFN a exposé la protection |
| Paquet de dispositif de fournisseur | 32-VFQFPN (5x5) |
| Nombre bas de produit | ST25 |
Caractéristiques de ST25R3917-AQWT
• Modes opérationnels
– Lecteur/auteur
– Émulation de carte
– Pair actif et passif à scruter
• Communication de rf
– EMVCo conforme analogue et numérique de 3,0
– NFC-A/ISO14443A jusqu'à 848 Kbits/s
– NFC-B/ISO14443B jusqu'à 848 Kbits/s
– NFC-F/FeliCa™ jusqu'à 424 Kbits/s
– NFC-V/ISO15693 jusqu'à 53 kb/s
– Émulation de carte de NFC-A/ISO14443A et de NFC-F/FeliCa™
– Pair actif et passif à scruter modes d'initiateur et de cible, jusqu'à 424 Kbits/s
– Modes de bas niveau pour mettre en application MIFARE Classic® conforme ou d'autres protocoles faits sur commande
• Fonctionnalités clé
– La puissance de sortie dynamique (DPO) commande l'intensité de champ pour rester dans des limites données
– La vague active formant (AWS) réduit au-dessus de et des sous-pousses
– Le récepteur de suppression de bruit (NSR) permet la réception dans l'environnement bruyant
– Accord d'antenne automatique (AAT) par l'intermédiaire du condensateur variable
– Manipulation conforme intégrée d'EMVCo 3,0 EMD
– Commande automatique de gain et piétiner la caractéristique pour maximiser SNR
– Détection capacitive et inductive de puissance faible de carte
– Modes actifs et passifs de NFC de puissance faible de cible
– Réglable DEMANDEZ la profondeur de modulation, de 5 à 40%
– Régulateurs intégrés pour amplifier le système PSRR
– Démodulateur d'AM/PM et d'I/Q avec l'addition de canal de bande de base ou la sélection de canal automatique
– Possibilité pour conduire deux antennes finies simples indépendantes
– Mesure d'amplitude et phase de tension d'antenne, RSSI, approvisionnement de sur-puce et tensions réglées
• Interfaces de communication externe
– 512 octet fifo
– Interface périphérique périodique (SPI) jusqu'à 10 Mbits/s
– I2C avec jusqu'à 400 Kbits/s dans le Rapide-mode, 1 Mbit/s dans le plus de Rapide-mode, et 3,4 Mbits/s en mode ultra-rapide
• Caractéristiques électriques
– V large de tension d'alimentation et de température ambiante de température ambiante (2,6 à 5,5 de °C -40 à °C +105, 2,4 à 5,5 V de °C -20 à °C) +105
– Grand choix périphérique d'approvisionnement de communication, de 1,65 à 5,5 V
– Oscillateur de quartz capable de l'opération avec le cristal de 27,12 mégahertz avec le démarrage rapide
Applications de ST25R3917-AQWT
Les dispositifs ST25R3916 et ST25R3917 (ci-après visés car ST25R3916/7) conviennent à un large éventail d'applications de NFC et d'à haute fréquence RFID, parmi elles
• Dispositif universel conforme de NFC de forum de NFC
• Terminal sans contact conforme de paiement d'EMVCo 3,0
• Dispositif d'usage universel conforme de NFC ISO14443 et ISO15693
• Lecteur/auteur de FeliCa™
• L'appui de chacune des étiquette de forum de cinq NFC saisit le mode de lecteur
• Soutenez tous les protocoles de propriété industrielle communs, tels que Kovio, CTS, B.
Classifications environnementales et d'exportation de ST25R3917-AQWT
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
