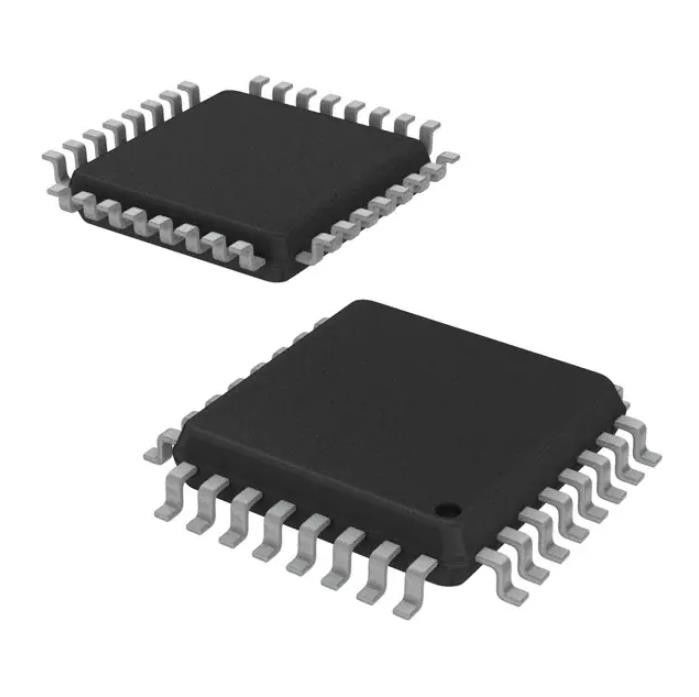

S9S08RN32W1MLCR Microcontrôleur IC MCU 8BIT 32KB FLASH 32LQFP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | S9S08RN32W1MLCR |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Série: | S08 | Paquet: | Bande et bobine (TR) |
|---|---|---|---|
| Statut de produit: | Actif | Digi-clé programmable: | Non vérifié |
| Processeur de noyau: | S08 | Capacité de mémoire: | à 8 bits |
| Vitesse: | 20MHz | Connectivité: | ² C, LINbus, SPI, UART/USART d'I |
| Surligner: | S9S08RN32W1MLCR,microcontrôleur IC MCU 8BIT,IC MCU 8BIT 32KB |
||
Description de produit
S9S08RN32W1MLCR Résistances de détection de courant Ic Mcu 8bit 32kb Flash 32lqfp
S08 S08 Microcontrôleur IC 8-Bit 20MHz 32KB (32K x 8) FLASH 32-LQFP (7x7)
Spécifications deS9S08RN32W1MLCR
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Embarqué | |
| Microcontrôleurs | |
| Fabricant | NXP USA Inc. |
| Série | S08 |
| Emballer | Bande et bobine (TR) |
| État du produit | Actif |
| Programmable Digi-Key | Non vérifié |
| Processeur central | S08 |
| Taille du noyau | 8 bits |
| Vitesse | 20MHz |
| Connectivité | I²C, LINbus, SPI, UART/USART |
| Périphériques | LVD, POR, PWM, WDT |
| Nombre d'E/S | 26 |
| Taille de la mémoire du programme | 32 Ko (32 Ko x 8) |
| Type de mémoire programme | ÉCLAIR |
| Taille EEPROM | 256 x 8 |
| Taille de la RAM | 4K x 8 |
| Tension - Alimentation (Vcc/Vdd) | 2.7V ~ 5.5V |
| Convertisseurs de données | A/N 16x12b |
| Type d'oscillateur | Interne |
| Température de fonctionnement | -40°C ~ 125°C (TA) |
| Type de montage | Montage en surface |
| Paquet/caisse | 32-LQFP |
| Ensemble d'appareils du fournisseur | 32-LQFP (7x7) |
| Numéro de produit de base | S9S08 |
Les caractéristiques deS9S08RN32W1MLCR
• Unité centrale de traitement S08 8 bits (CPU)
– Bus jusqu'à 20 MHz à 2,7 V à 5,5 V sur une plage de températures de -40 °C à 125 °C
– Prend en charge jusqu'à 40 sources d'interruption/réinitialisation
- Prise en charge d'interruptions imbriquées jusqu'à quatre niveaux
– Mémoire sur puce
- Jusqu'à 60 Ko de lecture/programmation/effacement flash sur une tension et une température de fonctionnement complètes
– EEPROM jusqu'à 256 octets avec ECC ;secteur d'effacement de 2 octets ;Programme EEPROM et effacement lors de l'exécution du code à partir du flash
– Jusqu'à 4096 octets de mémoire vive (RAM)
- Protection d'accès Flash et RAM
• Modes d'économie d'énergie
– Un mode d'arrêt à faible consommation d'énergie ;mode d'attente à puissance réduite
– Le registre d'activation de l'horloge périphérique peut désactiver les horloges des modules inutilisés, réduisant ainsi les courants ;permet aux horloges de
restent activés pour des périphériques spécifiques en mode stop3
• Horloges
– Oscillateur (XOSC) - oscillateur Pierce contrôlé en boucle ;résonateur cristal ou céramique
– Source d'horloge interne (ICS) - contenant une boucle à verrouillage de fréquence (FLL) contrôlée par un
référence;réglage de précision de la référence interne permettant un écart de 1 % sur la plage de température de 0 °C à 70 °C et de -40 °C à 85 °C, un écart de 1,5 % sur la plage de température de -40 °C à 105 °C et un écart de 2 % sur toute la plage de températures de -40 °C à 125 °C ;jusqu'à 20 MHz
• Protection du système
– Chien de garde avec source d'horloge indépendante
– Détection de basse tension avec réinitialisation ou interruption ;points de déclenchement sélectionnables
- Détection d'opcode illégal avec réinitialisation
– Détection d'adresse illégale avec réinitialisation
Applications deS9S08RN32W1MLCR
Les numéros de pièce de la puce ont des champs qui identifient la pièce spécifique.Vous pouvez utiliser les valeurs de ces champs pour déterminer la pièce spécifique que vous avez reçue.
Classifications environnementales et d'exportation deS9S08RN32W1MLCR
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH non affecté |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
