TPS5430DDA régulateur de commutation de boîte IC réglable positivement 1,221V 1 sortie 3A
Détails sur le produit:
| Lieu d'origine: | Originaux |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS5430DDA |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Nombre de sorties: | 1 | Voltage - entrée (min): | 5.5V |
|---|---|---|---|
| Voltage - Entrée (max): | 36 V | Voltage - sortie (min/fixe): | 1.221V |
| Voltage - sortie (maximum): | 32.04V | Courant - sortie: | 3A |
| Fréquence - Changement de fréquence: | 500 kHz | Réducteur synchrone: | Je ne veux pas |
Description de produit
TPS5430DDA régulateur de commutation de boîte IC réglable positivement 1,221V 1 sortie 3A
Les spécifications de TPS5430DDA, qui est le numéro de référence de l'établissement
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - régulateurs de commutation en courant continu | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tuyaux |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Voltage - entrée (min) | 5.5V |
| Voltage - Entrée (max) | 36 V |
| Voltage - sortie (min/fixe) | 1.221V |
| Voltage - sortie (maximum) | 32.04V |
| Courant - sortie | 3A |
| Fréquence - Changement de fréquence | 500 kHz |
| Réducteur synchrone | Je ne veux pas. |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |

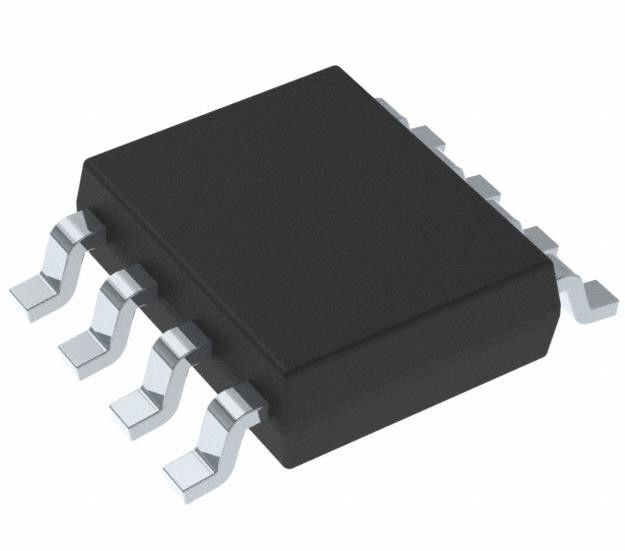

| Emballage / boîtier | 8-PowerSOIC (0,154", largeur de 3,90 mm) |
| Paquet de dispositifs fournis par le fournisseur | Le PowerPad 8-SO |
| Numéro du produit de base | TPS5430 |
Caractéristiques du TPS5430DDA, qui est le numéro de référence de l'établissement
• Large plage de tension d'entrée:
TPS5430: 5,5 à 36 V
TPS5431: 5,5 V à 23 V
• Jusqu'à un courant de sortie continu de 3 A (peak de 4 A)
• Efficacité élevée jusqu'à 95% grâce au commutateur MOSFET intégré de 110 mΩ
• Large plage de tension de sortie: réglable jusqu'à 1,22 V avec une précision initiale de 1,5%
• La compensation interne minimise le nombre de pièces externes
• Frequence de commutation fixe de 500 kHz pour les filtres de petite taille
• Amélioration de la régulation de la ligne et de la réponse transitoire par alimentation en avant de la tension d'entrée
• Système protégé par limitation du surcourant, protection contre la surtension et arrêt thermique
• la plage de température de la jonction de fonctionnement de 40 à 125 °C
• Disponible dans un petit paquet SO PowerPADTM à 8 broches amélioré thermiquement
• Créer une conception personnalisée à l'aide du TPS5430 avec le WEBENCH® Power Designer
Applications de TPS5430DDA, qui est le numéro de référence de l'établissement
• Consommateurs: décodeurs, DVD, écrans LCD
• Les sources d'alimentation audio industrielles et automobiles
• Chargeurs de batterie, alimentation LED à haute puissance
• Systèmes d'alimentation distribuée 12 V et 24 V
Classifications environnementales et d'exportationTPS5430DDA, qui est le numéro de référence de l'établissement
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
