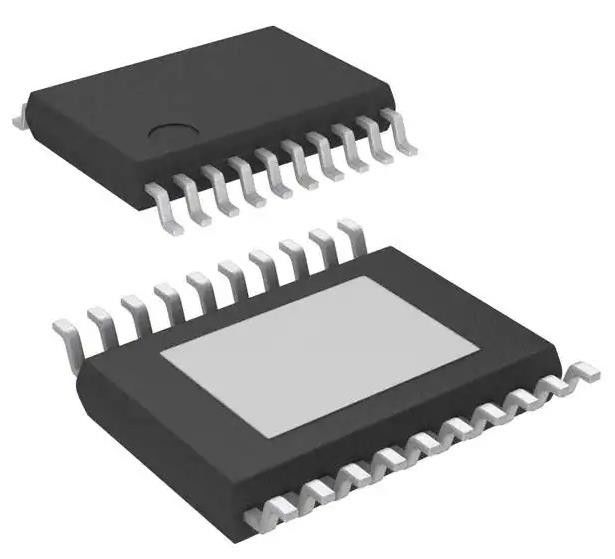

LM5116MHX / NOPB Buck régulateur IC sortie positive pas vers le bas DC DC contrôleur IC
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM5116MHX/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | 3 à 5 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1000 |
|
Détail Infomation |
|||
| Topologie: | Mâle | Nombre de sorties: | 1 |
|---|---|---|---|
| Phases de sortie: | 1 | Tension - approvisionnement (Vcc/Vdd): | 6V | 100V |
| Fréquence - commutation: | 200kHz, 535kHz | Redresseur synchrone: | Je suis désolé. |
| Synchronisation de l'horloge: | Je suis désolé. | Température de fonctionnement: | -55°C | 125°C (TJ) |
| Surligner: | LM5116MHX / NOPB,LM5116MHX / NOPB Régulateur de boîte IC,Passer vers le bas DC DC contrôleur IC |
||
Description de produit
LM5116MHX / NOPB régulateur à soupape de sortie positive régulateur CC-DC à réglage pas à pas
Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Les spécifications deLM5116MHX/NOPB
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Contrôleurs de commutation CC | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Type de sortie | Le pilote de transistors |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Nombre de sorties | 1 |
| Phases de sortie | 1 |
| Le nombre de fois où la tension est supérieure à la tension de l'alimentation (Vcc/Vdd) | 6V à 100V |
| Fréquence - Changement de fréquence | 200 kHz, 535 kHz |
| Cycle de fonctionnement (maximum) | - |
| Réducteur synchrone | - Oui, oui. |
| Synchronisation par horloge | - Oui, oui. |
| Interfaces série | - |
| Caractéristiques de contrôle | Activation, contrôle de fréquence, rampe, démarrage en douceur |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | 20-PowerTSSOP (0,173", largeur de 4,40 mm) |
| Paquet de dispositifs fournis par le fournisseur | 20-HTSSOP |
| Numéro du produit de base | LM5116 |
Caractéristiques duLM5116MHX/NOPB
• Mode de courant de pointe émulé
• Large portée jusqu'à 100 V
• Arrêt du QI faible (< 10 μA)
• Drive les MOSFET de niveau standard ou logique
• Le moteur de la porte de pointe de 3,5 A
• Fonctionnement libre ou synchrone à 1 MHz
• Mode d'émulation de diode en option
• Sortie programmable de 1,215 V à 80 V
• Précision de référence de tension de 1,5%
• Limite de courant programmable
• Démarrage en douceur programmable
• Fermeture sous tension de ligne programmable
• Commutateur automatique vers l'alimentation externe
• HTSSOP-20 Plateau exposé
• Arrêt thermique
• Créer une conception personnalisée à l'aide du LM5116 avec le WEBENCH Power Designer
Applications deLM5116MHX/NOPB
• Informations et divertissements dans le secteur automobile
• Conducteurs de moteurs industriels à courant continu
• Adaptateurs USB pour les voitures
• Serveurs de télécommunications
Classifications environnementales et d'exportationLM5116MHX/NOPB
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
