Régulateur de commutation de C.C LM43600AQPWPRQ1 IC avec 1V 1 la sortie 500mA
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM43600AQPWPRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Fonction: | Abaissement | Type de sortie: | Réglable |
|---|---|---|---|
| Nombre de sorties: | 1 | Tension - entrée (minute): | 3.5V |
| Tension - entrée (maximum): | 36V | Tension - sortie (minute/fixe): | 1V |
| Tension - sortie (maximum): | 28V | Actuel - sortie: | 500mA |
| Fréquence - commutation: | 200kHz | 2.2MHz | Redresseur synchrone: | C' est ça? |
| Surligner: | Régulateur de commutation de C.C LM43600AQPWPRQ1 IC,Régulateur de commutation IC 500mA |
||
Description de produit
Régulateurs de commutation de C.C LM43600AQPWPRQ1 IC avec 1V 1 la sortie 500mA

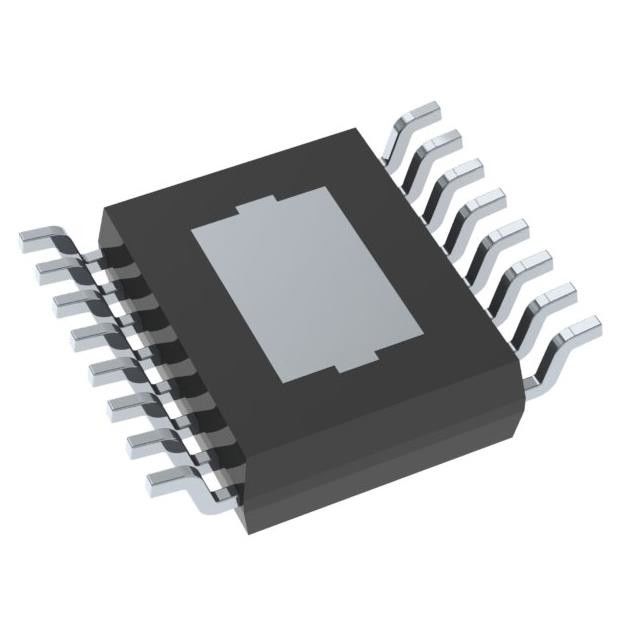

Sortie 1V 1 500mA 16-PowerTSSOP réglable de positif de Buck Switching Regulator IC (0,173", largeur de 4.40mm)
Caractéristiques de LM43600AQPWPRQ1
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Régulateurs de tension - régulateurs de commutation de C.C de C.C | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100, SWITCHER® SIMPLE |
| Paquet | Bande et bobine (TR) |
| Statut de produit | Actif |
| Fonction | Dévolteur |
| Configuration de sortie | Positif |
| Topologie | Mâle |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - entrée (minute) | 3.5V |
| Tension - entrée (maximum) | 36V |
| Tension - sortie (minute/fixe) | 1V |
| Tension - sortie (maximum) | 28V |
| Actuel - sortie | 500mA |
| Fréquence - commutation | 200kHz | 2.2MHz |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C | 125°C (TJ) |
| Montage du type | Bâti extérieur |
| Paquet/cas | 16-PowerTSSOP (0,173", largeur de 4.40mm) |
| Paquet de dispositif de fournisseur | 16-HTSSOP |
| Nombre bas de produit | LM43600 |
Caractéristiques de LM43600AQPWPRQ1
• Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié avec les résultats suivants :
– Catégorie 1 de la température de dispositif : – 40°C à la température de fonctionnement ambiante de +125°C
• courant 33-µA tranquille dans le règlement
• Rendement élevé à la charge légère (DCM et PFM)
• Examiné aux normes d'IEM d'EN55022/CISPR 22
• Rectification synchrone intégrée
• Plage de fréquence réglable : 200 kilohertz à 2,2 mégahertz (500 kilohertz de défaut)
• Synchronisation de fréquence à l'horloge externe
• Compensation interne
• Stable avec presque toute combinaison des condensateurs en céramique, de polymère, de tantale, et en aluminium
• Puissance-bon drapeau
• Engager doux dans la charge Pré-décentrée
• Début doux interne : Mme 4,1
• Temps extensible de Doux-commencement par le condensateur externe
• Capacité de cheminement de tension de sortie
• La précision permettent de programmer le système UVLO
• Protection de court-circuit de sortie avec le mode de hoquet
• Protection thermique de surchauffe d'arrêt
• Créez conçoivent en fonction du client utilisant le LM43600-Q1 avec le concepteur de puissance de WEBENCH®
Applications de LM43600AQPWPRQ1
• Sous-SUIS la bande des véhicules à moteur
• Systèmes de télécommunication
• VIN Regulation large d'usage universel
• Règlement de Point-De-charge de rendement élevé
Classifications environnementales et d'exportation de LM43600AQPWPRQ1
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
