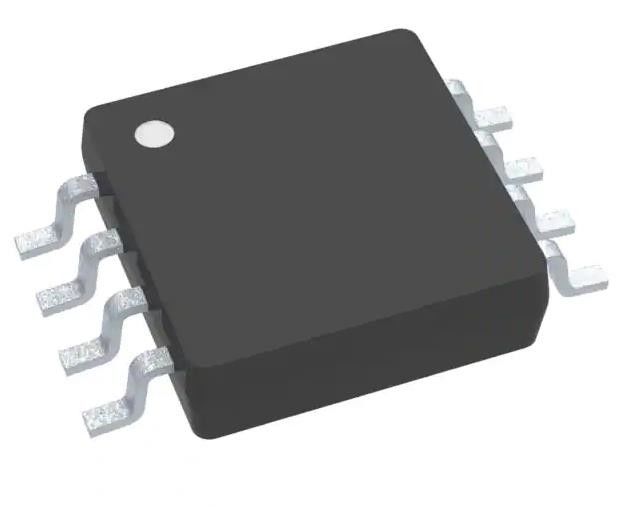

LM5009MMX/NOPB Buck Régulateur à découpage IC 2.5V 150mA 8-TSSOP
Détails sur le produit:
| Lieu d'origine: | Original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | LM5009MMX/NOPB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Tension - entrée (minute): | 9.5V | Tension - entrée (maximum): | 95V |
|---|---|---|---|
| Tension - sortie (minute/fixe): | 2.5V | Tension - sortie (maximum): | 85V |
| Actuel - sortie: | 150mA | Fréquence - commutation: | Aucune |
| Température de fonctionnement: | -40°C | 125°C (TJ) | Nombre de sorties: | 1 |
Description de produit
LM5009MMX/NOPB Régulateur de commutation à boucle IC 2,5 V 150mA 8-TSSOP
Régulateur de commutation de boîte IC réglable positivement 2,5 V 1 Sortie 150mA 8-TSSOP, 8-MSOP (0,118", 3,00 mm de largeur)
Les spécifications de LM5009MMX/NOPB
| Le type | Définition |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'énergie (PMIC) | |
| Régulateurs de tension - régulateurs de commutation en courant continu | |
| Mfr | Les instruments du Texas |
| Série | - |
| Le paquet | Tape et bobine (TR) |
| Tape à découper (CT) | |
| Statut du produit | Actif |
| Fonction | Pas à pas |
| Configuration de sortie | Positif |
| Topologie | Il est à l'appareil. |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Voltage - entrée (min) | 9.5V |
| Voltage - Entrée (max) | 95 V |
| Voltage - sortie (min/fixe) | 2.5V |
| Voltage - sortie (maximum) | 85 V |
| Courant - sortie | 150 mA |
| Fréquence - Changement de fréquence | - |
| Réducteur synchrone | Je ne veux pas. |
| Température de fonctionnement | -40 °C à 125 °C (TJ) |
| Type de montage | Monture de surface |
| Emballage / boîtier | L'écart entre les deux types d'équipements est de 0,8 mm. |
| Paquet de dispositifs fournis par le fournisseur | 8-VSSOP |
| Numéro du produit de base | LM5009 |
CaractéristiquesdeLM5009MMX/NOPB
• Produit plus récent: LM5163 convertisseur DC/DC à buck synchrone de 100 V et 0,5 A
• MOSFET à N-canal intégré
• Capacité de courant de sortie de 150 mA
• Réaction transitoire extrêmement rapide
• Aucune compensation de boucle n'est requise
• La transmission du VIN assure une fréquence de fonctionnement constante
• La fréquence de commutation peut dépasser 600 kHz
• Fonctionnement très efficace
• 2% de rétroaction précise de 2,5-V de 40°C à +125°C
• Régulateur interne de démarrage
• Protection intelligente des limites de courant
• Contrôle externe de l'arrêt
• Arrêt thermique
• VSSOP à 8 broches et paquets WSON thermiquement améliorés à 8 broches
ApplicationsdeLM5009MMX/NOPB
• Élimineur de dissipateur de chaleur pour les applications classiques de régulateur linéaire
• Systèmes de courant alternatif rectifiés de 12 V, 24 V, 36 V et 48 V
• Les alimentations non isolées par couplage de charge du réseau AC
• Source de courant LED
Classifications environnementales et d'exportationdeLM5009MMX/NOPB
| Attribut | Définition |
| Statut de la réglementation RoHS | Conforme à la norme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 1 (sans limite) |
| Statut REACH | REACH Non affecté |
| Nom de la banque | EAR99 |
| HTSUS | 8542.39.0001 |
