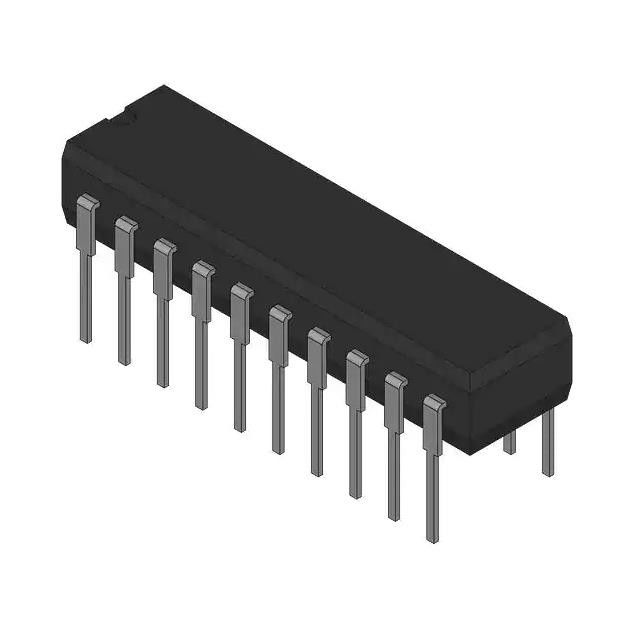

L'élément 8 de la puce 1 de CY54FCT245ATDMB IC mordu par élément 3-State a produit 20 CDIP
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | CY54FCT245ATDMB |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Nombre d'éléments: | 1 | Nombre de peu par élément: | 8 |
|---|---|---|---|
| Type d'entrée: | - | Type de sortie: | 3-état |
| Actuel - sortie haute, bas: | 12mA, 48mA | Tension - approvisionnement: | 4.5V | 5.5V |
| Température de fonctionnement: | -55°C ~ 125°C (TA) | Paquet de dispositif de fournisseur: | 20-CDIP |
| Surligner: | Puce de CY54FCT245ATDMB IC,Puce de 20 CDIP IC,CY54FCT245ATDMB IC |
||
Description de produit
L'élément 8 de la puce 1 de CY54FCT245ATDMB IC mordu par élément 3-State a produit 20-CDIP
L'émetteur-récepteur, Non-inversant 1 élément 8 mordu par élément 3-State a produit 20-CDIP
Caractéristiques de CY54FCT245ATDMB
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Logique | |
| Tampons, conducteurs, récepteurs, émetteurs-récepteurs | |
| Mfr | Texas Instruments |
| Série | 54FCT |
| Paquet | Le volume |
| Statut de produit | Actif |
| Type de logique | Émetteur-récepteur, Non-inversant |
| Nombre d'éléments | 1 |
| Nombre de peu par élément | 8 |
| Type d'entrée | - |
| Type de sortie | 3-State |
| Actuel - sortie haute, bas | 12mA, 48mA |
| Tension - approvisionnement | 4.5V | 5.5V |
| Température de fonctionnement | -55°C | 125°C (VENTRES) |
| Montage du type | Par le trou |
| Paquet/cas | 20-CDIP (0,300", 7.62mm) |
| Paquet de dispositif de fournisseur | 20-CDIP |
| Nombre bas de produit | 54FCT245 |
Caractéristiques de CY54FCT245ATDMB
* fonction, Pinout, et commande compatible avec FCT et logique de F
* VOH réduit (typiquement = 3,3 V) versions des fonctions équivalentes de FCT
* les circuits taux du bord FO de contrôle ont amélioré de manière significative des caractéristiques de bruit
* Ioff soutient l'opération de mode de Partiel-puissance-Vers le bas
* La protection d'ESD dépasse JESD 22
– modèle du corps humain 2000-V (A114-A)
– modèle de machine 200-V (A115-A)
– modèle du Charger-dispositif 1000-V (C101)
* hausse et temps assortis d'automne
* entièrement compatible avec des niveaux de logique d'entrée et sortie de TTL
* CY54FCT245T
– courant d'évier de la sortie 48-mA
courant de source de la sortie 12-mA
* CY74FCT245T
– courant d'évier de la sortie 64-mA
courant de source de la sortie 32-mA
* 3-State produit
Descriptions de CY54FCT245ATDMB
Les “dispositifs de FCT245T contiennent huit tampons bidirectionnels noninverting avec 3 sorties d'état et sont prévus pour des applications orientées autobus.
La transmission/réception (T/R) l'entrée détermine la direction des données traversent ces émetteurs-récepteurs bidirectionnels.
Transmettez (haute active) permet des données des ports d'A aux ports de B. La sortie permettre (OE), si haute, désactive les ports d'A et de B en les mettant dans l'état à grande impédance.
Ces dispositifs sont entièrement spécifiés pour des applications de partiel-puissance-vers le bas utilisant I. J'outre des circuits désactive
sorties, empêchant endommageant le refoulement actuel par le dispositif quand il est mis hors tension.
Classifications environnementales et d'exportation de CY54FCT245ATDMB
| ATTRIBUT | DESCRIPTION |
|---|---|
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
