TPS1HB08BQPWPRQ1 08bqpwprq1ct-ND de l'immersion 8mohm Otp B 296-Tps1hb
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS1HB08BQPWPRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de commutateur: | Usage universel |
|---|---|---|---|
| Nombre de sorties: | 1 | Rapport - entrée : Sortie: | 1h01 |
| Configuration de sortie: | Côté élevé | Type de sortie: | N-canal |
| Actuel - sortie (maximum): | 3V | 28V | Statut de produit Type actif de commutateur Nombre d'usage universel des sorties 1 rapport - entrée : | 70A |
Description de produit
TPS1HB08BQPWPRQ1 Dip 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd

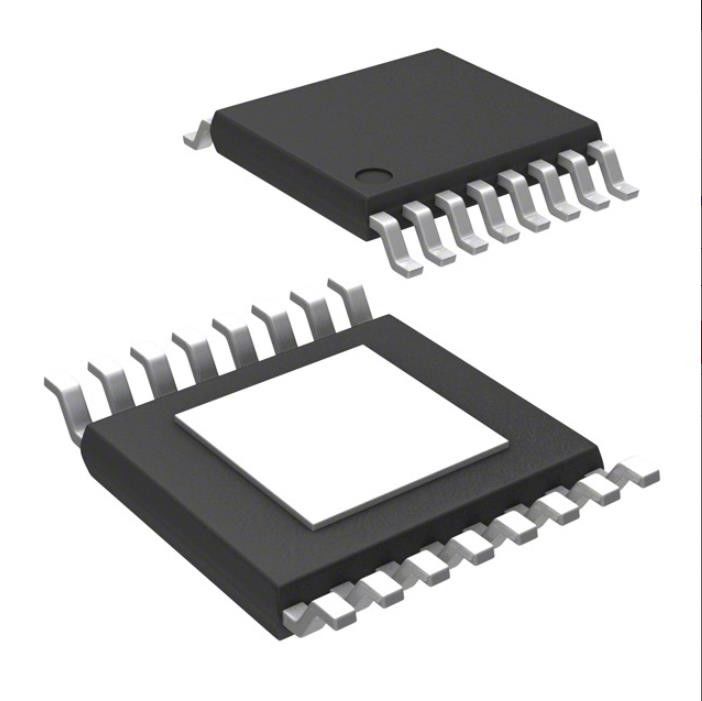

Interrupteur d'alimentation/pilote 1:1 N-Channel 70A 16-HTSSOP
Spécifications de TPS1HB08BQPWPRQ1
| TAPER | DESCRIPTION |
| Catégorie | Circuits intégrés (CI) |
| Gestion de l'alimentation (PMIC) | |
| Commutateurs de distribution d'alimentation, pilotes de charge | |
| Fabricant | Texas Instruments |
| Série | Automobile, AEC-Q100 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| Digi-Reel® | |
| État du produit | Actif |
| Type de commutateur | Usage général |
| Nombre de sorties | 1 |
| Rapport - Entrée:Sortie | 1:1 |
| Configuration de sortie | Côté haut |
| Le type de sortie | Canal N |
| Interface | - |
| Tension - Charge | - |
| Tension - Alimentation (Vcc/Vdd) | 3V ~ 28V |
| Courant - Sortie (Max) | 70A |
| Rds activé (typique) | 8mOhms |
| Type d'entrée | - |
| Caractéristiques | - |
| Protection contre les pannes | Limitation de courant (réglable), surintensité, surchauffe, courant inverse, UVLO |
| Température de fonctionnement | -40°C ~ 125°C |
| Type de montage | Montage en surface |
| Ensemble d'appareils du fournisseur | 16-HTSSOP |
| Paquet/caisse | 16-PowerTSSOP (0,173", 4,40 mm de largeur) |
| Numéro de produit de base | TPS1HB08 |
Les caractéristiques deTPS1HB08BQPWPRQ1
• AEC-Q100 qualifié pour les applications automobiles
– Niveau de température 1 : –40°C à 125°C
– Appareil HBM classification ESD niveau 2
– Appareil CDM ESD classification niveau C4B
– Résiste au déchargement de charge de 40 V
• Compatible avec la sécurité fonctionnelle
– Documentation disponible pour faciliter la conception du système de sécurité fonctionnelle
• Commutateur côté haut intelligent monocanal avec RON de 8 mΩ (TJ 25 °C)
• Améliorer la fiabilité au niveau du système grâce à une limitation de courant réglable
– Consigne de limitation de courant de 6,4 A à 70 A
– Version F : ILIM fixe 94 A
• Protection de sortie intégrée robuste :
– Protection thermique intégrée
– Protection contre les courts-circuits à la masse et à la batterie
– Protection contre les événements d'inversion de batterie, y compris l'activation automatique du FET avec tension inverse
– Arrêt automatique en cas de perte de batterie et de masse
– Pince de sortie intégrée pour démagnétiser les charges inductives
– Gestion des pannes configurable
• La sortie de détection analogique peut être configurée pour mesurer avec précision :
- Courant de charge
– Température de l'appareil
• Fournit une indication de défaut via la broche SNS ou la broche FLT
– Détection de charge ouverte et de court-circuit à la batterie
ApplicationsdeTPS1HB08BQPWPRQ1
• Module d'affichage automobile
• Phare automobile de 65 W
• Modules ADAS
• Module de confort d'assise
• Unité de commande de transmission
• Module de contrôle CVC
• Modules de contrôle du corps
• Éclairage incandescent et DEL
Classifications environnementales et d'exportation deTPS1HB08BQPWPRQ1
| ATTRIBUT | DESCRIPTION |
| Statut RoHS | Conforme ROHS3 |
| Niveau de sensibilité à l'humidité (MSL) | 3 (168 heures) |
| Statut REACH | REACH concernés |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
