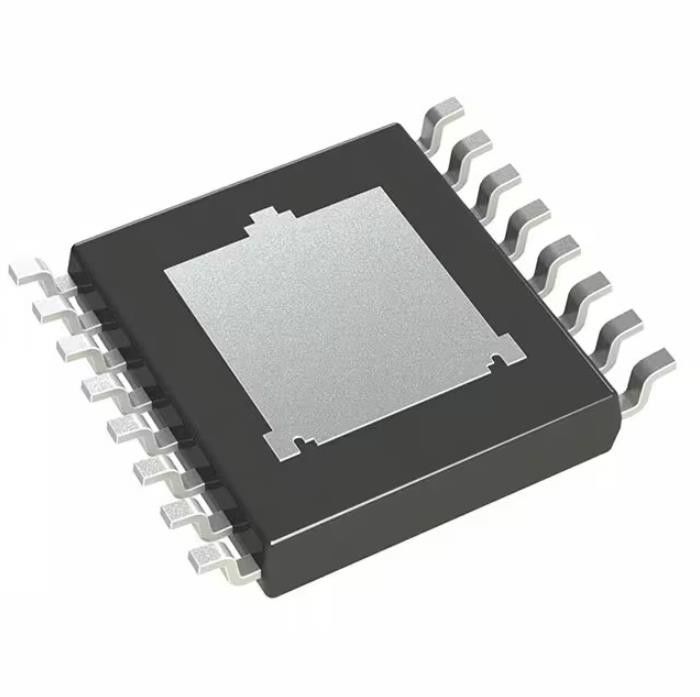

usage universel d'IC TPS2HB16AQPWPRQ1 de conducteur de puissance de 60A 16mOhm
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | original |
| Certification: | original |
| Numéro de modèle: | TPS2HB16AQPWPRQ1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T, L/C |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Statut de produit: | Actif | Type de commutateur: | Usage universel |
|---|---|---|---|
| Nombre de sorties: | 2 | Rapport - entrée : Sortie: | 0,042361111 |
| Configuration de sortie: | Côté élevé | Type de sortie: | N-canal |
| Interface: | "Marche/Arrêt" | Tension - charge: | 3V | 28V |
| Surligner: | conducteur IC de la puissance 16mOhm,conducteur IC de la puissance 60A,TPS2HB16AQPWPRQ1 |
||
Description de produit
TPS2HB16AQPWPRQ1 hydre 16 Mohm Otp de prises de l'immersion IC un 296-TPS2HB16AQPWPRQ1TR-ND
N-canal 60A 16-HTSSOP de 1:1 de commutateur électrique/conducteur
TPS2HB16AQPWPRQ1 hydre 16 Mohm Otp de prises de l'immersion IC un 296-TPS2HB16AQPWPRQ1TR-ND
Caractéristiques de TPS2HB16AQPWPRQ1
| TYPE | DESCRIPTION |
| Catégorie | Circuits intégrés (IC) |
| Gestion de puissance (PMIC) | |
| Commutateurs de distribution d'énergie, conducteurs de charge | |
| Mfr | Texas Instruments |
| Série | Des véhicules à moteur, AEC-Q100 |
| Paquet | Bande et bobine (TR) |
| Coupez la bande (les CT) | |
| Digi-Reel® | |
| Statut de produit | Actif |
| Type de commutateur | Usage universel |
| Nombre de sorties | 2 |
| Rapport - entrée : Sortie | 0,042361111 |
| Configuration de sortie | Côté élevé |
| Type de sortie | N-canal |
| Interface | "Marche/Arrêt" |
| Tension - charge | 3V | 28V |
| Tension - approvisionnement (Vcc/Vdd) | Non requis |
| Actuel - sortie (maximum) | 60A |
| Le RDS sur (type) | 16mOhm |
| Type d'entrée | - |
| Caractéristiques | - |
| Protection de défaut | Limitation actuelle (réglable), au-dessus de la température |
| Température de fonctionnement | -40°C | 125°C (VENTRES) |
| Montage du type | Bâti extérieur |
| Paquet de dispositif de fournisseur | 16-HTSSOP |
| Paquet/cas | 16-PowerTSSOP (0,173", largeur de 4.40mm) |
| Nombre bas de produit | TPS2HB16 |
Caractéristiques de TPS2HB16AQPWPRQ1
• Qualifié pour des applications des véhicules à moteur
• AEC-Q100 a qualifié avec les résultats suivants :
– Catégorie 1 de la température de dispositif : VENTRES – 40°C à la gamme de la température de fonctionnement 125°C ambiante
– Niveau 2 de classification de HBM ESD de dispositif
– Niveau C4B de classification du dispositif CDM ESD
– Résiste à la décharge de la charge 40-V
• Commutateur du côté haut intelligent à canal double avec 16 le mΩ RON (TJ 25°C)
• Améliorez la fiabilité au niveau système par la limitation actuelle réglable
– Limite actuelle réglable de 4,1 A à 48,5 A et intérieurement fixe à 60 A
• Protection intégrée robuste de sortie :
– Protection thermique intégrée
– Protection contre rectifier de short pour/batterie
– Protection contre des événements inverses de batterie comprenant le brancher automatique avec la tension inverse
– Automatique coupé si la perte de batterie/de terre se produit
– Bride intégrée de sortie pour démagnétiser la charge inductive
– Manipulation configurable de défaut
• La sortie analogue de sens peut être exactement mesure configurée :
– Courant de charge – la température de dispositif
• Fournit l'indication de défaut par la goupille de SNS
– Détection de charge et de court-à-batterie ouvertes
Applications de TPS2HB16AQPWPRQ1
• Module des véhicules à moteur d'affichage
• Modules d'ADAS
• Module de confort de Seat
• Boîtier de commande de transmission
• Module de commande de la CAHT
• Modules de commande de corps
• Éclairage de LED
• ampoules 2x27W
Classifications environnementales et d'exportation de TPS2HB16AQPWPRQ1
| ATTRIBUT | DESCRIPTION |
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 3 (168 heures) |
| Statut de PORTÉE | PORTÉE affectée |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
