Chargeur de batterie au lithium 24VQFN IC 3A 4.2V BQ24296RGET Original

Description de produit

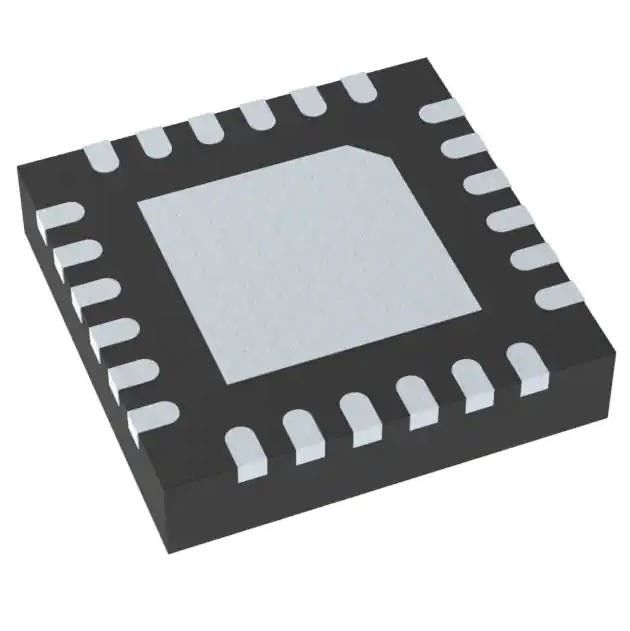

 BQ24296RGET Chargeurs de batterie à puce LED SMD IC Lithium Ion/Polymer 24-VQFN

Chargeur IC Lithium Ion/Polymer 24-VQFN (4x4) IC BATT CHG LI-ION 1CELL

Son chemin d'alimentation à faible impédance optimise l'efficacité du fonctionnement en mode de commutation, réduit le temps de charge de la batterie et

prolonge la durée de vie de la batterie pendant la phase de décharge.L'interface série I2C avec les paramètres de charge et de système rend

l'appareil une solution vraiment flexible.

Les caractéristiques deBQ24296RGET

• Chargeur 3 A en mode de commutation à haute efficacité de 90 %
• Compatible USB à entrée unique de 3,9 V à 6,2 V
• Chargeur avec protection contre les surtensions de 6,4 V
– Hôte USB ou port de charge D+/D

- Détection compatible avec les spécifications du chargeur de batterie USB (BC1.2)
– Prend en charge la détection des adaptateurs 2-A/1-A non standard (bq24297)
- La tension d'entrée et la limite de courant prennent en charge USB 2.0 et USB 3.0
– Limite de courant d'entrée : 100 mA, 150 mA, 500 mA, 900 mA, 1 A, 1,5 A, 2 A et 3 A
• USB OTG avec sortie réglable de 4,55 V à 5,5 V à 1 A ou 1,5 A
- Démarrage OTG rapide (typ 22 ms)
– Efficacité du mode boost 5 V de 90 %
- Protection précise contre les surintensités en mode Hiccup ± 15 %
• Gestion du chemin d'alimentation VDC étroit (NVDC)
- Système instantané allumé sans batterie ou batterie profondément déchargée
- Fonctionnement idéal de la diode en mode supplément de batterie
• Fréquence de commutation de 1,5 MHz pour une inductance à profil bas de 1,2 mm

• Sécurité

- Détection de la température de la batterie pour la charge et la décharge en mode OTG

- Minuterie de sécurité de charge de la batterie

– Régulation Thermique et Arrêt Thermique

- Protection contre les surtensions d'entrée et du système

- Protection contre les surintensités MOSFET

• Sorties d'état de charge pour LED ou processeur hôte

• Capacité de suivi de puissance maximale grâce à la régulation de la tension d'entrée

• Courant de fuite de batterie faible de 20 µA et prise en charge du mode d'expédition

• Boîtier VQFN-24 de 4,00 mm x 4,00 mm

Spécifications deBQ24296RGET

plage (−10 ̊

Classifications environnementales et d'exportation

avec avck-

APPLICATIONS deBQ24296RGET
