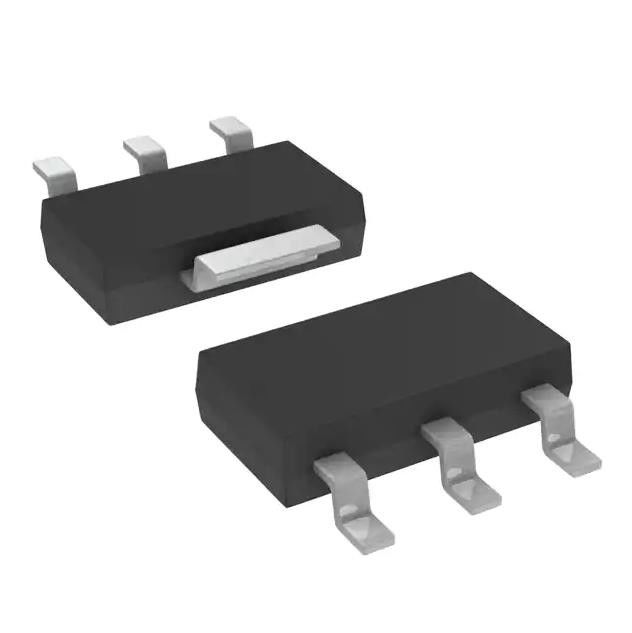

Contrôleur IC 800V 1A Z0109NN5AA4 de TRIAC de SOT223 800V 10MA
Détails sur le produit:
| Lieu d'origine: | original |
| Nom de marque: | STMicroelectronics |
| Certification: | REACH |
| Numéro de modèle: | Z0109NN5AA4 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiation |
| Détails d'emballage: | Boîte de carton |
| Délai de livraison: | jours 1-3working |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 000 |
|
Détail Infomation |
|||
| Numéro de la pièce: | Z0109NN5AA4 | Tension - outre d'état: | 800 V |
|---|---|---|---|
| Actuel - sur l'état (il (RMS)) (Maximum): | 1 A | Tension - déclencheur de porte (Vgt) (maximum): | 1,3 V |
| Courant - non représentant. Montée subite 50, 60Hz (Itsm): | 8A, 8.5A | Actuel - déclencheur de porte (Igt) (maximum): | 10 mA |
| Actuel - prise (Ih) (maximum): | 10 mA | Température de fonctionnement: | -40°C | 125°C (TJ) |
| Surligner: | contrôleur IC de TRIAC de 800V 10MA,Contrôleur IC du TRIAC SOT223,1A Z0109NN5AA4 |
||
Description de produit
PORTE 800V 1A SOT223 800V du TRIAC SENS de puce de Z0109NN5AA4 SMD LED 10 mA
Logique de TRIAC - bâti extérieur sensible SOT-223 de la porte 800 V 1 A
La série Z01 convient aux applications de changement d'usage universel à C.A. Ces dispositifs sont typiquement utilisés dans les applications telles que les appareils ménagers (électrovalve, pompe, serrure de porte, petit contrôle de lampe), des contrôleurs de vitesse de l'hélice,…
Caractéristiques de Z0109NN5AA4
• Sur-état RMS actuel, (RMS) 1 A informatique
• Tension hors état maximale répétitive, V de VDRM/VRRM 600 ou 800
• Déclenchant le courant de porte, IGT (Q1) 3 à 25 mA
Caractéristiques de Z0109NN5AA4
|
TYPE
|
DESCRIPTION
|
|---|---|
|
Catégorie
|
Produits semiconducteurs discrets
Thyristors
Triacs
|
|
Mfr
|
STMicroelectronics
|
|
Série
|
-
|
|
Produit
|
Z0109NN5AA4
|
| Paquet | Bande et bobine |
|
Type de triac
|
Logique - porte sensible
|
|
Tension - outre d'état
|
800 V
|
|
Actuel - sur l'état (il (RMS)) (Maximum)
|
1 A
|
|
Tension - déclencheur de porte (Vgt) (maximum)
|
1,3 V
|
|
Courant - non représentant. Montée subite 50, 60Hz (Itsm)
|
8A, 8.5A
|
|
Actuel - déclencheur de porte (Igt) (maximum)
|
10 mA
|
|
Actuel - prise (Ih) (maximum)
|
10 mA
|
|
Configuration
|
Simple
|
|
Température de fonctionnement
|
-40°C | 125°C (TJ)
|
|
Montage du type
|
Bâti extérieur
|
|
Paquet/cas
|
TO-261-4, TO-261AA
|
|
Paquet de dispositif de fournisseur
|
SOT-223
|
|
Nombre bas de produit
|
Z0109
|
Applications de Z0109NN5AA4
• Commutation à C.A.
• Appareils ménagers
gamme (̊ −10
Classifications environnementales et d'exportation
avec l'avck-
| ATTRIBUT | DESCRIPTION |
|---|---|
| Statut de RoHS | ROHS3 conforme |
| Niveau de sensibilité d'humidité (MSL) | 1 (illimité) |
| Statut de PORTÉE | ATTEIGNEZ inchangé |
| ECCN | EAR99 |
| HTSUS | 8541.30.0080 |
Ressources additionnelles
| ATTRIBUT | DESCRIPTION |
|---|---|
| D'autres noms |
497-4509-6
497-4509-2
-497-4509-2
497-4509-1
-497-4509-1
Z0109NN5AA4
|
| Forfait standard | 1 000 |
